Volkswagen Up! Reparaturanleitung :: Schalttafel

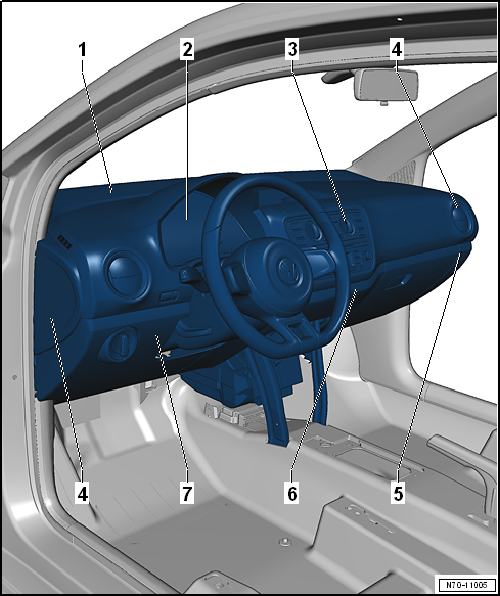

Montageübersicht - Schalttafel

VW UP. Karosserie-Montagearbeiten Innen


  1. Schalttafel
    • aus- und einbauen
  2. Schalttafeleinsatz
    • aus- und einbauen → Elektrische Anlage
  3. Einbaurahmen Radio/Navigationssystem
    • ausstattungsabhängig
    • aus- und einbauen
  4. Abdeckung seitlich Schalttafel
    • aus- und einbauen
  5. Schalttafelabdeckung Beifahrerseite/Handschuhfach
    • ausstattungsabhängig
    • Montageübersicht - Handschuhfach
    • Schalttafelabdeckung Beifahrerseite aus- und einbauen
  6. Zierblende Mittelkonsole
    • aus- und einbauen
  7. Schalttafelabdeckung Fahrerseite
    • aus- und einbauen

Abdeckung seitlich Schalttafel aus- und einbauen

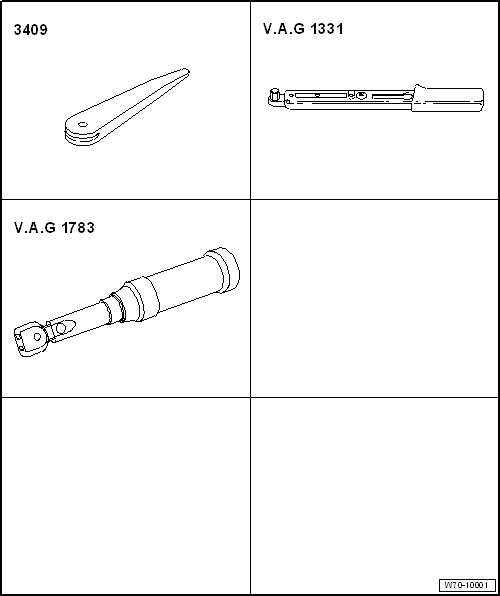

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau ist für die Fahrerseite beschrieben. Der Aus- und Einbau für die Beifahrerseite erfolgt sinngemäß.

Ausbauen

VW UP. Karosserie-Montagearbeiten Innen

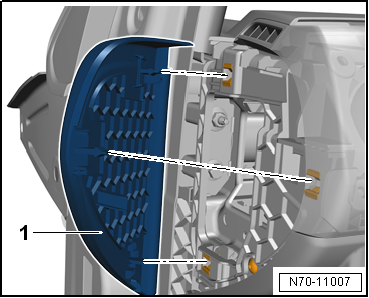

-  Abdeckung seitlich Schalttafel -1- mit Demontagekeil -3409- aus den Aufnahmen am Schalttafeleinsatz lösen.

-  Abdeckung seitlich Schalttafel -1- von der Schalttafel abnehmen.

Beifahrerseite

-  Je nach Fahrzeugausstattung, vorhandene elektrische Steckverbindungen trennen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Einbaurahmen Radio/Navigationssystem aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Innen


Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

VW UP. Karosserie-Montagearbeiten Innen

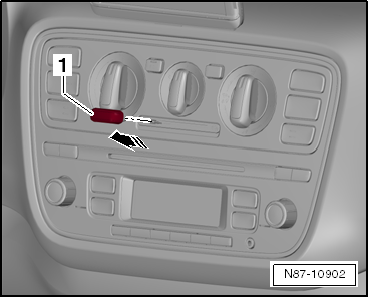

-  Schieberegler für Frisch- und Umluftbetrieb -1- in -Pfeilrichtung- abnehmen.

VW UP. Karosserie-Montagearbeiten Innen

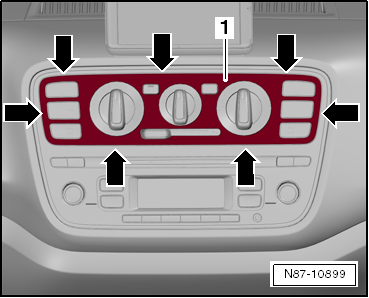

-  Blende -1- mit Demontagekeil -3409- an den entsprechenden Stellen -Pfeile- ausclipsen und Blende -1- abnehmen.

Fahrzeuge ohne Radio/Navigationssystem

VW UP. Karosserie-Montagearbeiten Innen

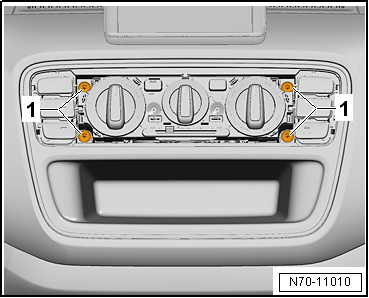

-  Schrauben -1- herausdrehen (1,5 Nm).

VW UP. Karosserie-Montagearbeiten Innen

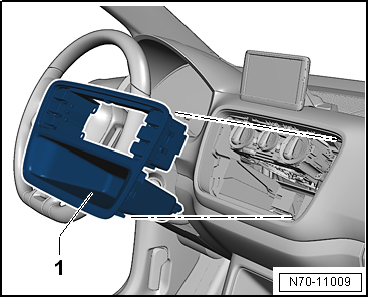

-  Einbaurahmen -1- mit Demontagekeil -3409- von der Schalttafel abnehmen.

-  Elektrische Steckverbindungen der Schaltermodule Schalttafel Mitte trennen.

Fahrzeuge mit Radio

-  Radio ausbauen → Kommunikation.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

VW UP. Karosserie-Montagearbeiten Innen


Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

Schieberegler für Frisch- und Umluftbetrieb -1- immer mit Steckfuß nach oben anbauen.

VW UP. Karosserie-Montagearbeiten Innen


Schalttafel aus- und einbauen

VW UP. Karosserie-Montagearbeiten Innen


Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Fahrzeugbatterie abklemmen → Elektrische Anlage.

-  Hebel der Lenkradverstellung lösen.

-  Lenksäule ganz nach unten drücken und feststellen.

-  Schalttafelabdeckung Fahrerseite ausbauen.

Fahrzeuge ohne Handschuhfach

-  Schalttafelabdeckung Beifahrerseite ausbauen.

Fahrzeuge mit Handschuhfach

-  Handschuhfach ausbauen.

Fortsetzung für alle Fahrzeuge


ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Anschließen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

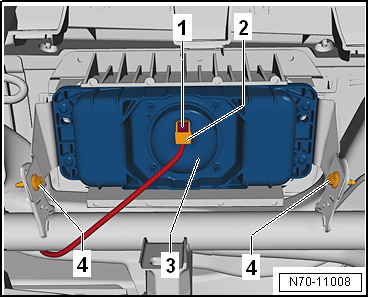

-  Steckersicherung -1- des Airbags Beifahrerseite -3- vorsichtig mit einem kleinen Schraubendreher herausziehen und elektrische Steckverbindung -2- abziehen.

-  Schrauben -4- herausdrehen (8 Nm).

-  Spaltabdeckung Schalttafeleinsatz lösen.

-  Schalttafeleinsatz ausbauen → Elektrische Anlage.

-  Einbaurahmen Radio/Navigationssystem ausbauen.

-  Bedienungs- und Anzeigeeinheit ausbauen → Heizung, Klimaanlage.

Fahrzeuge mit Navigationssystem

-  Die Leitungsstrangbefestigungen und elektrische Steckverbindungen Schnittstelle für portables Navigations- und Infotainmentsystem -J983- lösen → Kommunikation.


Hinweis

Schnittstelle für portables Navigations- und Infotainmentsystem -J983- muss nicht ausgebaut werden.

Fortsetzung für alle Fahrzeuge

-  A-Säulen-Verkleidungen oben ausbauen.


Hinweis

Die Luftführungen links und rechts bleiben beim Ausbau an der Schalttafel.

VW UP. Karosserie-Montagearbeiten Innen

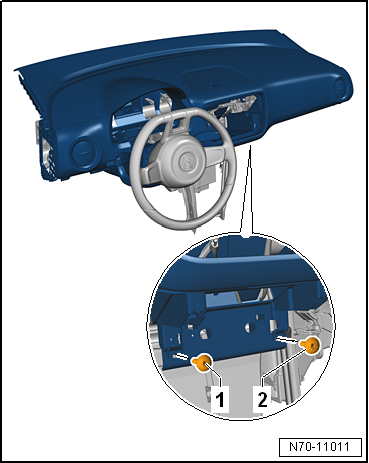

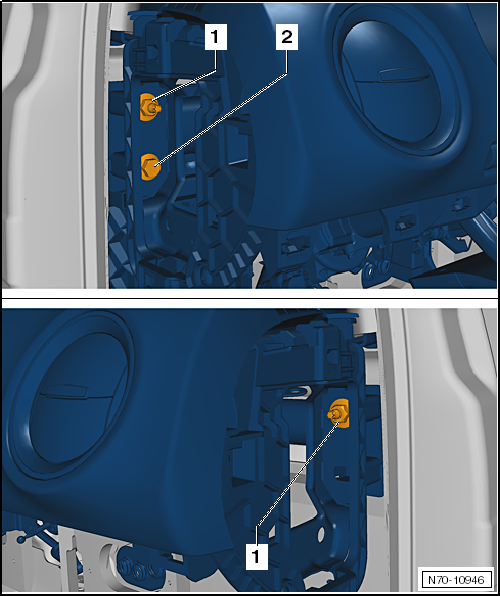

-  Schrauben -1- und -2- herausdrehen (1,5 Nm).

VW UP. Karosserie-Montagearbeiten Innen

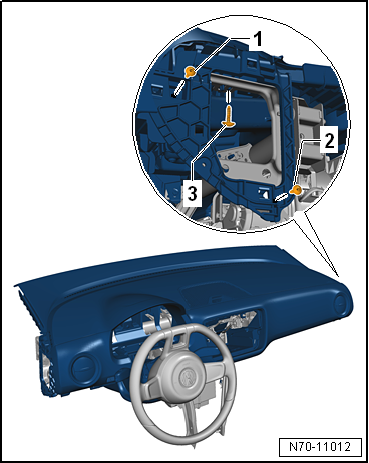

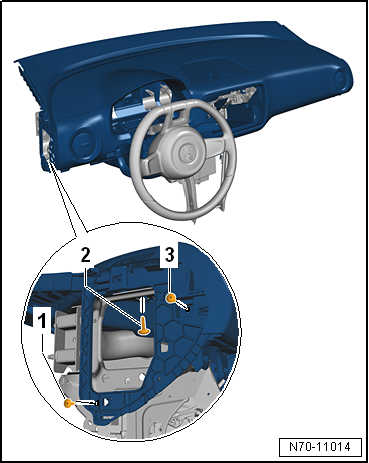

-  Schrauben -1-, -2- und -3- herausdrehen (1,5 Nm).

VW UP. Karosserie-Montagearbeiten Innen


-  Schrauben -1-, -2- und -3- herausdrehen (1,5 Nm).

VW UP. Karosserie-Montagearbeiten Innen

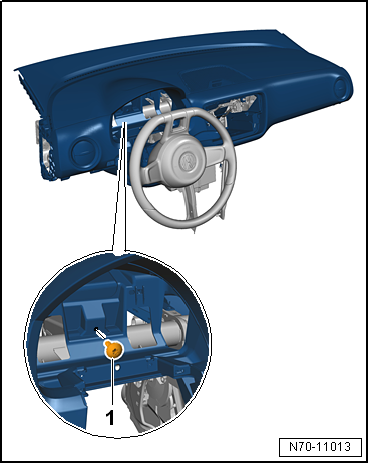

-  Schraube -1- herausdrehen (1,5 Nm).

-  Lenkrad so drehen, dass die abgeflachte Seite des Lenkrads genau nach oben steht.

-  Schalttafel aus den Aufnahmen im Übergangsbereich zur Frontscheibe und vom Zentralrohr abziehen.


Vorsicht!

Beim Ausbau der Schalttafel könnte das Lenkrad beschädigt werden.


Hinweis

VW UP. Karosserie-Montagearbeiten Innen

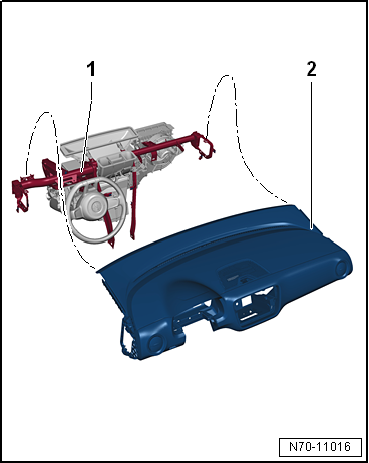

-  Schalttafel -2- über das Lenkrad heben.

-  Schalttafel -2- vom Zentralrohr Schalttafel -1- abnehmen.

-  Je nach Fahrzeugausstattung, vorhandene elektrische Steckverbindungen von der Schalttafel trennen.

-  Schalttafel vorsichtig durch den Türausschnitt der Beifahrerseite aus dem Fahrzeuginnenraum herausnehmen und auf einer weichen Unterlage ablegen.

Einbauen

Wird bei einem e-up! 2014► die Schalttafel ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Karosserie zugewandten Seite der Schalttafel aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

VW UP. Karosserie-Montagearbeiten Innen

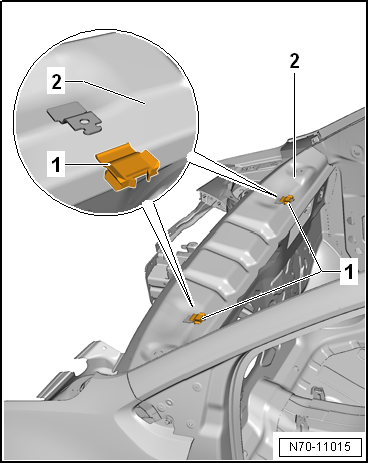

-  Vor Einbau der Schalttafel muss geprüft werden, ob die Aufnahmen -1- fest in der Karosserie -2- verrastet sind.


Vorsicht!

Beim Einbau der Schalttafel könnte das Lenkrad beschädigt werden.


Hinweis

Lenkrad beim Einbau der Schalttafel vor Beschädigungen schützen.

VW UP. Karosserie-Montagearbeiten Innen

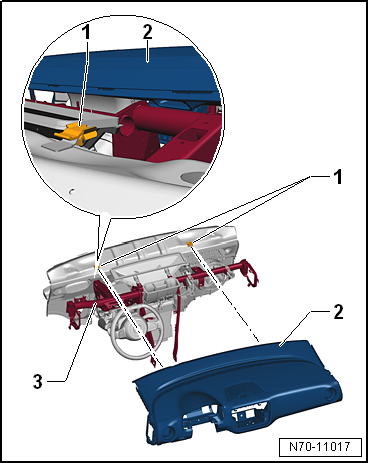

-  Schalttafel -2- mit einem zweiten Monteur passgenau auf dem Zentralrohr Schalttafel -3- positionieren. Dabei muss die Schalttafel -2- in die Aufnahmen -1- eingeschoben werden.

VW UP. Karosserie-Montagearbeiten Innen


Schalttafel im Fahrzeug ausrichten

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Die Schalttafel kann quer zur Fahrtrichtung ausgerichtet werden.

Schalttafel ausrichten

-  Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen.

-  Abdeckung seitlich Schalttafel links und rechts ausbauen.

-  Mittelkonsole Unterteil ausbauen.

VW UP. Karosserie-Montagearbeiten Innen

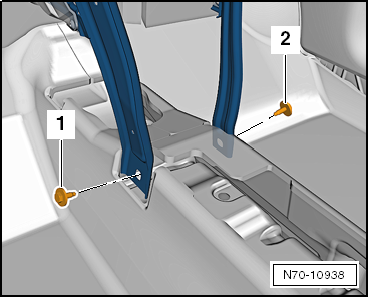

-  Schrauben -1- und -2- 2-3 Umdrehungen lösen (20 Nm).

VW UP. Karosserie-Montagearbeiten Innen

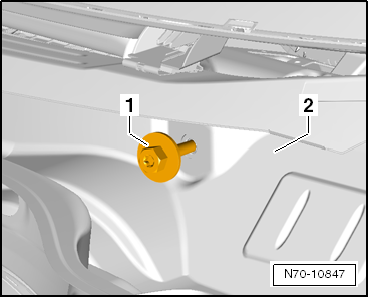

-  Schraube -1- im Wasserkasten -2- 2-3 Umdrehungen lösen (20 Nm +90º).

VW UP. Karosserie-Montagearbeiten Innen


-  Muttern -1- und Schraube -2- 2-3 Umdrehungen lösen (20 Nm).

VW UP. Karosserie-Montagearbeiten Innen

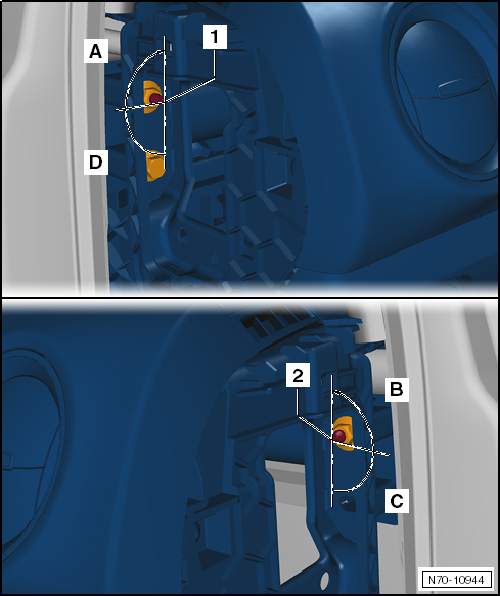

-  Schalttafel in Richtung -1- und -2- ausrichten.

VW UP. Karosserie-Montagearbeiten Innen


-  Schalttafel nach dem Ausrichten im Fahrzeug mit den genannten Drehmomenten wieder befestigen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
