Volkswagen Up! Reparaturanleitung :: Tankklappeneinheit

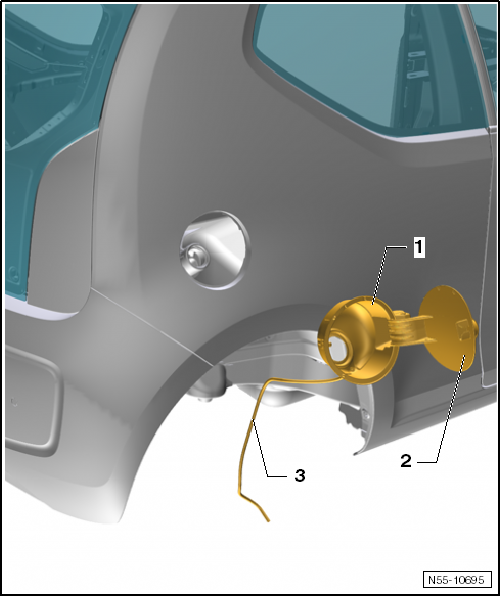

Montageübersicht - Tankklappeneinheit

VW UP. Karosserie-Montagearbeiten Außen


  1. Tankklappeneinheit
    • aus- und einbauen
  2. Tankklappe
  3. Wasserablaufschlauch
    • zwischen Radhaus und Radhausschale verlegt

Tankklappeneinheit aus- und einbauen

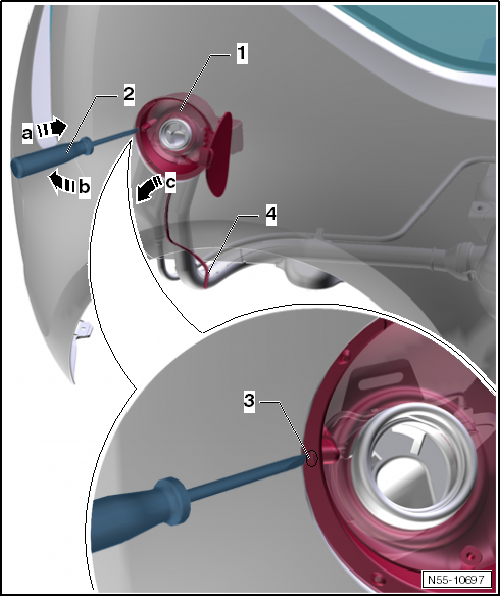

Ausbauen


Hinweis

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Tankdeckel abschrauben.

-  Einen Schraubendreher -2- durch die markierte Öffnung -3- schieben.

-  Rasthaken entriegeln -Pfeil b-.

-  Tankklappeneinheit -1- aus dem Seitenteil herausschwenken -Pfeil c-.

-  Wasserablaufschlauch -4- mit aus dem Seitenteil herausführen.

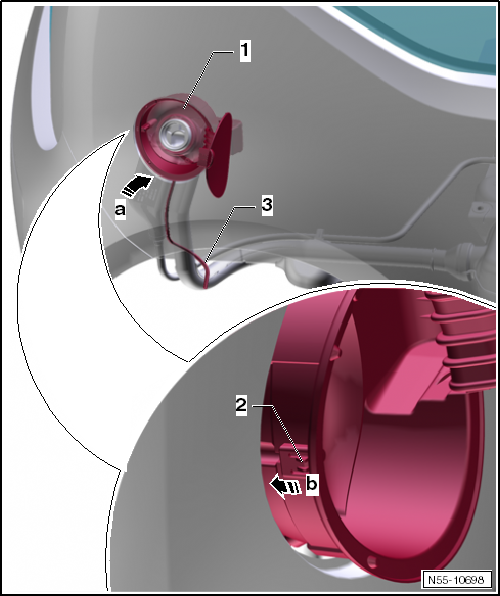

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Wasserablaufschlauch -3- durch die Öffnung in der Tankklappeneinheit -1- stecken und bis zum Anschlag durchziehen.

-  Wasserablaufschlauch -3- in das Seitenteil einschieben.

-  Tankklappeneinheit -1- in das Seitenteil schwenken und Manschette über den Einfüllstutzen ziehen.

-  Anschließend Tankklappeneinheit vollständig in das Seitenteil schieben. Darauf achten, dass der Rasthaken -2- richtig im Seitenteil verrastet.
