Volkswagen Up! Reparaturanleitung :: Steckkupplungen

Steckkupplungen trennen

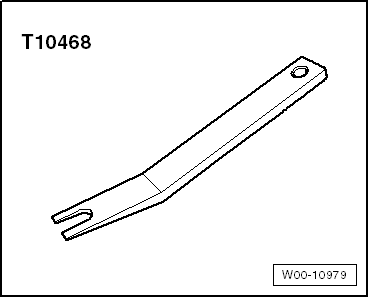

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

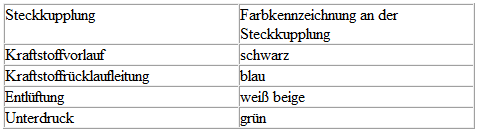

Zuordnung der Steckkupplungen


Hinweis

VW UP. Kraftstoffversorgung - Benzinmotoren




VW UP. Zuordnung der Steckkupplungen



ACHTUNG!

Die Kraftstoffvorlaufleitung steht unter Druck! Schutzbrille und Schutzbekleidung tragen, um Verletzungen und Hautkontakt zu vermeiden. Vor dem Lösen von Schlauchverbindungen Putzlappen um die Verbindungsstelle legen. Dann durch vorsichtiges Abziehen des Schlauchs Druck abbauen.

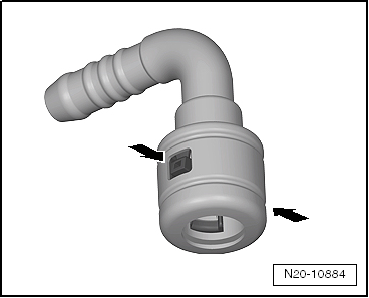

Variante 1

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links.

VW UP. Kraftstoffversorgung - Benzinmotoren


Öffnen

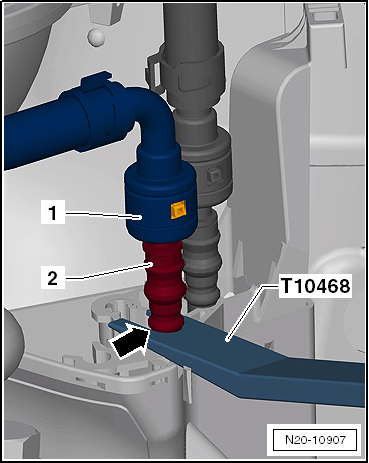

Die Koppelstelle für Kraftstoff -1- muss gegengehalten werden.

-  -T10468- zwischen Hitzeschutz und dem Anschlag -Pfeil- der Kraftstoffleitung -2- einsetzen und gegenhalten.

VW UP. Kraftstoffversorgung - Benzinmotoren

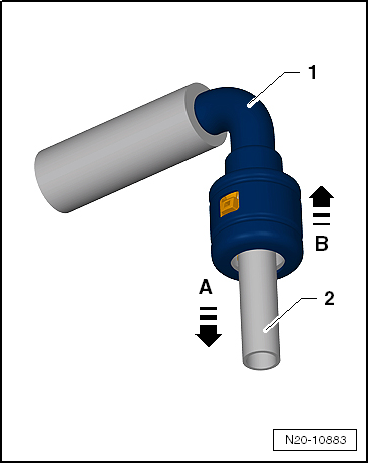

Fortsetzung für alle Koppelstellen vom Kraftstoffsystem:

-  Steckkupplung -1- in -Pfeilrichtung A- drücken.

-  Entriegelungstasten drücken und Steckkupplung -1- in -Pfeilrichtung B- von der Kraftstoffleitung -2- abziehen.

Beim Einbau Farbzuordnung beachten.

-  Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

VW UP. Kraftstoffversorgung - Benzinmotoren

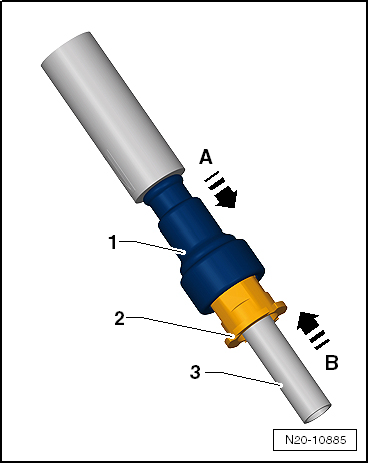

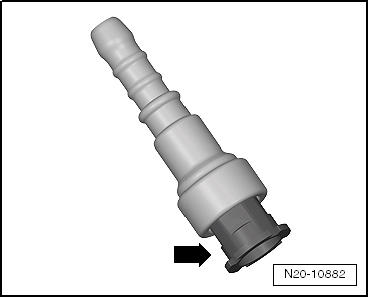

Variante 2

Steckkupplung mit Zugentriegelung -Pfeil-.

VW UP. Kraftstoffversorgung - Benzinmotoren


Öffnen

-  Steckkupplung -1- in -Pfeilrichtung A- drücken.

-  Zugentriegelung -2- in -Pfeilrichtung B- ziehen.

-  Steckkupplung -1- in -Pfeilrichtung B- von der Kraftstoffleitung -3- abziehen.

Beim Einbau Farbzuordnung beachten.

-  Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

VW UP. Kraftstoffversorgung - Benzinmotoren

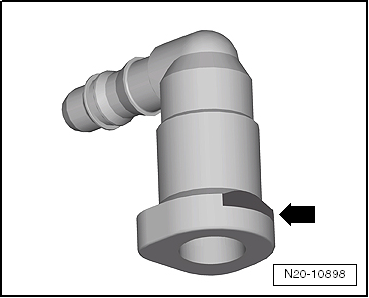

Variante 3

Steckkupplung mit Taster vorn -Pfeil-.

Öffnen

-  Entriegelungstaste -Pfeil- drücken und Steckkupplungen abziehen.

Beim Einbau Farbzuordnung beachten.

-  Den festen Sitz der Steckkupplungen durch Gegenziehen prüfen!

VW UP. Kraftstoffversorgung - Benzinmotoren

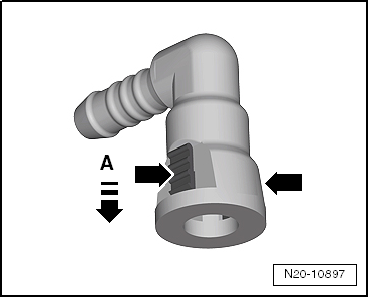

Variante 4

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links.

Öffnen

-  Steckkupplung in -Pfeilrichtung A- drücken.

-  Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Beim Einbau Farbzuordnung beachten.

-  Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

VW UP. Kraftstoffversorgung - Benzinmotoren

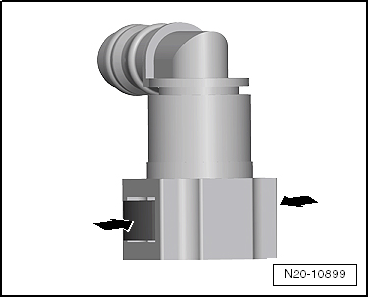

Variante 5

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links.

Öffnen

-  Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Beim Einbau Farbzuordnung beachten.

-  Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

VW UP. Kraftstoffversorgung - Benzinmotoren


Variante 6

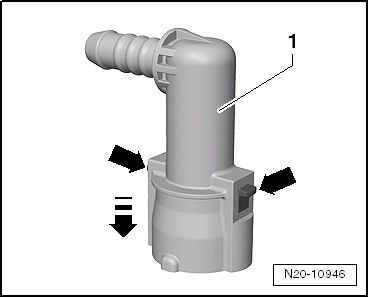

Steckkupplung mit Entriegelungstasten -Pfeile- rechts und links.

Öffnen

-  Steckkupplung -1- in -Pfeilrichtung- drücken und Gedrückthalten.

-  Entriegelungstasten -Pfeile- drücken und Steckkupplung abziehen.

Beim Einbau Farbzuordnung beachten.

-  Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!

VW UP. Kraftstoffversorgung - Benzinmotoren


Variante 7

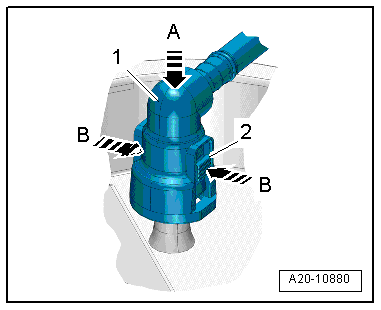

Steckkupplung -1- mit Entriegelungstasten -2- rechts und links:

Öffnen

-  Steckkupplung -1- in -Pfeilrichtung A- drücken und Gedrückthalten.

-  Entriegelungstasten -2- in -Pfeilrichtung B- drücken und Steckkupplung -1- abziehen.

Beim Einbau Farbzuordnung beachten.

Steckkupplungen müssen beim Verriegeln "hörbar" einrasten.

-  Den festen Sitz der Steckkupplung durch Gegenziehen prüfen!
