Volkswagen Up! Reparaturanleitung :: Luftfilter

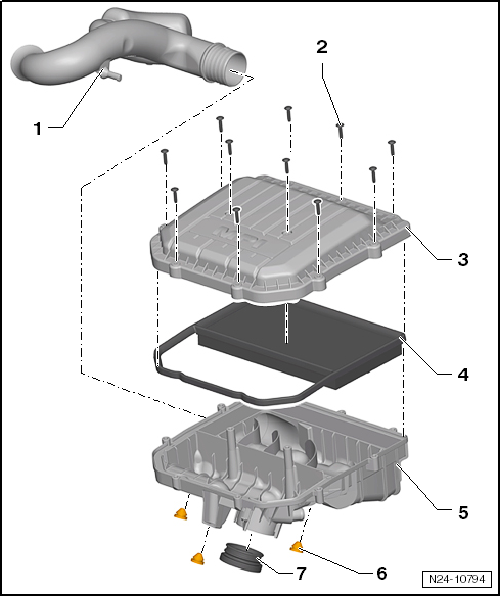

Montageübersicht - Luftfiltergehäuse

VW UP. 3-Zyl. Einspritzmotor, Zahnriemenantrieb (4-Ventiler)


  1. Ansaugschlauch
  2. Schraube
    • 11 Stück
    • 1,6 Nm
  3. Luftfilteroberteil
  4. Luftfiltereinsatz
  5. Luftfilterunterteil

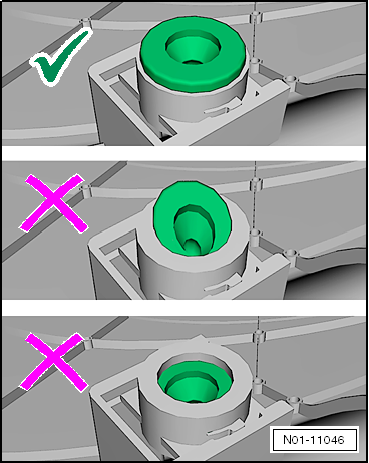

  6. Gummilager
    • auf richtigen Sitz achten
  7. Dichtring
    • auf richtigen Sitz achten

Luftfiltergehäuse aus- und einbauen


Hinweis

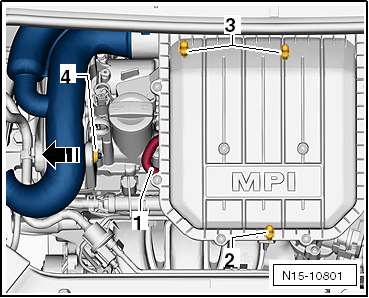

Ausbauen

-  Schlauch -1- am Luftfiltergehäuse abziehen.

-  Luftfiltergehäuse an den Punkten -2- und -3- nach oben von den Bolzen ziehen.

-  Luftfiltergehäuse mit dem Ansaugstutzen in -Pfeilrichtung- aus der Lagerung -4- drücken.

-  Luftfiltergehäuse aus dem Motorraum nehmen.

-  Zum Zerlegen die Schrauben  herausdrehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-  Auf richtigen Sitz der Dichtung achten.

VW UP. 3-Zyl. Einspritzmotor, Zahnriemenantrieb (4-Ventiler)


-  Beim Einbau der Motorabdeckung ist darauf zu achten, dass die Gummipuffer richtig in den Aufnahmen eingesetzt sind.

-  Auf richtigen Sitz des Luftfilters achten.

VW UP. 3-Zyl. Einspritzmotor, Zahnriemenantrieb (4-Ventiler)
