Ansauglufttemperaturgeber -G42-/Saugrohrdruckgeber -G71- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

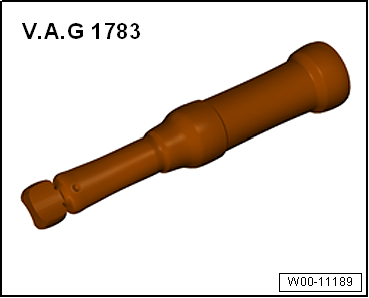

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Stecker am Saugrohrdruckgeber -G71- mit Ansauglufttemperaturgeber -G42- entriegeln und abziehen.

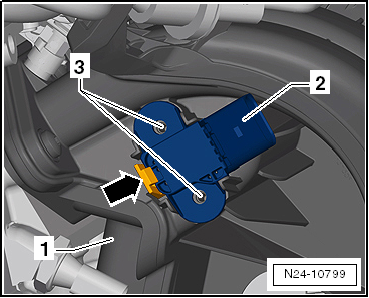

-  Die Rastnase -Pfeil- vorsichtig entriegeln und den Saugrohrdruckgeber -G71- mit Ansauglufttemperaturgeber -G42--2- ausbauen.


Hinweis

• Wenn die Klammer -Pfeil- abbrechen sollte, können ersatzweise Schrauben → Elektronischer Ersatzteilkatalog (ETKA) zur Befestigung verwendet werden.
• Der Saugrohrdruckgeber -G71- mit Ansauglufttemperaturgeber -G42- kann daraufhin auch mit dem Saugrohr -2- verschraubt sein.
• In diesem Falle müssen die Schrauben aus den Bohrungen -3- herausgedreht werden.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

-  Dichtring auf Beschädigung prüfen, ggf. ersetzen.

Auf den richtigen Sitz und die sichere Verrastung des Saugrohrdruckgebers -G71- mit Ansauglufttemperaturgeber -G42- am Saugrohr achten.


Hinweis

• Der Saugrohrdruckgeber -G71- mit Ansauglufttemperaturgeber -G42- kann auch mit dem Saugrohr -2- verschraubt werden.
• Zuordnung der Schrauben beachten → Elektronischer Ersatzteilkatalog (ETKA).
