Volkswagen Up! Reparaturanleitung :: Frontscheibe

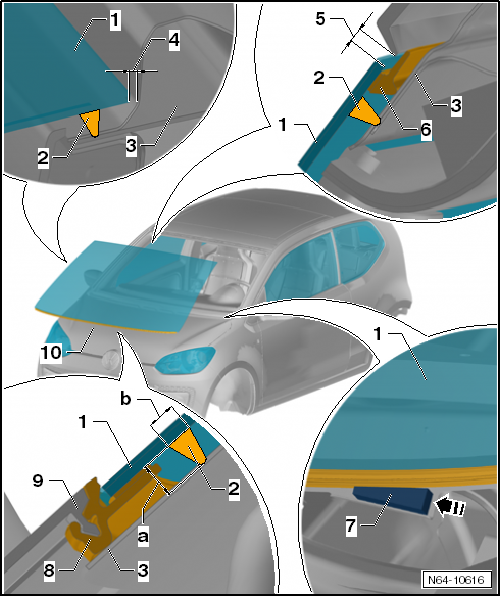

Montageübersicht - Frontscheibe

VW UP. Karosserie-Montagearbeiten Außen


  1. Frontscheibe
    • aus- und einbauen
  2. PUR-Klebedichtungsmaterial
    • Raupenquerschnitt: -Breite b- = 7 mm -Höhe a- Höhe = 10 mm (einschließlich Vorbeschichtung, Restmaterial auf Scheibe und Scheibenflansch)
    • Mindestaushärtezeit
  3. Karosserieflansch
    • Lackschäden bei Beschädigung ausbessern
  4. Spaltmaß
    • Muss links und rechts gleichmäßig sein.
  5. Spaltmaß
    • Muss gleichmäßig sein.
  6. Dichtung
    • Nur bei Fahrzeugen mit Panorama-Ausstelldach.
  7. Scheibeneinsteller
    • 443 845 631 A
    • 2 Stunden nach Einbau der Frontscheibe entfernen.
  8. Einfassprofil
    • Ist Bestandteil der Frontscheibe.
  9. Wasserkastenabdeckung
    • Darf nur von Hand aus dem Einfassprofil gezogen werden.
    • aus- und einbauen

Frontscheibe aus- und einbauen


Hinweis

Der Ausbau der geklebten Scheiben ist mit der Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- beschrieben. Es können ebenfalls die entsprechenden Werkzeuge aus der Trennvorrichtung für geklebte Scheiben -VAS 6452- genommen werden.

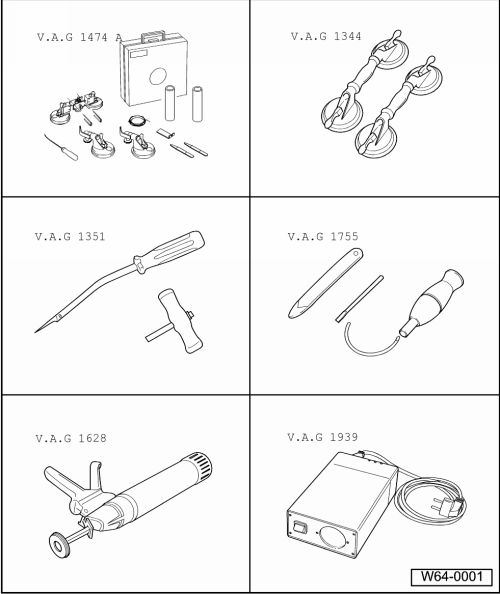

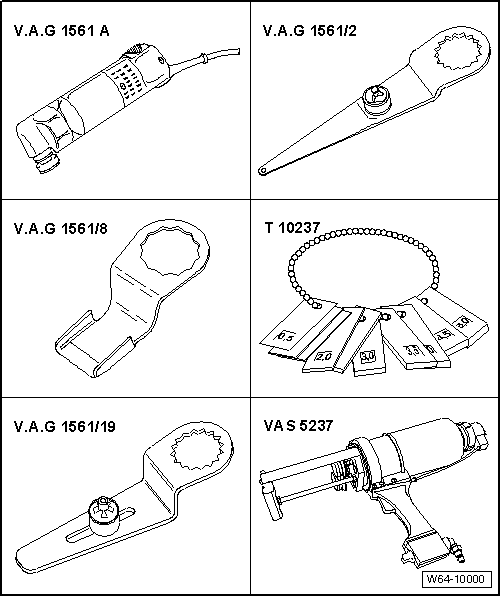

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen


Ausbauen

Führen Sie folgende Arbeiten durch:

-  Bei Fahrzeugen mit Notbremsfunktion wird zuerst die Sensoreinheit für Notbremsfunktion ausgebaut → Elektrische Anlage.

-  A-Säulen-Verkleidung oben links und rechts ausbauen → Karosserie-Montagearbeiten Innen.

-  Sonnenblenden links und rechts ausbauen → Karosserie-Montagearbeiten Innen.

-  Innenspiegel ausbauen → Karosserie-Montagearbeiten Innen.

-  Formhimmel im Bereich der Frontscheibe absenken → Karosserie-Montagearbeiten Innen.

-  Der Formhimmel kann jetzt so weit abgesenkt werden, dass die Frontscheibe ohne Beschädigung des Formhimmels ausgeschnitten werden kann.

-  Wasserkastenabdeckung ausbauen.

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen

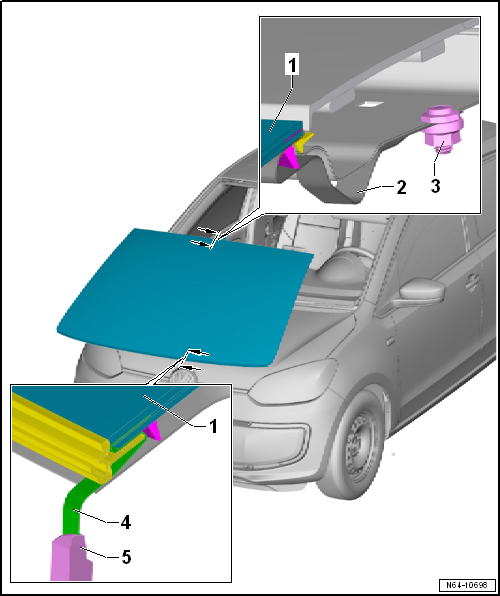

-  Bei Fahrzeugen mit heizbarer Frontscheibe -1- das Masseband -2- lösen.

-  Im Wasserkasten die Leitungen -5- trennen.

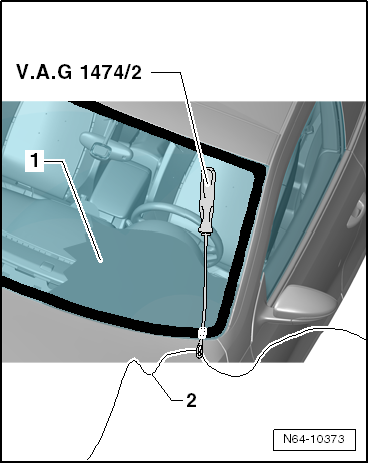

-  Abdeckfolie -V.A.G 1474/8--1- zwischen Frontscheibe und Schalttafel einschieben.

-  Schneidfadenende -2- mit der Ahle -V.A.G 1474/2- durch das Klebedichtungsmaterial in den Fahrzeuginnenraum ziehen.

VW UP. Karosserie-Montagearbeiten Außen

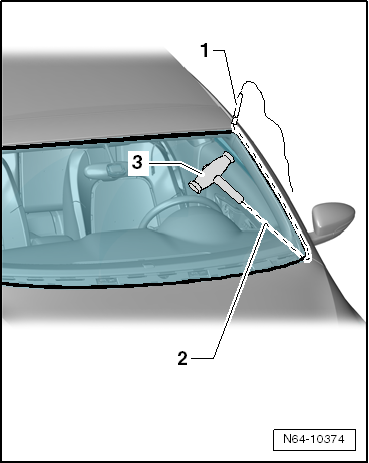

-  Schneidfadenende innen mit dem Ziehgriff -V.A.G 1351/1--3- gegen Herausziehen sichern.

-  Schneidfaden -2- mithilfe des Röhrchens -1- in den Scheibenflansch einlegen.

-  Schneidfaden um die Frontscheibe legen.

-  Darauf achten, dass der Schneidfaden an den Ecken unter die Frontscheibe gelegt ist.

VW UP. Karosserie-Montagearbeiten Außen

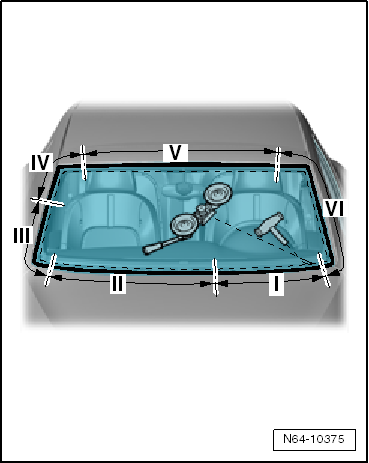

-  Das zweite Fadenende an die Aufspulvorrichtung -V.A.G 1654 A- befestigen.

-  Aufspulvorrichtung -V.A.G 1654 A- in "Position I" ansetzen.

-  Aufspulvorrichtung -V.A.G 1654 A- entsprechend umsetzen und Frontscheibe freischneiden.

-  Schneidfaden während des Freischneidens mit einem Kunststoffkeil gegen die Frontscheibe drücken, um einen Freigang am Scheibenflansch und der Schalttafel zu haben.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

VW UP. Karosserie-Montagearbeiten Außen


-  Die Abstandhalter -1- mit dem Werkzeug abtrennen.

-  Dichtung -4- an der Kante der Frontscheibe aufkleben.

-  Bei Fahrzeugen mit Notbremsfunktion die Sensoreinheit für Notbremsfunktion einbauen → Elektrische Anlage.

Nicht zerstörte Scheibe zum Einglasen vorbereiten.

Neue Scheibe zum Einglasen vorbereiten.

Karosserieflansch zum Einglasen vorbereiten.

Einbauhinweise.

Mindestaushärtezeit.

Zerstörte Frontscheibe ausbauen

Der Ausbau einer zerstörten Frontscheibe erfolgt sinngemäß dem Ausbau einer zerstörten Heckscheibe.
