Volkswagen Up! Reparaturanleitung :: Anlasser

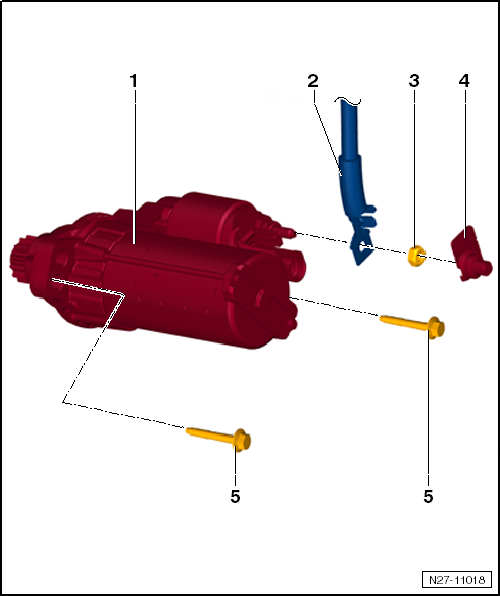

Montageübersicht - Anlasser

VW UP. Elektrische Anlage


  1. Anlasser
    • aus- und einbauen
    • prüfen
  2. Anschluss B+-Leitung an Anlasser
  3. Befestigungsmutter B+-Leitung an Anlasser
    • M8
    • Anzugsdrehmoment: 15 Nm
  4. Abschirmkappe
  5. Befestigungsschrauben Anlasser
    • M10 x 55
    • Anzugsdrehmoment: 40 Nm

Anlasser aus- und einbauen

Anlasser aus- und einbauen, Schaltgetriebe

Ersetzen des Anlassers bei Fahrzeugen mit Start-Stopp-System:

Aufgrund der höheren Anforderung an den Anlasser bei aktivem Start-Stopp-System, z. B. im Stadtverkehr, wurde die Zyklenfestigkeit erhöht und der Anlasserzahnkranz verstärkt.

Beim Ersatz des Anlassers ist auf die korrekten Ersatzteilbezeichnungen in → ETKA (Elektronischer Teilekatalog) zu achten. Die für das Start-Stopp-System angepassten Bauteile sind nicht extra gekennzeichnet und unterscheiden sich äußerlich nicht oder kaum von herkömmlichen Bauteilen.

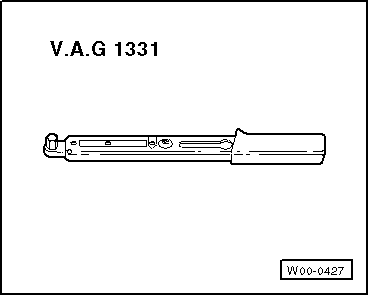

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Batterieträger ausbauen.

-  Schaltseile am Getriebe ausclipsen.

VW UP. Elektrische Anlage

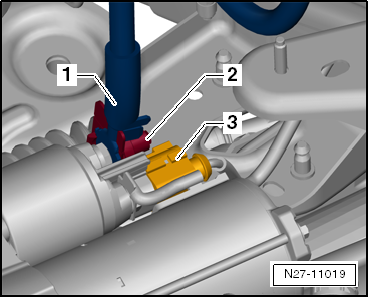

-  Abdeckkappe -2- abhebeln und die darunterliegende Befestigungsmutter abschrauben.

-  B+-Leitung -1- vom Anschlussgewinde abnehmen.

-  Elektrische Steckverbindung -3- entriegeln und trennen.

VW UP. Elektrische Anlage


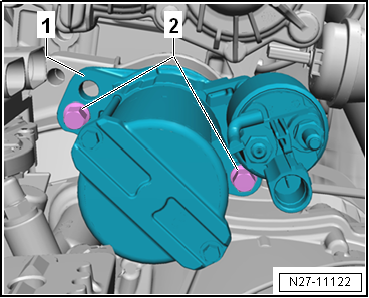

-  Befestigungsschrauben des Anlassers -2- herausdrehen.

-  Anlasser -1- nach oben aus dem Fahrzeug herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

VW UP. Elektrische Anlage


Anlasser aus- und einbauen, automatisiertes Schaltgetriebe

Ersetzen des Anlassers bei Fahrzeugen mit Start-Stopp-System:

Aufgrund der höheren Anforderung an den Anlasser bei aktivem Start-Stopp-System, z. B. im Stadtverkehr, wurde die Zyklenfestigkeit erhöht und der Anlasserzahnkranz verstärkt.

Beim Ersatz des Anlassers ist auf die korrekten Ersatzteilbezeichnungen in → ETKA (Elektronischer Teilekatalog) zu achten. Die für das Start-Stopp-System angepassten Bauteile sind nicht extra gekennzeichnet und unterscheiden sich äußerlich nicht oder kaum von herkömmlichen Bauteilen.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

-  Batterieträger ausbauen.

VW UP. Elektrische Anlage


-  Abdeckkappe -2- abhebeln und die darunterliegende Befestigungsmutter abschrauben.

-  B+-Leitung -1- vom Anschlussgewinde abnehmen.

-  Elektrische Steckverbindung -3- entriegeln und trennen.

VW UP. Elektrische Anlage


-  Befestigungsschrauben -2- des Anlassers herausdrehen.

-  Anlasser -1- nach oben aus dem Fahrzeug herausnehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

VW UP. Elektrische Anlage


Anlasser prüfen

-  Fahrzeugdiagnosetester anschließen.

-  Anlasser prüfen → Fahrzeugdiagnosetester.
