Volkswagen Up! Reparaturanleitung :: Türverkleidungen

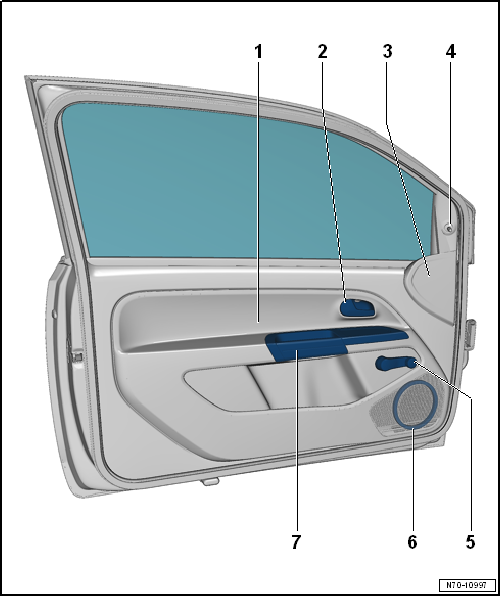

Montageübersicht - Türverkleidung vorn

Montageübersicht - Türverkleidung vorn, Fahrzeuge ohne elektrischen Fensterheber


Hinweis

• Die Darstellung der Montageübersicht erfolgt für die Fahrerseite.
• Die Darstellung für die Beifahrerseite ist sinngemäß daraus abzuleiten.

1. Türverkleidung vorn
   • aus- und einbauen
2. Türinnenbetätigung
   • kann nur in Verbindung mit der Türverkleidung vorn ersetzt werden
3. Verkleidung für Spiegelabdeckung
   • aus- und einbauen
4. Betätigungsknopf
   • für manuell verstellbaren Außenspiegel
   • aus- und einbauen → Karosserie-Montagearbeiten Außen
5. Fensterkurbel
   • aus- und einbauen → Karosserie-Montagearbeiten Außen
6. Dämpfung Lautsprecher
   • aus- und einbauen
7. Zuziehgriff

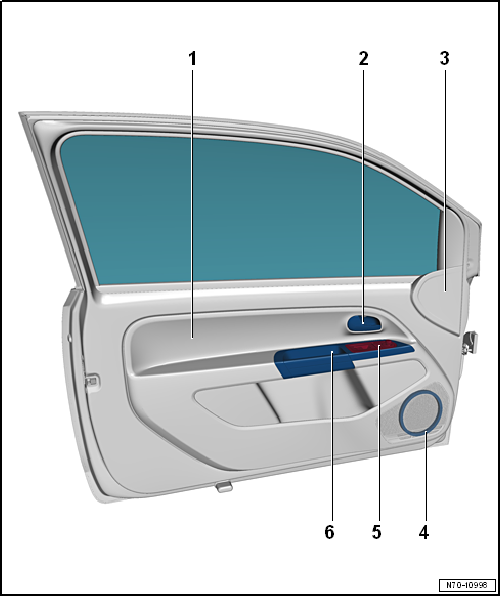

Montageübersicht - Türverkleidung vorn, Fahrzeuge mit elektrischen Fensterhebern


Hinweis

• Die Darstellung der Montageübersicht erfolgt für die Fahrerseite.
• Die Darstellung für die Beifahrerseite ist sinngemäß daraus abzuleiten.

1. Türverkleidung vorn
   • aus- und einbauen
2. Türinnenbetätigung
   • kann nur in Verbindung mit der Türverkleidung vorn ersetzt werden
3. Verkleidung für Spiegelabdeckung
   • aus- und einbauen
4. Dämpfung Lautsprecher
   • aus- und einbauen
5. Schaltermodul
   • aus- und einbauen → Elektrische Anlage
6. Zuziehgriff

Türverkleidung vorn aus- und einbauen

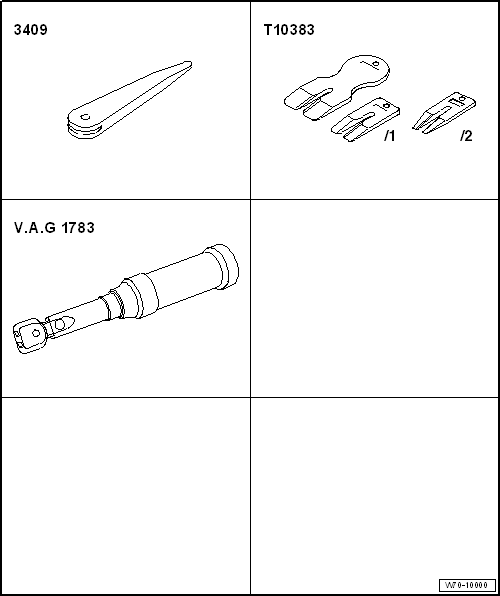

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

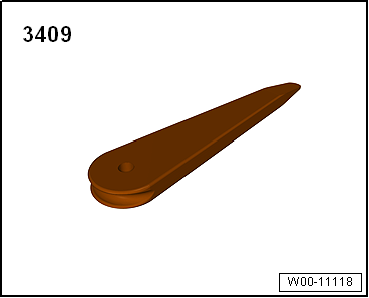

• Demontagekeil -3409-
• Keile -T10383-
• Drehmomentschlüssel -V.A.G 1783-


Hinweis

• Der Aus- und Einbau erfolgt für die Fahrerseite. Der Aus- und Einbau für die Beifahrerseite ist sinngemäß daraus abzuleiten.
• Der Aus- und Einbau ist an Fahrzeugen mit 2 Türen dargestellt. Der Aus- und Einbau bei Fahrzeugen mit 4 Türen erfolgt sinngemäß.

Ausbauen

Fahrzeuge ohne elektrischen Fensterheber

-  Fensterkurbel ausbauen → Karosserie-Montagearbeiten Außen.

Fahrzeuge mit elektrischen Fensterhebern

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

Fortsetzung für alle Fahrzeuge

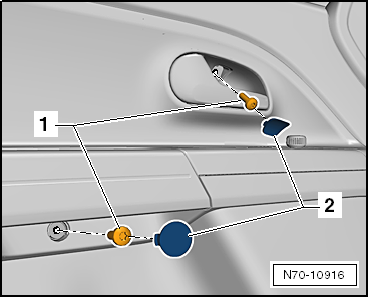

-  Abdeckkappen -2- mit dem Demontagekeil -3409- ausclipsen und Schrauben -1- herausdrehen (4,5 Nm).

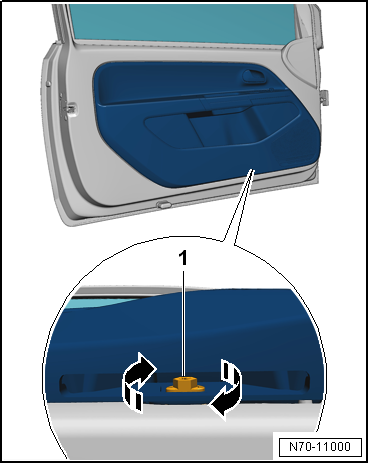

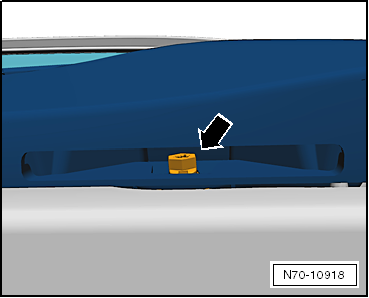

-  Halteclip -1- durch 90º Drehung -Pfeile- mit Maulschlüssel (SW 10) lösen.

• Halteclip -Pfeil- ist gelöst.

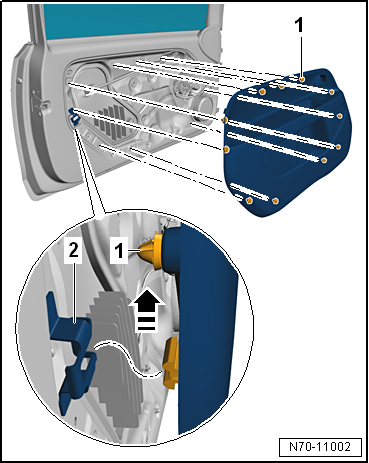

-  Türverkleidung mit Keile -T10383- aus den Clipverbindungen -1- lösen.

-  Türverkleidung in Fahrtrichtung -Pfeil- aus der Halteklammer -2- schieben.

-  Türverkleidung aus der Tür herausnehmen.

Fahrzeuge mit elektrischen Fensterhebern

-  Je nach Fahrzeugausstattung, vorhandene elektrische Steckverbindungen vom Schaltermodul trennen.

Fortsetzung für alle Fahrzeuge

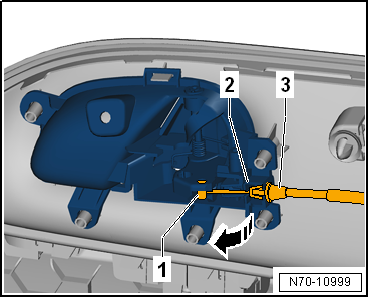

-  Rastnasen des Bowdenzugs -3- an der Türinnenbetätigung -2- lösen.

-  Bowdenzug -3- nach hinten ziehen und in -Pfeilrichtung- aus der Türinnenbetätigung -2- aushängen.

-  Zugende -1- an der Türinnenbetätigung -2- aushängen.

Einbauen


Hinweis

Vor der Montage sind die Befestigungselemente auf Beschädigungen zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Beim Ansetzen der Türverkleidung zuerst die Haltenase der Türverkleidung in die Halteklammer einsetzen.

-  Die runde Abdeckkappe der Verschraubung für Türverkleidung immer mit der Haltenase nach unten einsetzen.

Verkleidung für Spiegelabdeckung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau erfolgt für die Fahrerseite. Der Aus- und Einbau für die Beifahrerseite ist sinngemäß daraus abzuleiten.

Ausbauen

Fahrzeuge mit manuell verstellbaren Außenspiegeln

-  Betätigungsknopf ausbauen → Karosserie-Montagearbeiten Außen.

Fortsetzung für alle Fahrzeuge

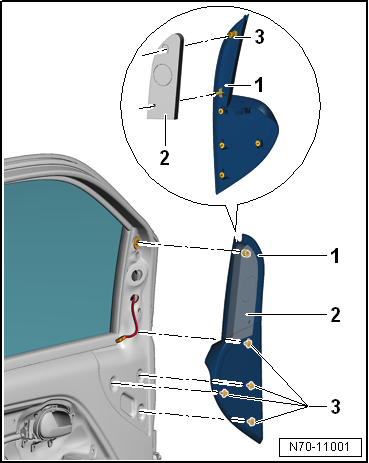

-  Verkleidung für Spiegelabdeckung -1- mit Demontagekeil -3409- aus den Clipverbindungen -3- lösen.

-  Verkleidung für Spiegelabdeckung -1- mit Dämpfung -2- von der Tür abnehmen.

-  Je nach Fahrzeugausstattung, vorhandene elektrische Steckverbindungen trennen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Dämpfung Lautsprecher aus- und einbauen


Hinweis

Der Aus- und Einbau erfolgt für die Beifahrerseite. Der Aus- und Einbau für die Fahrerseite ist sinngemäß daraus abzuleiten.

Ausbauen

Dämpfung Lautsprecher in der Türverkleidung vorn

-  Türverkleidung vorn ausbauen.

Dämpfung Lautsprecher in der Türverkleidung hinten

-  Türverkleidung hinten ausbauen.

Dämpfung Lautsprecher in der Seitenverkleidung

-  Seitenverkleidung ausbauen.

Fortsetzung für alle Varianten

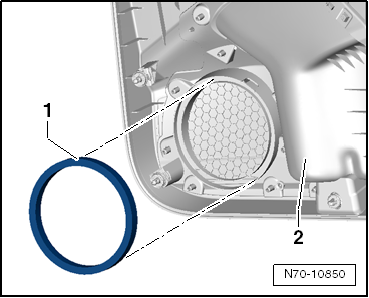

-  Dämpfung Lautsprecher -1- von der Verkleidung -2- abnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

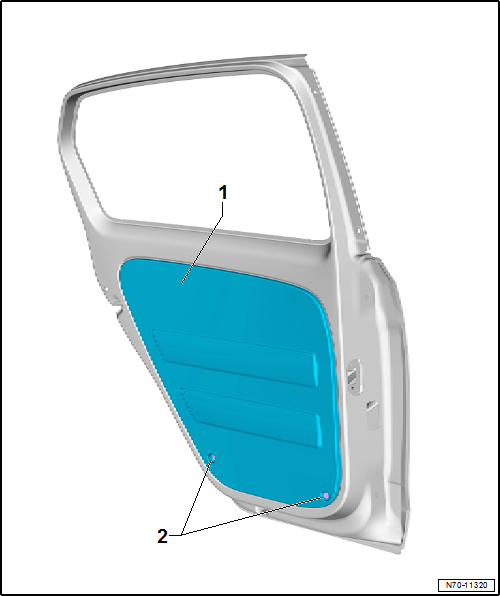

Montageübersicht - Türverkleidung hinten

Montageübersicht - Türverkleidung hinten


Hinweis

• Die Darstellung der Montageübersicht erfolgt für die Fahrerseite.
• Die Darstellung für die Beifahrerseite ist sinngemäß daraus abzuleiten.

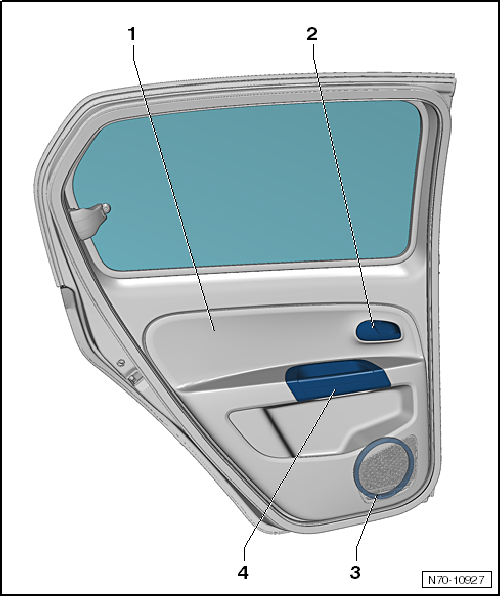

1. Türverkleidung hinten
   • aus- und einbauen
2. Türinnenbetätigung
   • kann nur in Verbindung mit der Türverkleidung hinten ersetzt werden
3. Dämpfung Lautsprecher
   • aus- und einbauen
4. Zuziehgriff

Montageübersicht - Türverkleidung hinten, load-up!


Hinweis

• Die Darstellung der Montageübersicht erfolgt für die Fahrerseite.
• Die Darstellung für die Beifahrerseite ist sinngemäß daraus abzuleiten.

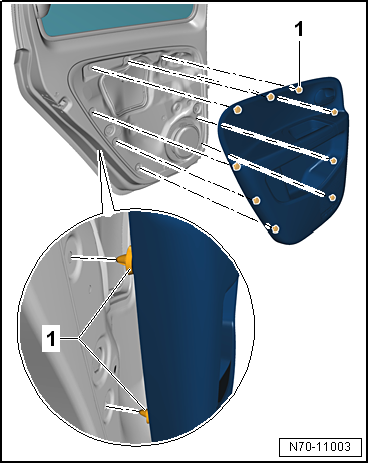

1. Türverkleidung hinten
   • aus- und einbauen
2. Halteclip
   • 2 Stück

Türverkleidung hinten aus- und einbauen

Türverkleidung hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

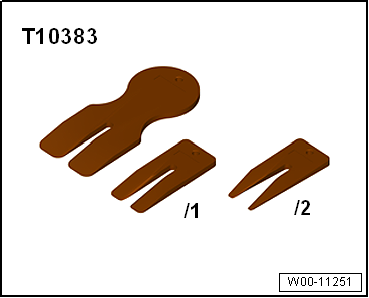

• Keile -T10383-
• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt für die Fahrerseite. Der Aus- und Einbau für die Beifahrerseite ist sinngemäß daraus abzuleiten.

Ausbauen

-  Abdeckkappen -2- mit dem Demontagekeil -3409- ausclipsen und Schrauben -1- herausdrehen (4,5 Nm).

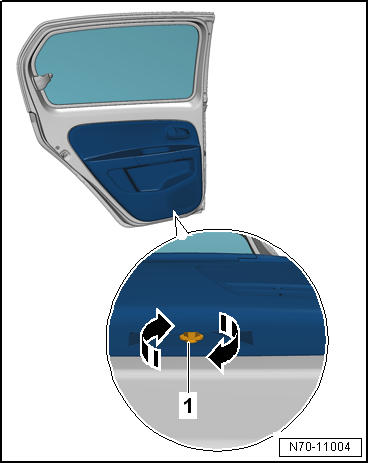

-  Halteclip -1- durch 90º Drehung -Pfeile- mit Maulschlüssel (SW 10) lösen.

• Halteclip -Pfeil- ist gelöst.

-  Türverkleidung mit Keile -T10383- aus den Clipverbindungen -1- lösen.

-  Türverkleidung aus der Tür herausnehmen.

-  Rastnasen des Bowdenzugs -3- an der Türinnenbetätigung -2- lösen.

-  Bowdenzug -3- nach hinten ziehen und in -Pfeilrichtung- aus der Türinnenbetätigung -2- aushängen.

-  Zugende -1- an der Türinnenbetätigung -2- aushängen.

Einbauen


Hinweis

Vor der Montage sind die Befestigungselemente auf Beschädigungen zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Die runde Abdeckkappe der Verschraubung für Türverkleidung immer mit der Haltenase nach unten einsetzen.

Türverkleidung hinten aus- und einbauen, load-up!

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

• Keile -T10383-

Ausbauen

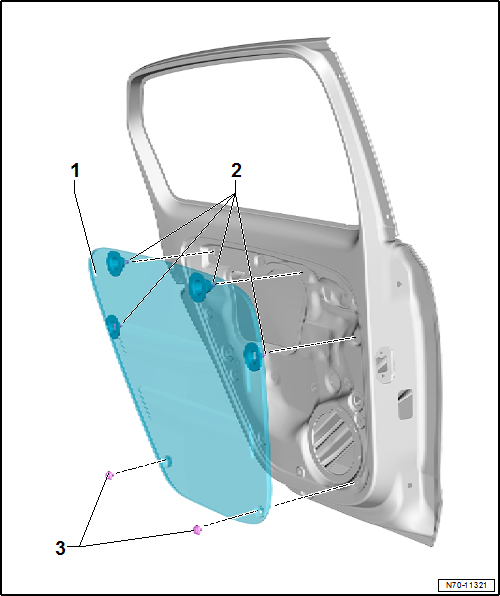

-  Türverkleidung -1- mit Keil -T10383- aus den Clipverbindungen -2- lösen.

-  Innen liegende Clips -2- mit Demontagekeil -3409- herausdrücken.

-  Clipverbindungen -3- außen mit Demontagekeil -3409- aus Türverkleidung entfernen.

-  Türverkleidung -1- aus der Tür herausnehmen.

Einbauen


Hinweis

• Der Aus- und Einbau erfolgt für die Fahrerseite. Der Aus- und Einbau für die Beifahrerseite ist sinngemäß daraus abzuleiten.
• Vor der Montage sind die Befestigungselemente auf Beschädigungen zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
