Volkswagen Up! Reparaturanleitung :: Sicherheitsgurte

Einbauorteübersicht - Sicherheitsgurte und Befestigungspunkte


Hinweis

Abgebildet sind die Sicherheitsgurte an einem 2-Türer.

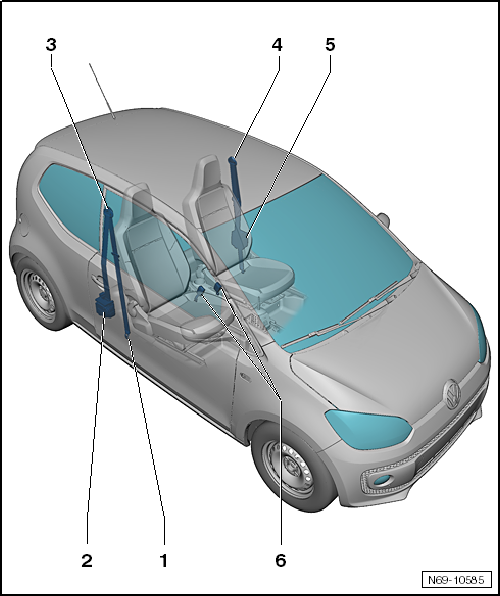

VW UP. Karosserie-Montagearbeiten Innen


  1. Gurtendbeschlag
    • aus- und einbauen.
  2. Gurtaufrollautomat mit Zünder 1 für Gurtstraffer Beifahrerseite -N154-
    • für Dreipunkt-Sicherheitsgurt vorn
    • aus- und einbauen.
  3. Gurtumlenkbeschlag
    • Beifahrerseite
  4. Gurtumlenkbeschlag
    • Fahrerseite
  5. Gurtaufrollautomat mit Zünder 1 für Gurtstraffer Fahrerseite -N153-
    • für Dreipunkt-Sicherheitsgurt vorn
    • aus- und einbauen.
  6. Gurtschlösser
    • aus- und einbauen.

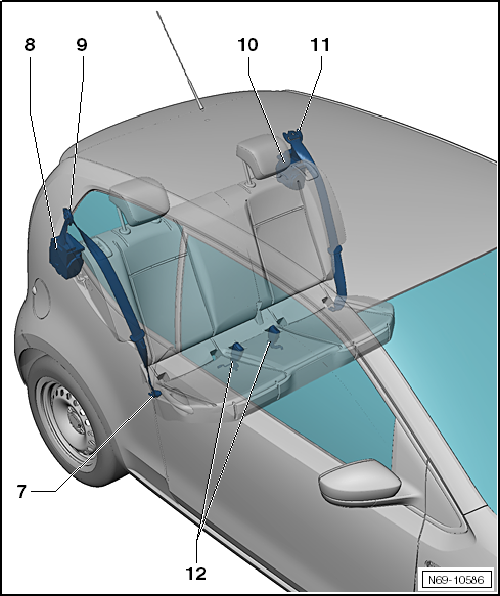

VW UP. Karosserie-Montagearbeiten Innen


  1. Gurtendbeschlag
    • aus- und einbauen
  2. Gurtaufrollautomat
    • aus- und einbauen
  3. Gurtumlenkbeschlag
    • Beifahrerseite
  4. Gurtaufrollautomat
    • aus- und einbauen
  5. Gurtumlenkbeschlag
    • Fahrerseite
  6. Gurtschlösser
    • aus- und einbauen.

Dreipunkt-Sicherheitsgurt vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Innen


Dreipunkt-Sicherheitsgurt vorn aus- und einbauen, 2-Türer

Ausbauen


ACHTUNG!


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  Sitzbank ausbauen.

-  Rücksitzlehne ausbauen.

-  Seitenverkleidung ausbauen.

-  Einstiegsleiste vorn im Bereich vom Gurtaufrollautomaten ausclipsen.

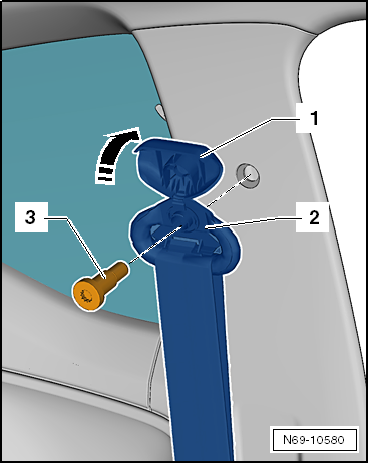

-  Kappe -1- öffnen -Pfeil- und Schraube -3- herausdrehen (40 Nm).

-  Umlenkbeschlag -2- mit Gurtband abnehmen.

-  C-Säulen-Verkleidung im Ãœberlappungsbereich zur B-Säulen-Verkleidung ausclipsen.

-  B-Säulen-Verkleidung ausbauen, 2-Türer.

-  Gurtführung vorn ausbauen.

VW UP. Karosserie-Montagearbeiten Innen


-  Gurtendbeschlag vorn ausbauen.

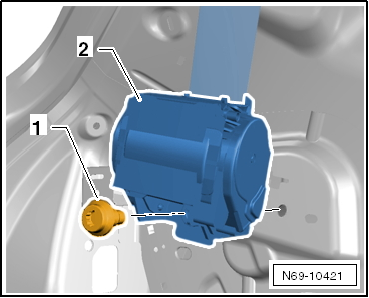

-  Schraube -1- herausdrehen (40 Nm) und Gurtaufrollautomat -2- aus der Aufnahme herausnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


ACHTUNG!

Beachten, dass keine elektrischen Kabel im Gurtaufwickelbereich verlegt sind!

-  Zündung einschalten.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

VW UP. Karosserie-Montagearbeiten Innen


Dreipunkt-Sicherheitsgurt vorn aus- und einbauen, 4-Türer

Ausbauen


ACHTUNG!


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  B-Säulen-Verkleidung ausbauen, 4-Türer.

-  Gurtführung vorn ausbauen.

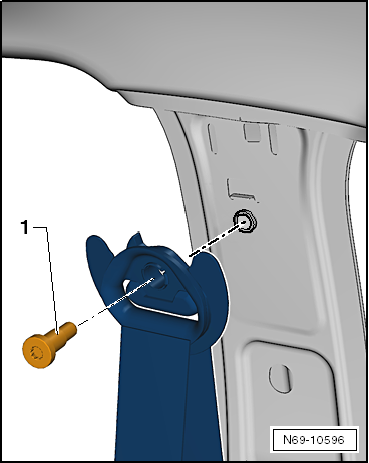

-  Schraube -1- herausdrehen (40 Nm) und den Umlenkbeschlag mit Gurtband abnehmen.

VW UP. Karosserie-Montagearbeiten Innen


-  Schraube -1- herausdrehen (40 Nm) und Gurtaufrollautomat -2- aus der Aufnahme herausnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


ACHTUNG!

Beachten, dass keine elektrischen Kabel im Gurtaufwickelbereich verlegt sind!

-  Zündung einschalten.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.

VW UP. Karosserie-Montagearbeiten Innen


Gurtendbeschlag vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

-  Bodenbelag im Bereich vom Gurtendbeschlag nach innen klappen.

VW UP. Karosserie-Montagearbeiten Innen

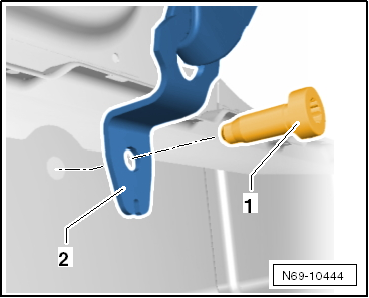

-  Schraube -1- herausdrehen (40 Nm) und den Gurtendbeschlag -2- von der Karosserie lösen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Gurtführung vorn aus- und einbauen


Hinweis

Der Aus- und Einbau ist jeweils für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Gurtführung vorn aus- und einbauen, 2-Türer

Ausbauen

-  Sitzbank ausbauen.

-  Rücksitzlehne ausbauen.

-  Seitenverkleidung ausbauen.

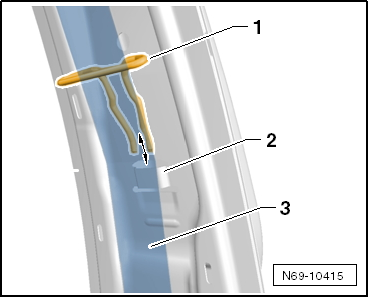

-  Ziehen Sie die Gurtumlenkung -1- aus der Lasche -2- heraus.

-  Fädeln Sie das Gurtband -3- aus der Gurtumlenkung aus.

Einbauen

VW UP. Karosserie-Montagearbeiten Innen


-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


ACHTUNG!

Beim Einbau muss die Gurtumlenkung -1- hörbar in der Lasche -2- verrasten!

VW UP. Karosserie-Montagearbeiten Innen


Gurtführung vorn aus- und einbauen, 4-Türer

Ausbauen

-  B-Säulen-Verkleidung ausbauen, 4-Türer.

-  Ziehen Sie die Gurtumlenkung -1- aus der Lasche -2- heraus.

-  Fädeln Sie das Gurtband -3- aus der Gurtumlenkung aus.

Einbauen

VW UP. Karosserie-Montagearbeiten Innen


-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


ACHTUNG!

Beim Einbau muss die Gurtumlenkung -1- hörbar in der Lasche -2- verrasten!

VW UP. Karosserie-Montagearbeiten Innen


Gurtschloss vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau ist für das Gurtschloss vom linken Sitz beschrieben. Der Aus- und Einbau für das Gurtschloss vom rechten Sitz erfolgt sinngemäß.

Ausbauen

-  Vordersitz ausbauen.

-  Die Leitungsstrangbefestigungen aus dem Sitzgestell ausclipsen.

VW UP. Karosserie-Montagearbeiten Innen

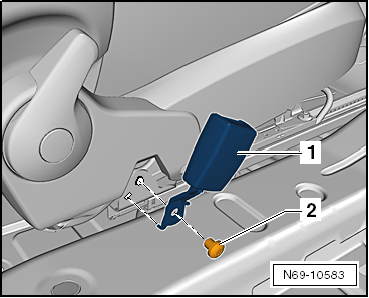

-  Schraube -2- herausdrehen (40 Nm) -1- und das Gurtschloss vom Sitzgestell abnehmen.


Hinweis

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Dreipunkt-Sicherheitsgurt hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die Seite rechte erfolgt sinngemäß.

-  Sitzbank ausbauen.

-  Rücksitzlehne ausbauen.

-  Seitenverkleidung ausbauen.

-  Kofferraum-Seitenverkleidung ausbauen.

-  Gurtendbeschlag hinten außen ausbauen.

-  C-Säulen-Verkleidung ausbauen.

VW UP. Karosserie-Montagearbeiten Innen

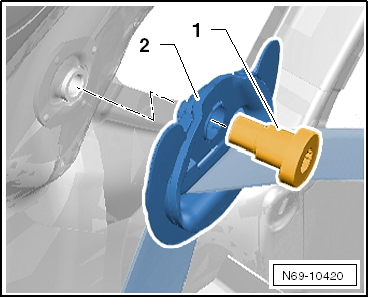

-  Schraube -1- herausdrehen (40 Nm) und den Gurtumlenkbeschlag -2- von der Karosserie lösen.

VW UP. Karosserie-Montagearbeiten Innen

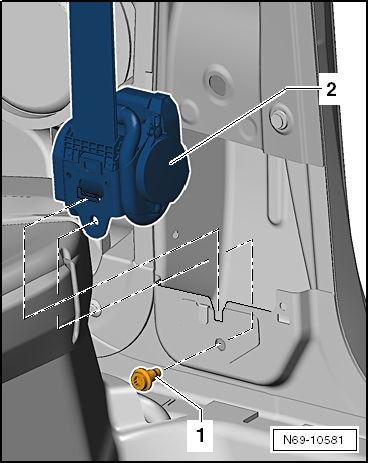

-  Schraube -1- herausdrehen (40 Nm) und den Gurtaufrollautomaten -2- aus der Karosserieaufnahme herausnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Gurtendbeschlag hinten außen aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen


Hinweis

Der Aus- und Einbau ist für die rechte Fahrzeugseite beschrieben. Der Aus- und Einbau für die linke Seite erfolgt sinngemäß.

-  Sitzbank ausbauen.

VW UP. Karosserie-Montagearbeiten Innen

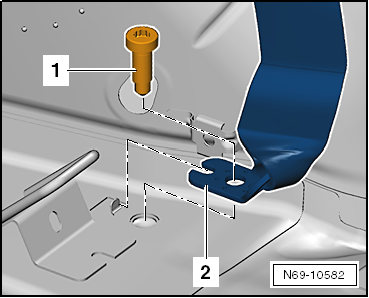

-  Schraube -1- herausdrehen (40 Nm) und Gurtendbeschlag -2- von der Karosserie lösen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.


Hinweis

Die Ausbuchtung an der Anschraubfläche des Gurtendbeschlags muss über der Positionierhilfe am Bodenblech liegen.

VW UP. Karosserie-Montagearbeiten Innen


Gurtschloss hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Sitzbank ausbauen.

VW UP. Karosserie-Montagearbeiten Innen

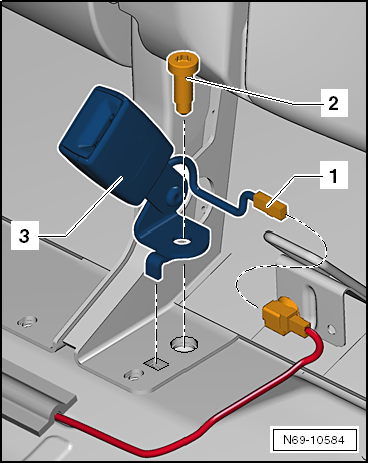

-  Elektrische Steckverbindung -1- für Gurtschalter trennen.

-  Schraube -2- herausdrehen (40 Nm) und Gurtschloss -1- abnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Karosserie-Montagearbeiten Innen


Airbag-System

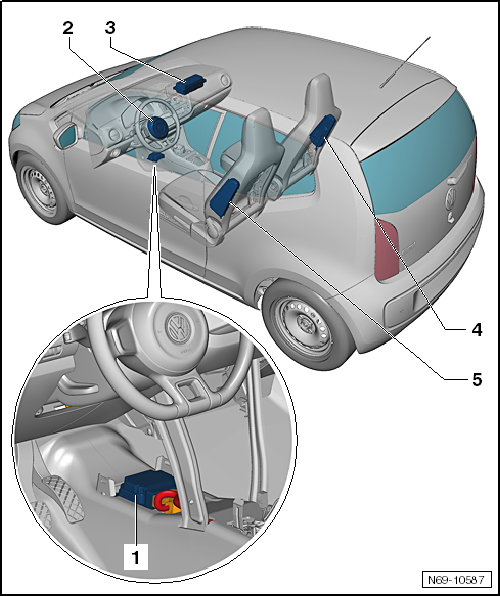

Einbauorteübersicht - Airbag-System


Hinweis

Abgebildet sind die Einbauorte an einem 2-Türer.

VW UP. Karosserie-Montagearbeiten Innen


  1. Steuergerät für Airbag -J234-
    • Montageübersicht
    • aus- und einbauen
  2. Airbag Fahrerseite mit Zünder für Airbag Fahrerseite -N95-
    • aus- und einbauen
  3. Airbag Beifahrerseite mit Zünder 1 für Airbag Beifahrerseite -N131-
    • aus- und einbauen
    • Sperren und Aktivieren über Schlüsselschalter für Abschaltung des Airbags Beifahrerseite -E224- möglich
  4. Seitenairbag Beifahrerseite mit Zünder für Seitenairbag Beifahrerseite -N200-
    • aus- und einbauen
  5. Seitenairbag Fahrerseite mit Zünder für Seitenairbag Fahrerseite -N199-
    • aus- und einbauen

Insassenschutz

...
