Volkswagen Up! Reparaturanleitung :: Leuchten

Kontrollleuchte für Airbag Beifahrerseite aus- und einbauen

Die Kontrollleuchte für Airbag Beifahrerseite aus -K145- ist Teil des Schaltermoduls Schalttafel Mitte und kann nicht einzeln ersetzt werden.

Schaltermodul Schalttafel Mitte aus- und einbauen.

Kontrollleuchte für SAFE-Funktion der Zentralverriegelung aus- und einbauen

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Die Abdeckung Türverkleidung im Spiegeldreieck ausbauen → Karosserie-Montagearbeiten Innen.

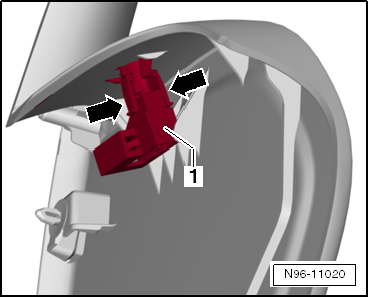

-  Rastnasen -Pfeile- zusammendrücken und die Kontrollleuchte für SAFE-Funktion der Zentralverriegelung -K133--1- aus der Abdeckung Türverkleidung herausziehen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Kontrollleuchte für SAFE-Funktion der Zentralverriegelung prüfen

Die Kontrollleuchte für SAFE-Funktion der Zentralverriegelung -K133- kann über die Stellglieddiagnose des Bordnetzsteuergerät -J519- geprüft werden.

Innen- und Leseleuchte vorn aus- und einbauen

Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeuge ohne Panoramadach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Elektrische Anlage



Hinweis

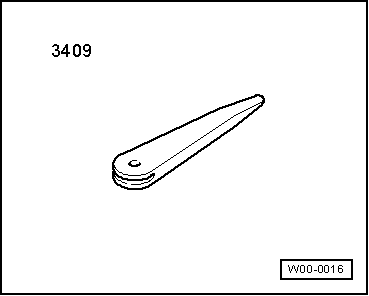

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abkleben.

Ausbauen

-  Die Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

VW UP. Elektrische Anlage

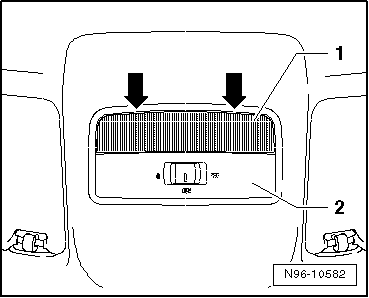

-  Mit dem Demontagekeil -VAS 3409- oder einem geeigneten Schraubendreher vorsichtig die Streuscheibe -1- an ihren Verrastungen -Pfeile- heraushebeln und aus der Innenleuchte vorn -W1--2- herausnehmen.

VW UP. Elektrische Anlage

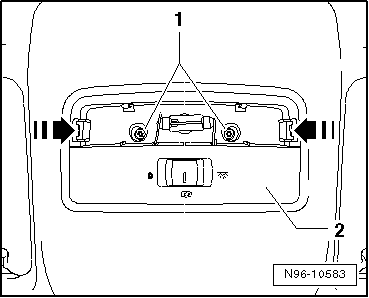

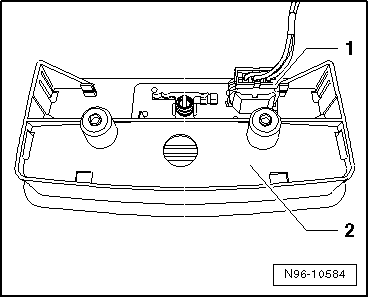

-  Die Befestigungsschrauben -1- herausschrauben.

-  Die Rastnasen in -Pfeilrichtung- entriegeln und die Innenleuchte vorn -W1--2-, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Dachverkleidung nehmen.

VW UP. Elektrische Anlage


-  Den Stecker -1- entriegeln und abziehen.

Einbauen

Der Einbau erfolgt sinngemäß und in umgekehrter Reihenfolge, dabei Folgendes beachten:

VW UP. Elektrische Anlage


-  Die Befestigungsschrauben -1- hineindrehen.

VW UP. Elektrische Anlage

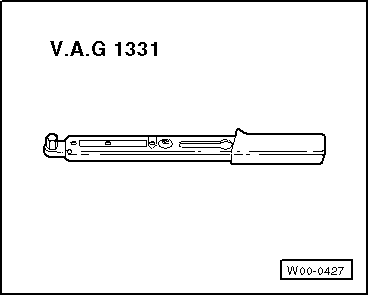

Anzugsdrehmomente


Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeuge mit Panoramadach

Die Innen- und Leseleuchte vorn beinhaltet folgende Bauteile:

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abkleben.

Ausbauen

-  Die Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

VW UP. Elektrische Anlage

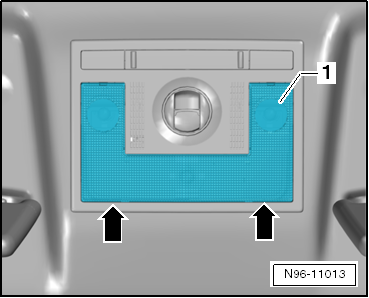

-  Die Streuscheibe -1- der Innen- und Leseleuchte vorn vorsichtig mit dem Demontagekeil -VAS 3409- an den Verrastungen -Pfeile- abhebeln.

VW UP. Elektrische Anlage

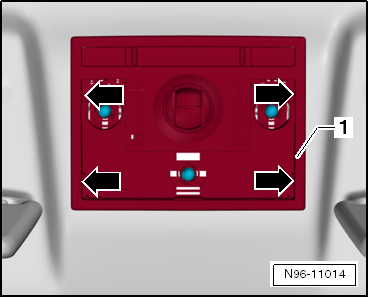

-  Die Rastnasen -Pfeile- entriegeln und die Innen- und Leseleuchte vorn -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, aus der Dachverkleidung nehmen.

VW UP. Elektrische Anlage

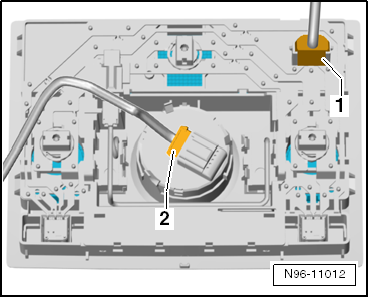

-  Die Stecker -1- und -2- entriegeln und abziehen und die Innen- und Leseleuchte vorn abnehmen.

Einbauen

Der Einbau erfolgt sinngemäß und in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Lampen für Innen- und Leseleuchte vorn aus- und einbauen

Lampen für Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeuge ohne Panoramadach


Hinweis

Zum Lampenwechsel muss die Innenleuchte vorn -W1- nicht ausgebaut werden.

Ausbauen

-  Die Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Streuscheibe ausbauen.

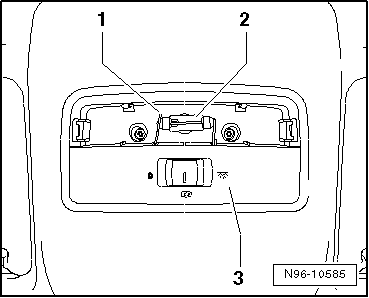

-  Die Lampe -2- aus der Fassung -1- herausnehmen.

Lampe für Innenleuchte vorn -W1-: Soffitte 12V, 10W

Einbauen

Der Einbau erfolgt sinngemäß und in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Lampen für Innen- und Leseleuchte vorn aus- und einbauen, Fahrzeuge mit Panoramadach

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Ausbauen

-  Die Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Die Innen- und Leseleuchte vorn ausbauen.

VW UP. Elektrische Anlage


-  Die Lampenfassung -2- zusammen mit der Lampe der Innenleuchte vorn -W1- in -Pfeilrichtung- drehen und herausnehmen.

VW UP. Elektrische Anlage

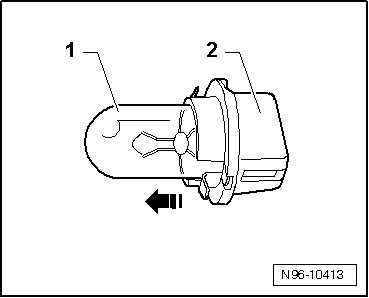

-  Die Lampe -1- in -Pfeilrichtung- aus der Lampenfassung -2- ziehen.

Lampe für Innenleuchte vorn -W1-: Glassockellampe 12V, 5W

Einbauen

Der Einbau erfolgt sinngemäß und in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage


Leseleuchten vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Beim Aus- und Einbau von Bauteilen im Sichtbereich (Schaltern, Abdeckungen, Verkleidungen usw.) die Bereiche, an denen ein Hebelwerkzeug (Demontagekeil -VAS 3409-, Schraubendreher) angesetzt wird, mit handelsüblichem Klebeband abkleben.

Ausbauen

-  Die Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Die Innen- und Leseleuchte vorn ausbauen.

VW UP. Elektrische Anlage

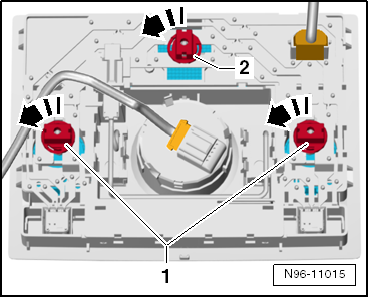

-  Die auszubauende Lampenfassung -1- zusammen mit der Lampe für Leseleuchte in -Pfeilrichtung- drehen und herausnehmen.

VW UP. Elektrische Anlage


-  Die Lampe -1- in -Pfeilrichtung- aus der Lampenfassung -2- herausziehen.

Lampe für Leseleuchte Beifahrerseite -W13- bzw. Leseleuchte Fahrerseite -W19-: Glassockellampe 12V, 5W

Einbauen

Der Einbau erfolgt sinngemäß und in umgekehrter Reihenfolge.

VW UP. Elektrische Anlage
