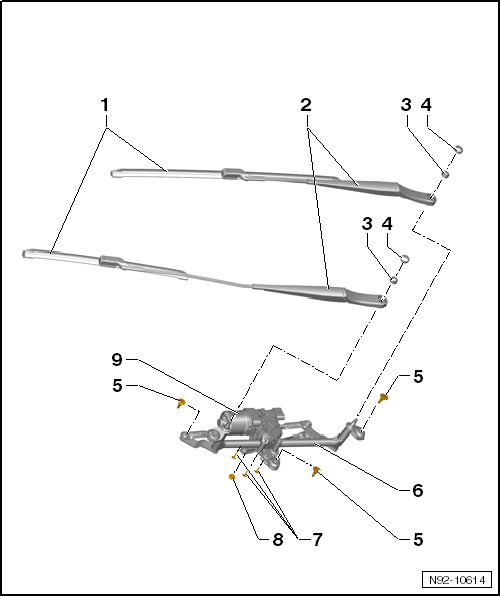

Montageübersicht - Frontscheibenwischanlage

1. Gelenkfreie Scheibenwischer
   • aus- und einbauen
2. Wischerarme
   • aus- und einbauen
   • einstellen
3. Befestigungsmuttern Wischerarm an Gestänge
   • Anzugsdrehmoment: 20 Nm
4. Abdeckkappen
5. Befestigungsschrauben Wischerrahmen mit Gestänge an Karosserie
   • Anzugsdrehmoment: 8 Nm
6. Wischerrahmen mit Gestänge
   • aus- und einbauen
7. Befestigungsschrauben Wischermotor an Wischerrahmen mit Gestänge
   • Anzugsdrehmoment: 9 Nm
8. Befestigungsmutter Motorkurbel auf Welle des Wischermotors
   • Anzugsdrehmoment: 25 Nm
9. Scheibenwischermotor -V- mit Steuergerät für Wischermotor -J400-
   • aus- und einbauen
   • ersetzen

Scheibenwischer in Servicestellung bringen


Vorsicht!

Beschädigungsgefahr der Frontklappe durch Zurückfahren der Scheibenwischer in Grundstellung.

• Fahrzeug mit abgeklappten Scheibenwischerarmen nicht rangieren.
• Beim Betätigen des Schalters für Scheibenwischer oder ab einer Geschwindigkeit von 6 km/h fahren die Scheibenwischer automatisch in die Grundstellung zurück.


Vorsicht!

Beschädigungsgefahr der Scheibenwischerblätter durch Anfrieren.

Bei Frost prüfen, ob die Scheibenwischerblätter angefroren sind.


Hinweis

Wenn innerhalb des Arbeitsablaufs der Scheibenwischermotor laufen soll, muss die Frontklappe vollständig geschlossen sein, da andernfalls die Spannungsversorgung des Scheibenwischermotors unterbrochen ist.

-  Zündung kurz ein- und wieder ausschalten.

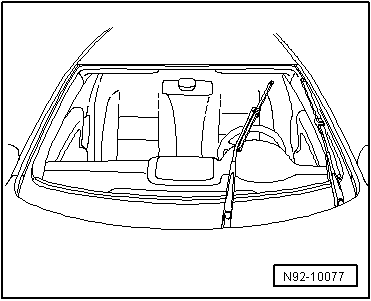

-  Innerhalb von 10 Sekunden "Tippwischen" betätigen. Die Scheibenwischer laufen in "Servicestellung".

Scheibenwischerblatt aus- und einbauen

Ausbauen


Vorsicht!

Beschädigungsgefahr des Scheibenwischerblatts.

Die gelenkfreien Scheibenwischer sind sehr flexibel. Die Wischerblätter nur im Bereich der Wischerblattbefestigung anfassen, um sie von der Frontscheibe abzuheben.

-  Scheibenwischer in Servicestellung bringen.

-  Wischerarm hochklappen.

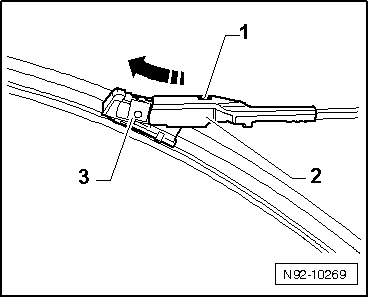

-  Taste -1- drücken und die Wischerblattaufnahme -3- in -Pfeilrichtung- aus dem Wischerarm -2- herausziehen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Beschädigungsgefahr der Karosserie.

Die Scheibenwischerblätter haben unterschiedliche Längen für Fahrer- und Beifahrerseite.

-  Scheibenwischerblatt -3- bis zum Anschlag in den Wischerarm -2- einschieben. Darauf achten, dass das Scheibenwischerblatt bis zum hörbaren Einrasten der Halteklammer in den Scheibenwischerarm geschoben wird.

-  Wischerarm auf die Frontscheibe zurückklappen.

Scheibenwischerarme aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

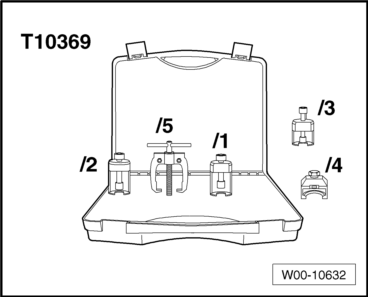

• Abzieher -T10369/1-

Ausbauen


Vorsicht!

Beschädigungsgefahr der Wischerarmwellen.

Die Wischerarmwellen können beim Lösen der Scheibenwischerarme ohne den Abzieher -T10369/1- beschädigt werden.


Hinweis

• Wenn innerhalb des Arbeitsablaufs der Scheibenwischermotor laufen soll, muss die Frontklappe geschlossen sein, da andernfalls die Spannungsversorgung des Scheibenwischermotors unterbrochen ist.
• Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

-  Scheibenwischer in Servicestellung bringen.

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Abdeckkappen -Pfeile- mit einem Schraubendreher abhebeln.

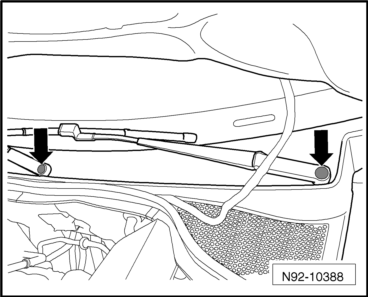

-  Muttern -Pfeile- einige Umdrehungen lösen.

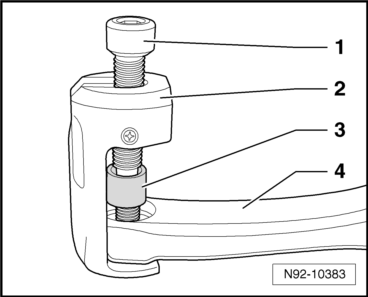

-  Arme des Abziehers -T10369/1--2- unter den Wischerarm -4- schieben, wie in der Abbildung dargestellt.


Vorsicht!

Die Scheibenwischerwelle kann beschädigt werden.

Immer das Druckstück -3- zum Lösen des Wischerarms verwenden.

-  Druckschraube -1- des Abziehers im Uhrzeigersinn drehen, bis das Druckstück -3- auf der Welle des Wischers aufliegt. Die Druckschraube -1- des Abziehers mit einem Innensechskantschlüssel (Schlüsselweite 6) im Uhrzeigersinn drehen, bis sich der Wischerarm -4- von der Welle löst.

-  Abzieher und den Wischerarm abnehmen.

-  Diesen Vorgang am zweiten Wischerarm wiederholen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:


Vorsicht!

Beschädigungsgefahr der Karosserie.

Die Scheibenwischerarme haben unterschiedliche Längen für Fahrer- und Beifahrerseite.

-  Frontklappe schließen.

-  Zündung einschalten.

-  "Tippwischen" betätigen und den Scheibenwischermotor in Endstellung laufen lassen.

-  Zündung ausschalten.

-  Frontklappe öffnen.

-  Scheibenwischerarm mit montiertem Scheibenwischerblatt an der Wischerarmwelle ansetzen.

-  Die Wischerarme in der ungefähren Endablage auf die Wischerarmwellen aufstecken und die Befestigungsmuttern -Pfeile- handfest aufschrauben.

-  Scheibenwischerarme einstellen.

Scheibenwischerarme einstellen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-


Hinweis

Beschrieben ist der Aus- bzw. Einbau für den Linkslenker. Der Aus- bzw. Einbau für den Rechtslenker erfolgt sinngemäß.

-  Die Wischer in die Endablage laufen lassen und anschließend die Zündung ausschalten.

-  Einstellung der Scheibenwischerblätter-Endablage vornehmen.


Hinweis

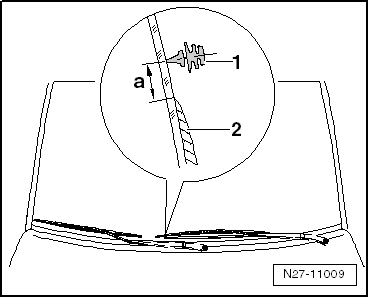

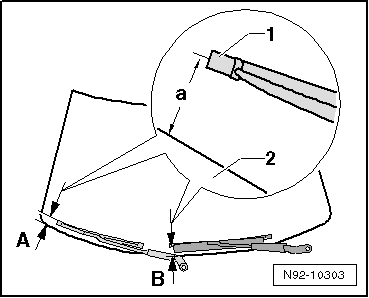

Das angegebene Einstellmaß für die Scheibenwischerblätter-Endablage -a- wird zwischen der Mitte der Wischerblattspitze -1- und der Oberkante der Wasserkastenabdeckung -2- gemessen und eingestellt.

Fahrerseite:

Der Abstand -a- zwischen Mitte Wischergummi -1- und Oberkante der Wasserkastenabdeckung -2- einstellen.

• Maß -a- = 30 mm.

-  Die Scheibenwischerblätter-Endablage gegebenenfalls durch Versetzen des Wischerarms einstellen.

-  Mutter festziehen.

Beifahrerseite:

Der Abstand -a- zwischen Mitte Wischergummi -1- und Oberkante der Wasserkastenabdeckung -2- einstellen.

• Maß -a- = 30 mm.

-  Die Scheibenwischerblätter-Endablage gegebenenfalls durch Versetzen des Wischerarms einstellen.

-  Mutter festziehen.

Anzugsdrehmomente

•  "Montageübersicht - Frontscheibenwischanlage"

Scheibenwischergummi ersetzen


Hinweis

Hierzu ist das Kapitel "Unterscheidungsmerkmale gelenkfreie Wischerblätter" im Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen" zu beachten. Ein Link auf diesen Reparaturleitfaden ist zurzeit aus technischen Gründen nicht möglich. Bitte den Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen" manuell in der ELSA auswählen.

-  Scheibenwischerblatt ausbauen.

-  Prüfen, an welcher Seite sich das Wischergummi nicht in der Führung verschieben lässt.

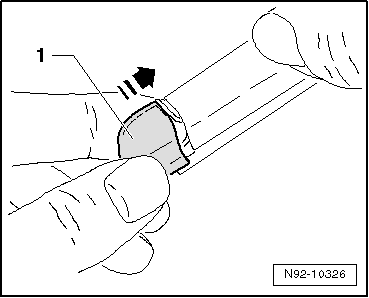

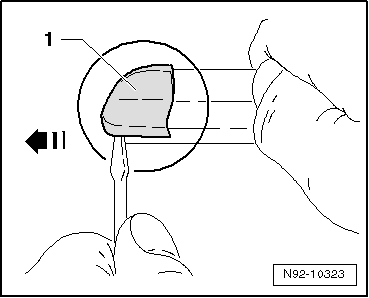

-  An dieser Seite, an der sich das Wischergummi nicht in der Führung verschieben lässt, die Kappe -1- vorsichtig abhebeln.

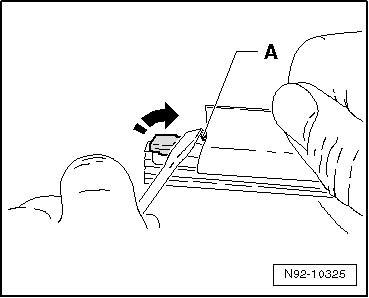

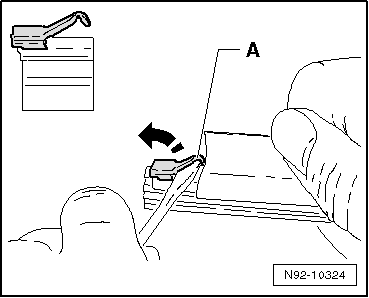

-  Mit einem geeigneten Schraubendreher die Wischergummiarretierung -A- durch Aufbiegen öffnen.

-  Wischergummi wechseln.


Hinweis

Auf den richtigen Sitz des Wischergummis in den Führungen des Wischerblatts achten.

-  Wischergummiarretierung -A- mit einem geeigneten Schraubendreher wieder herunterdrücken, bis sich das Wischergummi in der Führung nicht mehr verschieben lässt.

-  Die neue Kappe -1- aufsetzen und auf festen Sitz prüfen.

-  Scheibenwischerblatt einbauen.

-  Wischerblatt auf einwandfreie Funktion prüfen.

Scheibenwischermotor -V- aus- und einbauen


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.


Hinweis

• Das Steuergerät für Wischermotor -J400- und der Scheibenwischermotor -V- sind zu einer Baueinheit zusammengefasst. Wird das Steuergerät für Wischermotor -J400- getauscht, ist vorher die Codierung auszulesen und das neue Steuergerät für Wischermotor -J400- mit diesem Wert zu codieren.
• Die Abbildungen zeigen den Aus- und Einbau der Frontscheibenwischanlage an einem Linkslenker.
• Der Aus- und Einbau der Frontscheibenwischanlage an einem Rechtslenker erfolgt sinngemäß.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

-  Die Wischerarme in die Endablage laufen lassen und anschließend die Zündung ausschalten.

-  Batterie abklemmen.

-  Wischerarme ausbauen.

-  Wasserkastenabdeckung ausbauen → Karosserie-Montagearbeiten Außen.

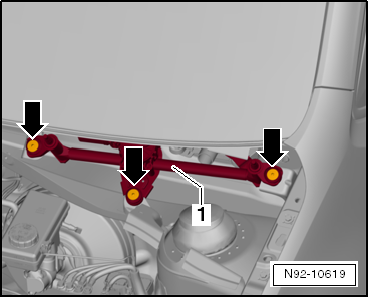

-  Die Befestigungsschrauben -Pfeile- herausschrauben und den Wischerrahmen mit Gestänge und Motor -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, seitlich etwas aus dem Wasserkasten nehmen.

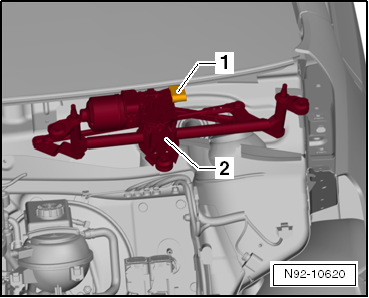

-  Stecker -1- entriegeln und abziehen und den Wischerrahmen mit Gestänge und Motor -2- aus dem Fahrzeug nehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Den Wischerrahmen mit Gestänge und Wischermotor -1- in den Wasserkasten einsetzen.

-  Befestigungsschrauben -Pfeile- hineindrehen.

-  Stecker auf den Anschluss am Wischermotor aufstecken und verrasten.

-  Wasserkastenabdeckung einbauen → Karosserie-Montagearbeiten Außen.

-  Batterie anklemmen.

-  Wischerarme einbauen.

Anzugsdrehmomente

•  "Montageübersicht - Frontscheibenwischanlage"

Scheibenwischermotor ersetzen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

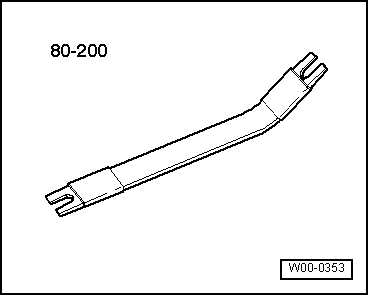

• Abdrückhebel -80-200-

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

-  Scheibenwischermotor ausbauen.

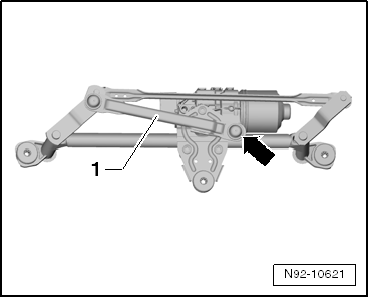

-  Das Gestänge -1- vom Kugelkopf der Motorkurbel -Pfeil- mit dem Abdrückhebel -80-200- abhebeln.

-  Die Befestigungsmutter -1- abschrauben und die Motorkurbel -3- von der Wischermotorwelle abziehen.

-  Die Befestigungsschrauben -Pfeile- herausschrauben, das Halteblech -4- abnehmen und den Wischermotor mit Steuergerät -2- aus dem Wischerrahmen nehmen.

Einbauen


ACHTUNG!

• Quetschgefahr!
• Durch drehende Teile kann es zu Quetschungen kommen.
• Den Wischermotor im ausgebauten Zustand nicht im Bereich drehender Teile festhalten.

-  Wischermotor in die Endstellung bringen:

• Batterie wieder anklemmen.
• Stecker an den Wischermotor stecken.
• Bei eingeschalteter Zündung kurz den Schalter für Scheibenwischer (Tippwischen) drücken und den Wischermotor in die Endstellung laufen lassen.
• Zündung ausschalten.
• Stecker vom Wischermotor entriegeln und abziehen.
• Batterie abklemmen.

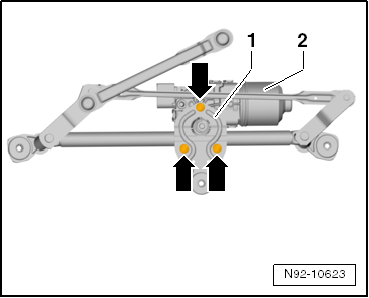

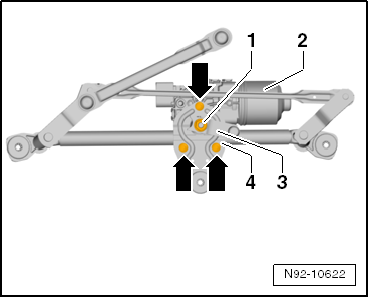

-  Den Wischermotor mit Steuergerät -2- in den Wischerrahmen einsetzen, das Halteblech -1- auflegen und mit den 3 Befestigungsschrauben -Pfeile- befestigen.

-  Die 3 Befestigungsschrauben -Pfeile- hineindrehen.

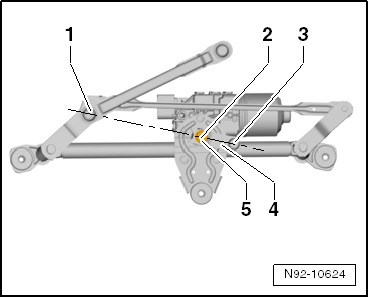

-  Die Motorkurbel -4- so auf die Welle des Wischermotors -2- aufsetzen, dass die 3 abgebildeten Punkte -1-, -2- und -3- in einer Linie liegen.

-  Befestigungsmutter -5- aufschrauben.

-  Den Kugelkopf -Pfeil- des Gestänges -1- auf die Motorkurbel aufdrücken und verrasten.

-  Scheibenwischermotor einbauen.

Anzugsdrehmomente

•  "Montageübersicht - Frontscheibenwischanlage"
