Volkswagen Up! Reparaturanleitung :: Armaturen, Instrumente, SVA

Volkswagen Up! Reparaturanleitung / Elektrische Anlage / Armaturen, Instrumente, SVA

Schalttafeleinsatz

Montageübersicht - Schalttafeleinsatz

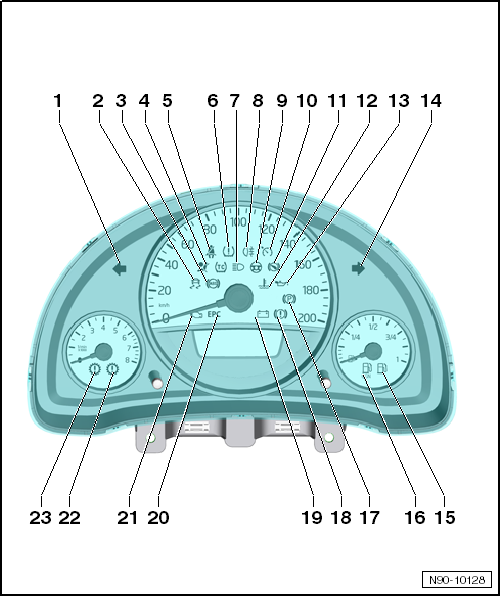

Montageübersicht - Schalttafeleinsatz, Kontrollleuchtensymbole, Benzinmotor


Hinweis

Ausstattungsabhängig kommen verschiedene Schalttafeleinsätze zum Einsatz, daher kann die Anordnung der Kontrollleuchten von der Darstellung abweichen.

VW UP. Elektrische Anlage


  1. Kontrollleuchte Blinkleuchte links
    • eingeschaltet
  2. Kontrollleuchte elektronisches Stabilisierungsprogramm (ESP)
    • Blinkt: Elektronisches Stabilisierungsprogramm (ESP) regelt
    • Leuchtet: ESP gestört oder ausgeschaltet
  3. Kontrollleuchte Antiblockiersystem (ABS)
    • Störung
  4. Kontrollleuchte Airbag-System / Gurtstraffer
    • Airbag- und/oder Gurtstraffer defekt
  5. Kontrollleuchte Sicherheitsgurte
    • Sicherheitsgurte anlegen!
  6. Kontrollleuchte Reifenkontrollanzeige
    • Der Reifendruck eines Rads ist zu gering oder ein Systemfehler liegt vor
  7. Kontrollleuchte Fernlicht
    • eingeschaltet
  8. Kontrollleuchte Nebelschlussleuchte
    • eingeschaltet
  9. Kontrollleuchte elektromechanische Servolenkung (EPS-Electronic Power Steering)
    • Leuchtet gelb: elektromechanische Servolenkung vermindert
    • Leuchtet rot: elektromechanische Servolenkung ausgefallen
  10. Kontrollleuchte Geschwindigkeitsregelanlage (GRA)
    • GRA regelt
  11. Kontrollleuchte "Fußbremse treten"
    • Aufforderung von automatisiertem Schaltgetriebe (SQ)
    • Kontrollleuchte nur bei Fahrzeugen mit automatisiertem Schaltgetriebe vorhanden
  12. Kontrollleuchte Kühlmitteltemperatur
    • Kühlmitteltemperatur zu hoch oder
    • Motorkühlmittelstand zu niedrig
  13. Kontrollleuchte Motoröldruck
    • Motoröldruck zu niedrig
    • Motor abstellen und Motorölstand prüfen
  14. Kontrollleuchte Blinkleuchte rechts
    • eingeschaltet
  15. Kontrollleuchte Kraftstoffvorrat
    • Kraftstoffvorrat zu niedrig (Reservemenge)
  16. Kontrollleuchte Kraftstoffvorrat Erdgas
    • Kontrollleuchte nur bei Erdgasfahrzeugen vorhanden
    • Kraftstoffvorrat zu niedrig (Reservemenge)
  17. Kontrollleuchte Handbremse
    • Handbremse angezogen
  18. Kontrollleuchte Bremsanlage
    • Leuchtet: Störung in der Bremsanlage
    • Leuchtet: Bremsflüssigkeitsmangel - Motor abstellen und Bremsflüssigkeit prüfen
  19. Kontrollleuchte Generator
    • Störung im Generator
  20. Kontrollleuchte Motorstörung EPC (elektrische Gasbetätigung)
    • Störung
  21. Kontrollleuchte elektrische On-Board-Diagnose (EOBD)
    • Störung in der Abgasanlage
  22. Kontrollleuchte Getriebefehler automatisiertes Schaltgetriebe (rot)
    • Kontrollleuchte nur bei Fahrzeugen mit automatischem Schaltgetriebe vorhanden
  23. Kontrollleuchte Getriebefehler automatisiertes Schaltgetriebe (gelb)
    • Kontrollleuchte nur bei Fahrzeugen mit automatisiertem Schaltgetriebe vorhanden

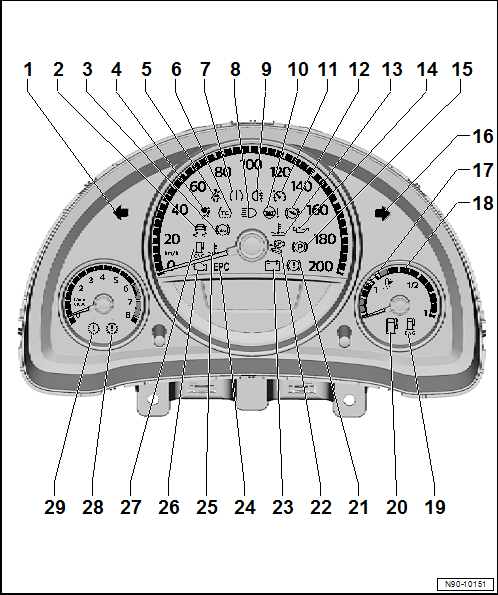

Montageübersicht - Schalttafeleinsatz, Kontrollleuchtensymbole, Erdgasmotor

VW UP. Elektrische Anlage


  1. Kontrollleuchte Blinkleuchte links
    • eingeschaltet
  2. Kontrollleuchte elektronisches Stabilisierungsprogramm (ESP)
    • Blinkt: Elektronisches Stabilisierungsprogramm (ESP) regelt
    • Leuchtet: ESP gestört oder ausgeschaltet
  3. Kontrollleuchte Antiblockiersystem (ABS)
    • Störung
  4. Kontrollleuchte Airbag-System / Gurtstraffer
    • Airbag- und/oder Gurtstraffer defekt
  5. Kontrollleuchte Sicherheitsgurte
    • Sicherheitsgurte anlegen!
  6. Kontrollleuchte Traction Control
    • Blinkt: regelt
    • Leuchtet: gestört oder systembedingt abgeschaltet
  7. Kontrollleuchte Reifenkontrollanzeige
    • Der Reifendruck eines Rads ist zu gering oder ein Systemfehler liegt vor
  8. Kontrollleuchte Fernlicht
    • eingeschaltet
  9. Kontrollleuchte Nebelschlussleuchte
    • eingeschaltet
  10. Kontrollleuchte elektromechanische Servolenkung (EPS-Electronic Power Steering)
    • Leuchtet gelb: elektromechanische Servolenkung vermindert
    • Leuchtet rot: elektromechanische Servolenkung ausgefallen
  11. Kontrollleuchte Geschwindigkeitsregelanlage (GRA)
    • GRA regelt
  12. Kontrollleuchte "Fußbremse treten"
    • Kontrollleuchte nur bei Fahrzeugen mit automatisiertem Schaltgetriebe vorhanden
    • Aufforderung von automatisiertem Schaltgetriebe (SQ)
  13. Kontrollleuchte Kühlmitteltemperatur (rot)
    • Kühlmitteltemperatur zu hoch oder
    • Kühlmittelstand zu niedrig
  14. Kontrollleuchte Motoröldruck
    • Motoröldruck zu niedrig
    • Motor abstellen und Motorölstand prüfen
  15. Kontrollleuchte Handbremse
    • Handbremse angezogen
  16. Kontrollleuchte Blinkleuchte rechts
    • eingeschaltet
  17. Kraftstoffvorratsanzeige Benzin
  18. Kraftstoffvorratsanzeige Erdgas
  19. Kontrollleuchte Kraftstoffvorrat Erdgas
    • Kraftstoffvorrat zu niedrig (Reservemenge)
  20. Kontrollleuchte Kraftstoffvorrat Benzin
    • Kraftstoffvorrat zu niedrig (Reservemenge)
  21. Kontrollleuchte Bremsanlage
    • Leuchtet: Störung in der Bremsanlage
    • Leuchtet: Bremsflüssigkeitsmangel - Motor abstellen und Bremsflüssigkeit prüfen
  22. Kontrollleuchte automatisiertes Schaltgetriebe
    • Blinkt: Fahrzeug ist nicht gegen Wegrollen gesichert
  23. Kontrollleuchte Drehstromgenerator
    • Störung im Drehstromgenerator
  24. Kontrollleuchte Motorstörung EPC (elektrische Gasbetätigung)
    • Störung
  25. Kontrollleuchte Kühlmitteltemperatur (blau)
    • Kühlmitteltemperatur zu niedrig
  26. Kontrollleuchte elektrische On-Board-Diagnose (EOBD)
    • Störung in der Abgasanlage
  27. Kontrollleuchte Kraftstoffvorrat Erdgasfahrzeug
    • Kraftstoffbehälter für Erdgas fast leer
  28. Kontrollleuchte Getriebefehler automatisiertes Schaltgetriebe (rot)
    • Kontrollleuchte nur bei Fahrzeugen mit automatisiertem Schaltgetriebe vorhanden
    • Störung im automatisierten Schaltgetriebe
  29. Kontrollleuchte Getriebefehler automatisiertes Schaltgetriebe (gelb)
    • Kontrollleuchte nur bei Fahrzeugen mit automatisiertem Schaltgetriebe vorhanden
    • Automatisiertes Schaltgetriebe überhitzt oder Gänge können nicht korrekt eingelegt werden

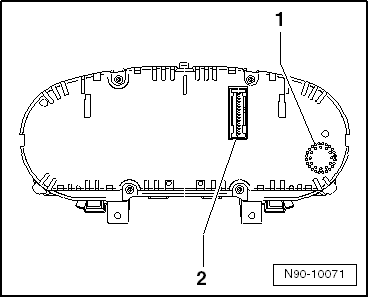

Montageübersicht - Schalttafeleinsatz, Rückseite


Hinweis

Der Schalttafeleinsatz darf nicht zerlegt werden. Im Bedarfsfall wird der Schalttafeleinsatz komplett ersetzt.

  1. Warnsummer
  2. Steckverbindung

Hinweis

Anschlussbelegung der Steckverbindung am Schalttafeleinsatz: → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte

VW UP. Elektrische Anlage


Schalttafeleinsatz -KX2- aus- und einbauen


Hinweis

-  Fahrzeugdiagnosetester anschließen.

-  Aktuelle Daten (Codierungen, Servicedaten, Wegstrecke) aus dem Schalttafeleinsatz auslesen → Fahrzeugdiagnosetester.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Das Lenkrad in der untersten Stellung arretieren.

-  Die Spaltabdeckung der Lenksäulenverkleidung aus der Schalttafel lösen → Karosserie-Montagearbeiten Innen.

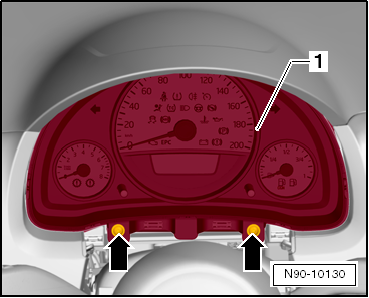

-  Die Befestigungsschrauben -Pfeile- des Schalttafeleinsatzes -1- herausschrauben.

-  Schalttafeleinsatz -1- gerade aus der Schalttafel herausziehen.

VW UP. Elektrische Anlage

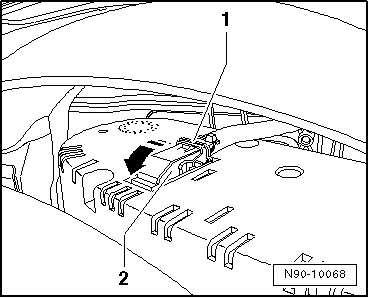

-  Arretierungsbügel -1- in -Pfeilrichtung- schwenken und die Steckverbindung -2- abziehen.

-  Schalttafeleinsatz aus dem Fahrzeug nehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente
