Volkswagen Up! Reparaturanleitung :: Ablagen/Abdeckungen

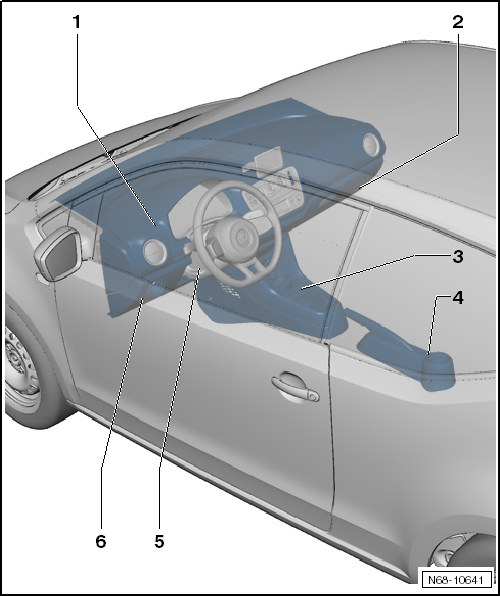

Einbauorteübersicht - Ablagen/Abdeckungen

1. Schalttafel
   • Schalttafel
2. Schalttafelabdeckung Beifahrerseite/Handschuhfach
   • ausstattungsabhängig
   • Montageübersicht - Handschuhfach
   • Schalttafelabdeckung Beifahrerseite aus- und einbauen
3. Mittelkonsole
   • Mittelkonsole
4. Verkleidung für Handbremshebel
   • Montageübersicht - Verkleidung für Handbremshebel
5. Lenksäulenverkleidung
   • Montageübersicht - Lenksäulenverkleidung
6. Schalttafelabdeckung Fahrerseite
   • Montageübersicht - Schalttafelabdeckung Fahrerseite

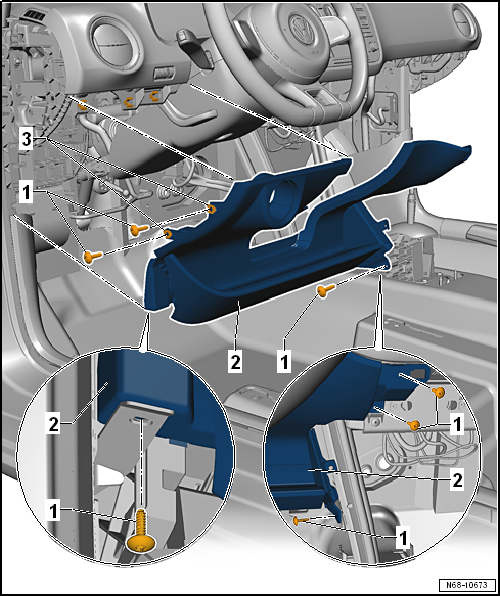

Montageübersicht - Schalttafelabdeckung Fahrerseite

1. Schraube
   • 6 Stück
   • 1,5 Nm
2. Schalttafelabdeckung Fahrerseite
   • mit oder ohne Ablagefach (ausstattungsabhängig)
   • aus- und einbauen
3. Schnappmutter

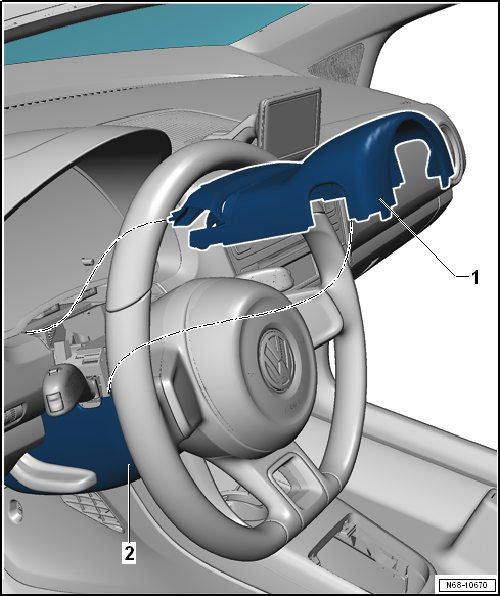

Montageübersicht - Lenksäulenverkleidung

1. Lenksäulenverkleidung oben
   • aus- und einbauen
   • mit Spaltabdeckung Schalttafeleinsatz
   • Spaltabdeckung Schalttafeleinsatz lösen und befestigen
2. Lenksäulenverkleidung unten
   • aus- und einbauen

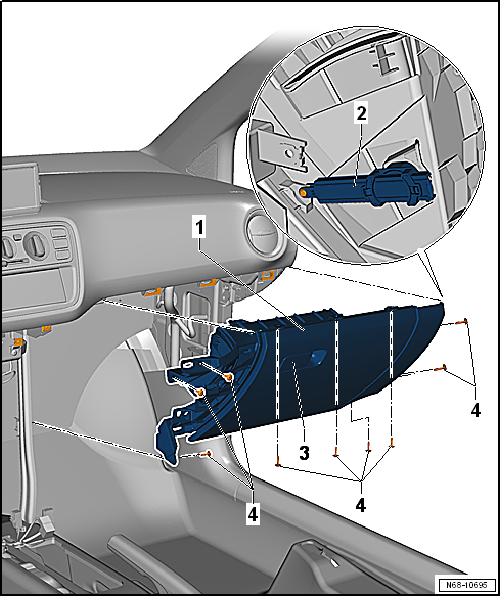

Montageübersicht - Handschuhfach

1. Handschuhfach
   • aus- und einbauen
2. Bremselement Handschuhfachdeckel
   • aus- und einbauen
3. Handschuhfachöffner
   • aus- und einbauen
4. Schraube
   • 9 Stück
   • 1,5 Nm

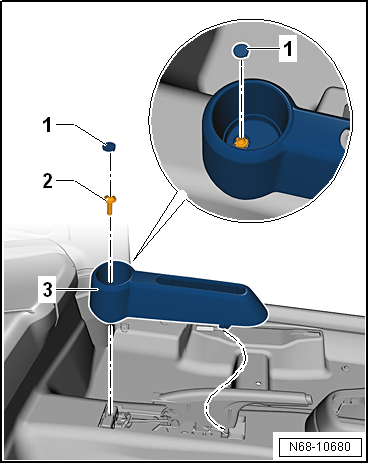

Montageübersicht - Verkleidung Handbremshebel

1. Abdeckkappe
2. Schraube
   • 1,5 Nm
3. Verkleidung Handbremshebel
   • aus- und einbauen
4. Schnappmutter

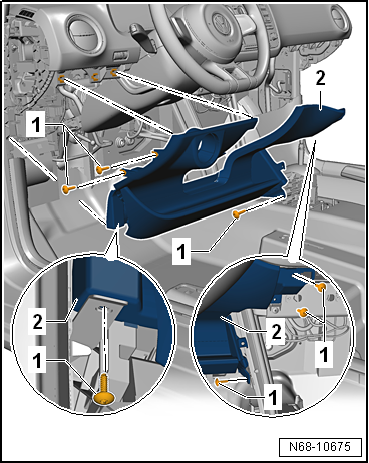

Schalttafelabdeckung Fahrerseite aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Abdeckung seitlich Schalttafel, Fahrerseite ausbauen.

-  Lichtschalter -E1- ausbauen → Elektrische Anlage.

-  Mittelkonsole ausbauen.

-  A-Säulen-Verkleidung unten, Fahrerseite ausbauen.

-  Schrauben -1- herausdrehen.

-  Schalttafelabdeckung Fahrerseite -2- von der Schalttafel abnehmen.

Einbauen

Wird bei einem e-up! 2014► die Schalttafelabdeckung Fahrerseite ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Schalttafel zugewandten Seite der Abdeckung aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Spaltabdeckung Schalttafeleinsatz lösen und befestigen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Lösen

-  Hebel der Lenkradverstellung lösen.

-  Lenksäule ganz nach unten drücken und feststellen.

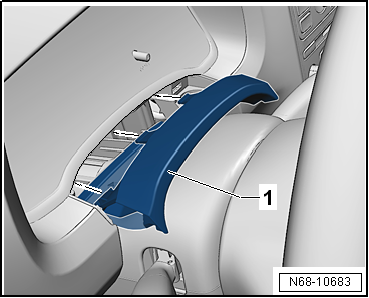

-  Spaltabdeckung Schalttafeleinsatz -1- mit Demontagekeil -3409- aus den Aufnahmen am Schalttafeleinsatz lösen.

Befestigen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

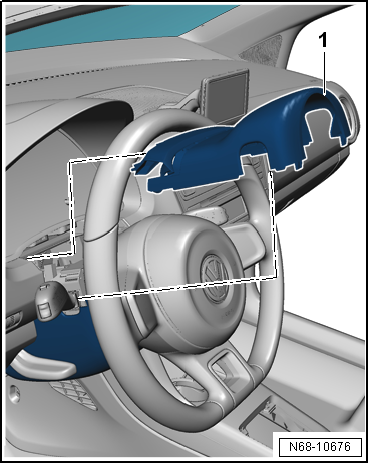

Lenksäulenverkleidung oben aus- und einbauen

Ausbauen

-  Spaltabdeckung Schalttafeleinsatz lösen.

-  Lenksäulenverkleidung oben -1- mit Spaltabdeckung Schalttafeleinsatz lösen und abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

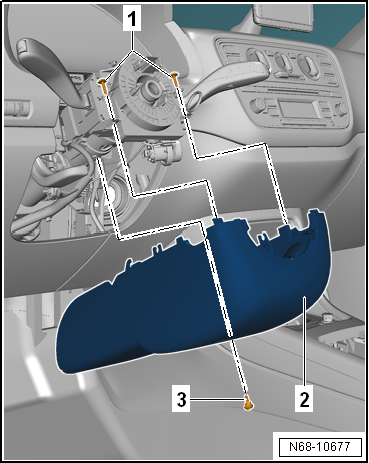

Lenksäulenverkleidung unten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Lenksäulenverkleidung oben ausbauen.

-  Airbag-Einheit mit Zünder ausbauen.

-  Lenkrad ausbauen → Fahrwerk, Achsen, Lenkung.

-  Zündschlüssel abziehen.

-  Schrauben -1- aus der Lenksäulenverkleidung unten -2- herausdrehen (1,5 Nm).

-  Schraube -3- aus der Lenksäulenverkleidung unten -2- herausdrehen (3 Nm).

-  Lenksäulenverkleidung unten -2- lösen und von der Lenksäule abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

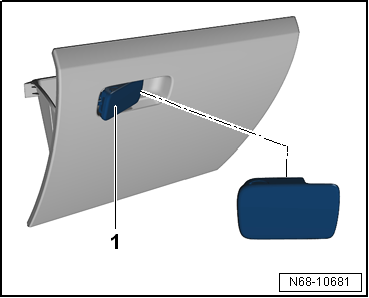

Handschuhfachöffner aus- und einbauen


Hinweis

• Ein separater Ausbau des Schließzylinders ist nicht möglich.
• Es kann nur die Entriegelungstaste des Handschuhfachöffners ersetzt werden.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Handschuhfach öffnen.

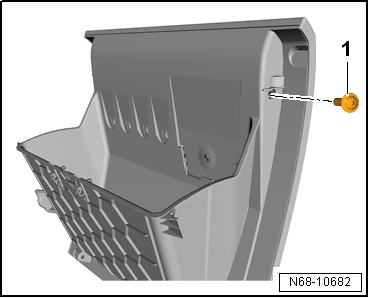

-  Schraube -1- aus dem Handschuhfachdeckel herausdrehen (1,5 Nm).

-  Entriegelungstaste -1- vom Handschuhfachdeckel abnehmen.

Einbauen

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

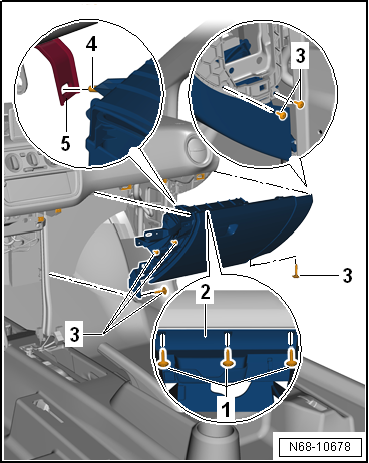

Handschuhfach aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Mittelkonsole ausbauen.

-  Abdeckung seitlich Schalttafel, Beifahrerseite ausbauen.

-  A-Säulen-Verkleidung unten, Beifahrerseite ausbauen.

-  Handschuhfachdeckel öffnen und Schrauben -1- herausdrehen danach den Handschuhfachdeckel schließen.

-  Verbleibende Schrauben -3- herausdrehen (1,5 Nm).

-  Handschuhfach -2- lösen und von der Schalttafel abnehmen.

Einbauen

Wird bei einem e-up! 2014► das Handschuhfach ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Schalttafel zugewandten Seite vom Handschuhfach aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Zentrierdorn -4- in die Aufnahme -5- einsetzen.

Schalttafelabdeckung Beifahrerseite aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  Mittelkonsole ausbauen.

-  Abdeckung seitlich Schalttafel, Beifahrerseite ausbauen.

-  A-Säulen-Verkleidung unten, Beifahrerseite ausbauen.

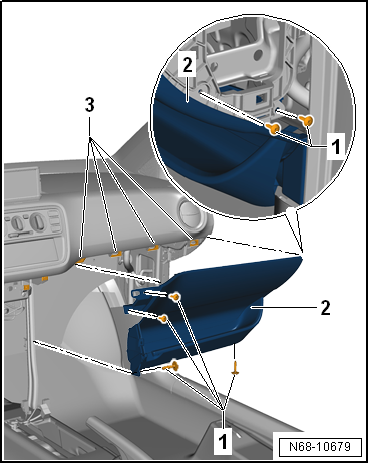

-  Schrauben -1- herausdrehen (1,5 Nm).

-  Schalttafelabdeckung Beifahrerseite -2- lösen und von der Schalttafel abnehmen.

Einbauen

Wird bei einem e-up! 2014► die Schalttafelabdeckung Beifahrerseite ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Schalttafel zugewandten Seite vom Handschuhfach aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Alle Aufnahmen der Schalttafelabdeckung Beifahrerseite sind ordnungsgemäß mit den Halteklammern -3- in der Schalttafel zu verrasten.

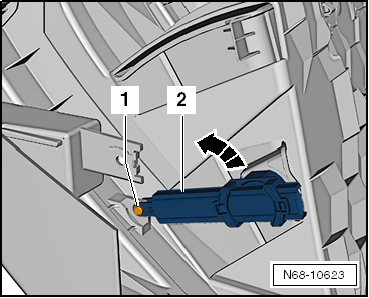

Bremselement Handschuhfachdeckel aus- und einbauen

Ausbauen

-  Handschuhfach ausbauen.

-  Scharnierbolzen -1- herausziehen.

-  Bremselement Handschuhfachdeckel -2- entgegen dem Uhrzeigersinn entriegeln -Pfeil- und abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

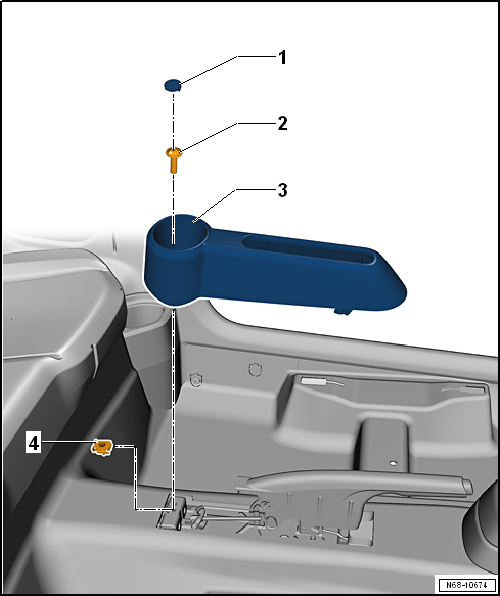

Verkleidung Handbremshebel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Zur besseren Darstellung des Arbeitsablaufs sind die Vordersitze in den folgenden Abbildungen nicht dargestellt.

Ausbauen

-  Handbremshebel in die oberste Position stellen.

-  Abdeckkappe -1- entfernen und Schraube -2- herausdrehen.

-  Verkleidung Handbremshebel -3- hinten anheben und nach vorn über den Handbremshebel abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Handbremshebel in die oberste Position stellen.

-  Verkleidung Handbremshebel in Karosserie einhaken.
