Volkswagen Up! Reparaturanleitung :: Leitungsstrang-Reparaturset

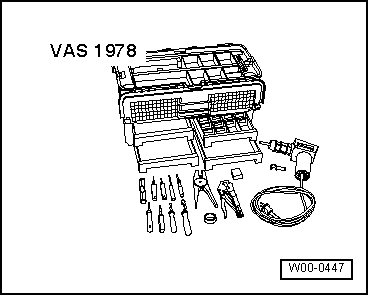

Leitungsstrang-Reparaturset -VAS 1978-

Das Leitungsstrang-Reparaturset -VAS 1978- ermöglicht eine optimale Reparaturqualität im Bereich der Fahrzeugelektrik. Mit den Werkzeugen können Reparaturen im Bereich der Steckverbindungen und bei Leitungsunterbrechungen durchgeführt werden. Dazu werden komplette Reparaturleitungen mit bereits angecrimpten Kontakten verwendet und mit Hilfe von Quetschverbindern mit dem fahrzeugeigenen Leitungsstrang verbunden. Eine Anschlagzange mit drei unterschiedlichen Quetschmulden und ein Heißluftgebläse zum Schrumpfen der Quetschverbinder sorgen für eine einwandfreie elektrische Verbindung.


Hinweis

Zusätzliche Informationen:

→ Bedienungsanleitung Leitungsstrang-ReparatursetVAS 1978

VW UP. Elektrische Anlage Allgemeine Informationen

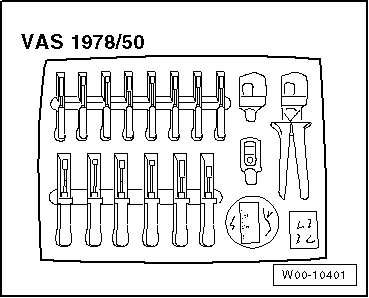

Aufrüstsatz -VAS 1978/50-

Der Aufrüstsatz -VAS 1978/50- wird benötigt um das "alte"Leitungsstrang-Reparaturset -VAS 1978-, auf den neuen Stand vom Leitungsstrang-Reparaturset -VAS 1978A- zu bringen. Der Aufrüstsatz beinhaltet 4 Montage- und 10 Entriegelungswerkzeuge sowie die neue Crimpzange für Quetschverbinder mit den Wechselköpfen für 0,35 - 2,5 mm 2-VAS 1978/1-1-, 4,0 - 6,0 mm²-VAS 1978/2 A- und dem Wechselkopf JPT-Kontakte -VAS 1978/9-1-. Weiterhin enthalten sind neue Aufkleber, eine neue Bedienungsanleitung, Quetschverbinder für 0.35mm2 - Leitungsquerschnitt und eine Rolle schwarzes Filzklebeband.

VW UP. Elektrische Anlage Allgemeine Informationen

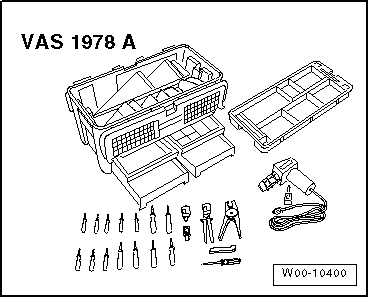

Leitungsstrang-Reparaturset -VAS 1978A-

Das neue Leitungsstrang-Reparaturset -VAS 1978A- ermöglicht eine optimale Reparaturqualität im Bereich der Fahrzeugelektrik. Mit den neuen Zangen können Reparaturen im Bereich der Steckverbindungen und bei Leitungsunterbrechungen durchgeführt werden. Dazu werden komplette Reparaturleitungen mit bereits angecrimpten Kontakten verwendet und mit Hilfe von vier verschiedenen Sorten Quetschverbindern mit dem fahrzeugeigenen Leitungsstrang verbunden. Eine neue Crimpzange mit auswechselbaren Köpfen und ein Heißluftgebläse zum Schrumpfen der Quetschverbinder sorgen für eine einwandfreie elektrische Verbindung.


Hinweis

Zusätzliche Informationen:

→ Bedienungsanleitung Leitungsstrang-ReparatursetVAS 1978A

VW UP. Elektrische Anlage Allgemeine Informationen

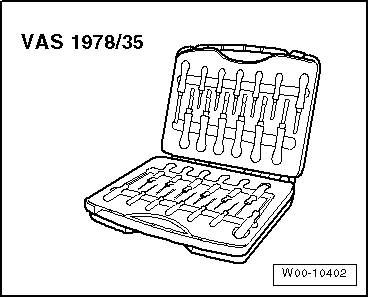

Entriegelungswerkzeugset -VAS 1978/35-

Das Entriegelungswerkzeugset -VAS 1978/35- dient zum Entriegeln der verschiedensten Primär- und Sekundärverriegelungen an Konzernfahrzeugen. Das Set besteht aus 26 verschiedenen Werkzeugen, mit denen z. B. Rundstecksysteme, Flachkontakte mit einer oder zwei Verrastungen oder auch Einzelleitungsabdichtungen fachgerecht entriegelt bzw. montiert werden können.

Die Zuordnung der richtigen Entriegelungswerkzeuge zu den jeweiligen Verriegelungen können Sie der Tabelle in der → Bedienungsanleitung des VAS 1978/35 entnehmen.

VW UP. Elektrische Anlage Allgemeine Informationen


Leitungsstrang-und Steckerreparatur

Allgemeine Hinweise zur Reparatur an der Fahrzeugelektrik   Vorsicht! Zum Ab- und Anklemmen der Batterie müssen Sie die Vorgehensweise, wie im Reparaturleitfaden beschrieben, einhalten. ...

Werkzeugbeschreibungen

Anschlagzange mit Einsatz Die Anschlagzange ohne Einsatz -VAS 1978/1-, mit dem Einsatz für Anschlagzange -VAS 1978/2-, ist Bestandteil vom Leitungsstrang-Reparaturset -VAS 1978- und wird zum Ver ...
