Volkswagen Up! Reparaturanleitung :: Hohlraumkonservierung

Volkswagen Up! Reparaturanleitung / Fahrzeugspezifische Informationen Lack / Hohlraumkonservierung

Hohlraumkonservierung, Karosserie-Gesamtansicht

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

VW UP. Fahrzeugspezifische Informationen Lack

Hohlraumkonservierung, Karosserie vorn

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

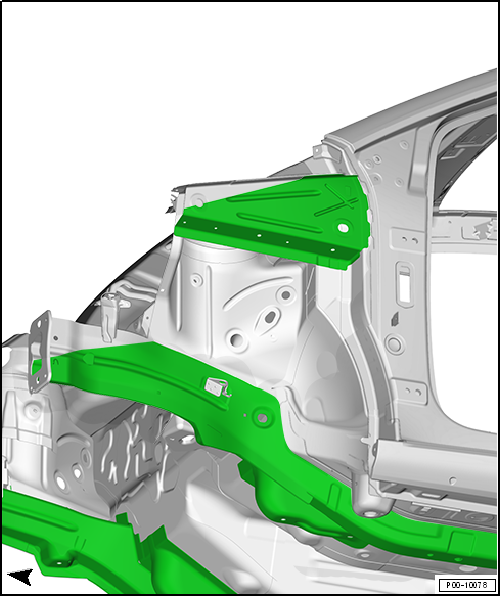

Hohlraumkonservierung Vorderwagen

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack

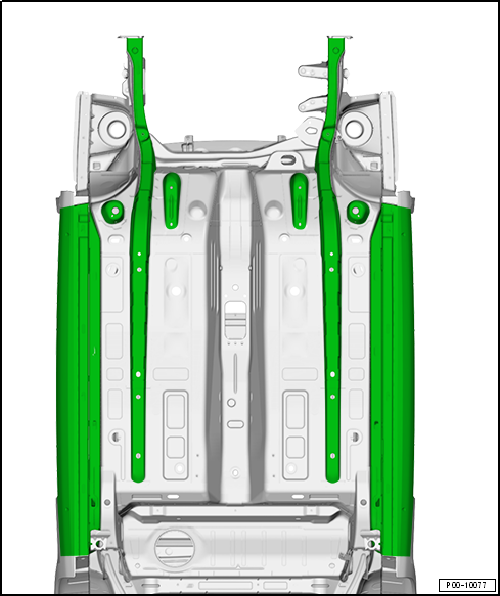

Hohlraumkonservierung, Karosserie Mitte

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

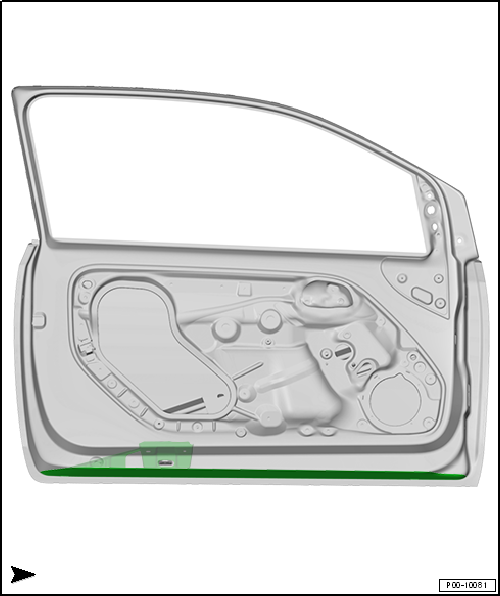

Hohlraumkonservierung Tür, 2-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

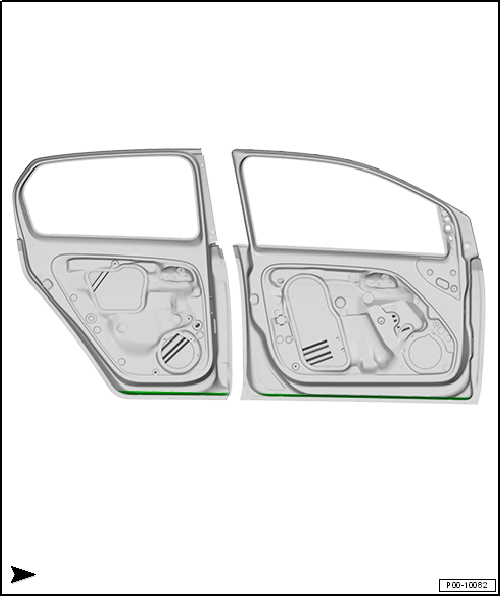

Hohlraumkonservierung Tür, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack

Hohlraumkonservierung, Karosserie hinten

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

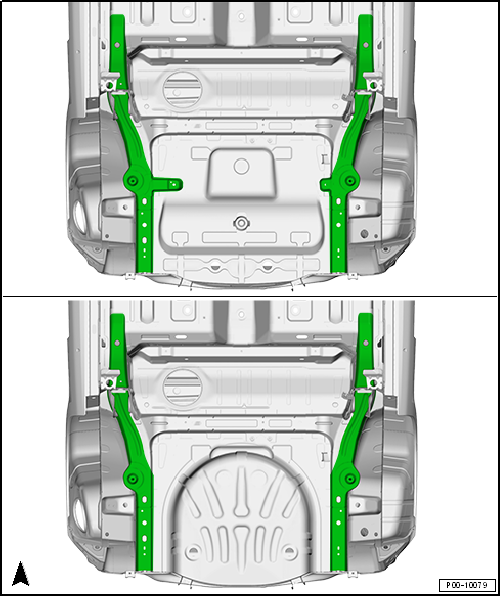

Hohlraumkonservierung Reserveradmulde

Obere Abbildung zeigt ein CNG-Fahrzeug (Gasfahrzeug)

Untere Abbildung zeigt ein herkömmliches Fahrzeug

VW UP. Fahrzeugspezifische Informationen Lack

Hinweis

Die dargestellten Bereiche sind hohlraumkonserviert und müssen nach einer Reparatur wieder konserviert werden.

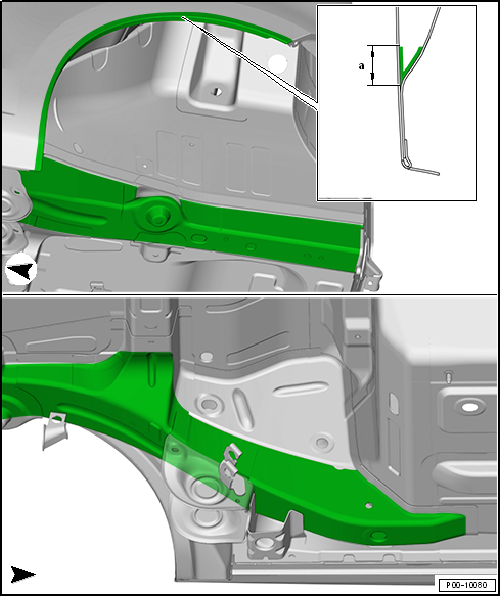

Hohlraumkonservierung Seitenteil, Radhaus und Längsträger hinten innerhalb umlaufend

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack
