Ãœbersicht Bedienungs- und Anzeigeeinheit

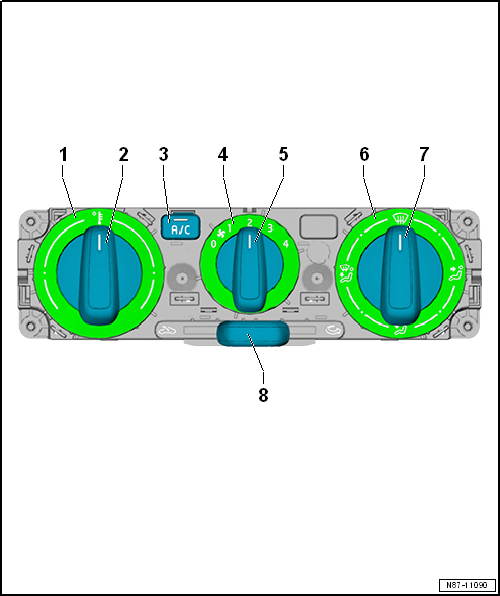

Ãœbersicht - Bedienungs- und Anzeigeeinheit, ab KW 22/2012

1. Anzeige der Temperatureinstellung
   • Zeigt den eingestellten Temperaturbereich an.
2. Drehknopf zur Temperatureinstellung
   • links: Temperatur verringern.
   • rechts: Temperatur erhöhen.
3. Taster für A/C
   • Schaltet den Klimakompressor über die Magnetkupplung für Klimaanlage -N25- ein.
4. Anzeige der Gebläsestufe
   • Zeigt die eingestellte Gebläsestufe an.
5. Drehknopf zur Einstellung der Gebläsestufe
   • links: Gebläsestufe verringern.
   • rechts: Gebläsestufe erhöhen.
6. Anzeige der Luftverteilung
   • Zeigt den eingestellten Luftaustritt an.
7. Drehknopf zur Einstellung der Luftverteilung
   • Einstellung des Luftaustritts über die entsprechenden Luftausströmer
8. Schieberegler für Frisch- und Umluftbetrieb
   • Durch Betätigen des Reglers ganz nach rechts wird auf 100 % Umluftbetrieb gestellt und das Eindringen verunreinigter Luft in den Innenraum verhindert.

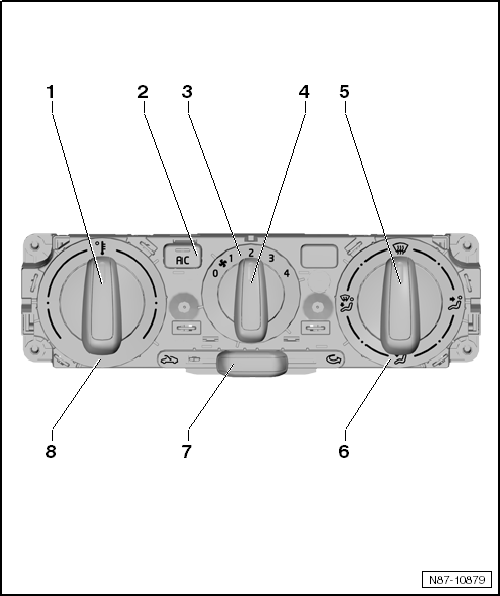

Ãœbersicht - Bedienungs- und Anzeigeeinheit, bis KW 21/2012

1. Drehknopf zur Temperatureinstellung
   • links: Temperatur verringern.
   • rechts: Temperatur erhöhen.
2. Taster für AC
   • Schaltet den Klimakompressor über die Magnetkupplung für Klimaanlage -N25- ein.
3. Anzeige der Gebläsestufe
   • Zeigt die eingestellte Gebläsestufe an.
4. Drehknopf zur Einstellung der Gebläsestufe
   • links: Gebläsestufe verringern.
   • rechts: Gebläsestufe erhöhen.
5. Drehknopf zur Einstellung der Luftverteilung
   • Einstellung des Luftaustritts über die entsprechenden Luftausströmer
6. Anzeige der Luftverteilung
   • Zeigt den eingestellten Luftaustritt an.
7. Schieberegler für Frisch- und Umluftbetrieb
   • Durch Drücken des Reglers ganz nach rechts wird auf 100 % Umluftbetrieb gestellt und das Eindringen verunreinigter Luft in den Innenraum verhindert.
8. Anzeige der Temperatureinstellung
   • Zeigt den eingestellten Temperaturbereich an.

Bedienungs- und Anzeigeeinheit aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

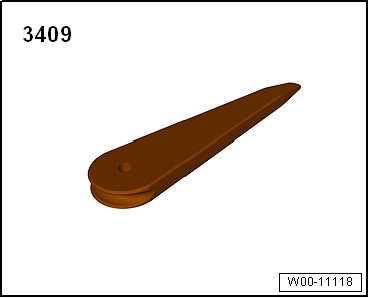

• Demontagekeil -3409-

Ausbauen

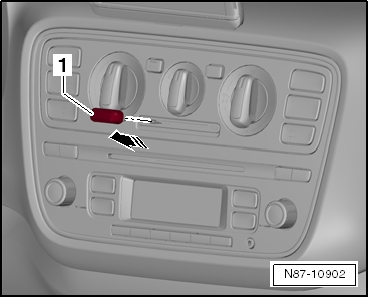

-  Schieberegler für Frisch- und Umluftbetrieb -1- in -Pfeilrichtung- abnehmen.

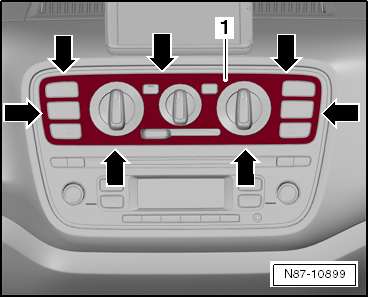

-  Blende -1- mit Demontagekeil -3409- an den entsprechenden Stellen -Pfeile- ausclipsen und Blende -1- abnehmen.

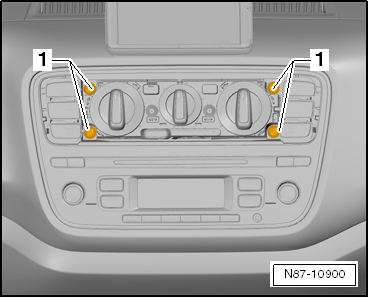

-  Schrauben -1- (1,5 Nm) herausdrehen.

-  Je nach Fahrzeugausstattung Radio → Kommunikation; oder Blende Mitte ausbauen → Karosserie-Montagearbeiten Innen.

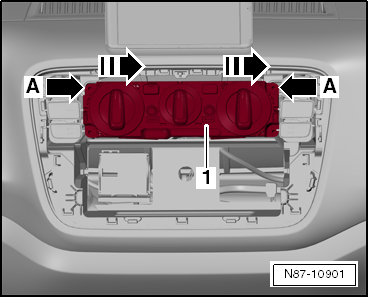

-  Bedienungs- und Anzeigeeinheit -1- aus den Aufnahmen -Pfeile A- in -Pfeilrichtung- aushaken und nach vorn ziehen.

-  Steckverbindungen an der Bedienungs- und Anzeigeeinheit -1- trennen.

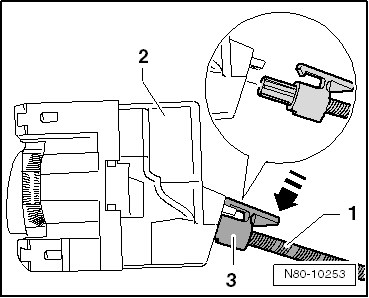

-  Flexible Wellen -1- für Defrost- und Luftverteilerklappe, Temperaturklappe und Bowdenzug für Frisch-/Umluftklappe an der Bedienungs- und Anzeigeeinheit -2- trennen.

-  Bedienungs- und Anzeigeeinheit herausnehmen.


Hinweis

Der Anschluss der flexiblen Welle -3- wird als "Terminal" bezeichnet.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge dabei ist Folgendes zu beachten:

• Schieberegler für Frisch- und Umluftbetrieb immer mit Steckfuß nach oben anbauen.


Hinweis

Bei der Montage der flexiblen Wellen müssen die Stelleinheiten und die Drehknöpfe an der Regulierung für Heizluft und Frischluft eine bestimmte Lage zueinander haben, sonst kommt es zu Fehlfunktionen.

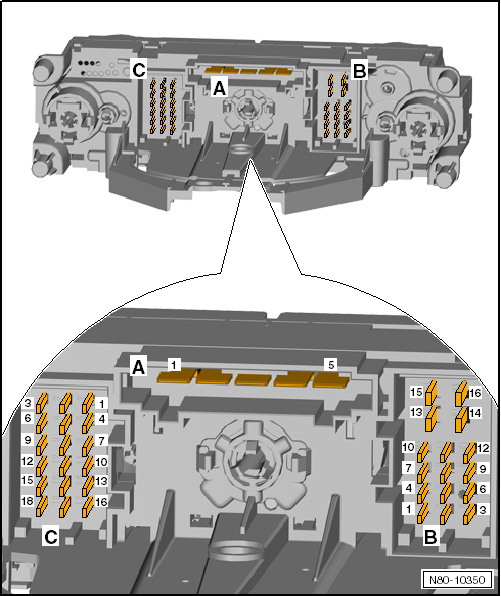

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit

1. Steckverbindung Gebläse 5 - polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
2. Steckverbindung 16- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
3. Steckverbindung 18- polig
   • Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.

Weitere Bauteile zur Steuerung und Regelung

Temperaturfühler für Außentemperatur -G17- aus- und einbauen

Ausbauen

-  Stoßfänger vorn ausbauen → Karosserie-Montagearbeiten Außen.

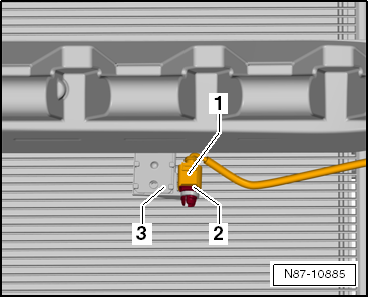

-  Steckverbindung -1- vom Temperaturfühler für Außentemperatur -G17--2- trennen.

-  Temperaturfühler für Außentemperatur -G17--2- aus dem Halter -3- herausnehmen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.

Luftführung

Montageübersicht - Luftführung und Luftverteilung im Fahrgastraum Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten sie sinngemäß. Schalttafel Luftausstrà ...
