Volkswagen Up! Reparaturanleitung :: Batterie

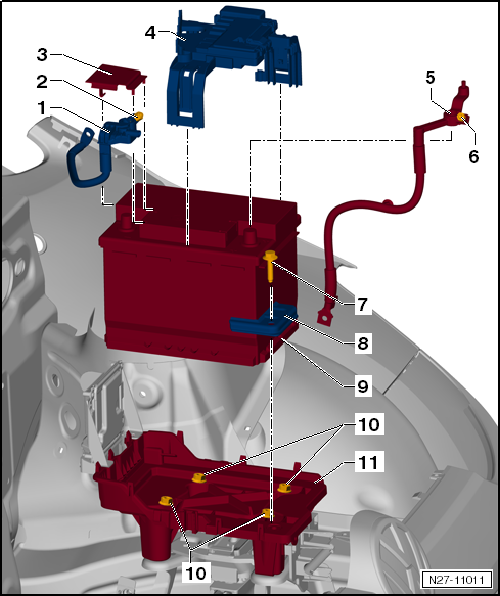

Montageübersicht - Batterie

Warnhinweise und Sicherheitsvorschriften

Alle Anweisungen und Hinweise zu diesem Kapitel finden Sie in dem Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen". Ein Link auf diesen Reparaturleitfaden ist zurzeit aus technischen Gründen nicht möglich. Bitte den Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen" manuell in der ELSA auswählen.

Batteriepolverschraubung

Alle Anweisungen und Hinweise zu diesem Kapitel finden Sie in dem Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen". Ein Link auf diesen Reparaturleitfaden ist zurzeit aus technischen Gründen nicht möglich. Bitte den Reparaturleitfaden "Elektrische Anlage Allgemeine Informationen" manuell in der ELSA auswählen.

1. Batteriepolklemme Masseleitung
   • Hinweise zur Verschraubung der Batteriepole beachten
   • Ausstattungsabhängig kann hier das Steuergerät für Batterieüberwachung -J367- verbaut sein.
   • Steuergerät für Batterieüberwachung -J367- aus- und einbauen
   • Anzugsdrehmoment Mutter an Rohbau: 20 Nm
2. Befestigungsmutter Batteriepolklemme Masseleitung
   • M6
   • Anzugsdrehmoment: 6 Nm
3. Abdeckkappe Masseleitung
4. E-Box mit Halter
   • aus- und einbauen
   • Anzugsdrehmoment Befestigungsmutter E-Box an Batteriepolklemme Plusleitung: 6 Nm
5. Batteriepolklemme Plusleitung
   • Anzugsdrehmoment Befestigungsmutter E-Box an Batteriepolklemme Plusleitung: 6 Nm
6. Befestigungsmutter Batteriepolklemme Plusleitung
   • Hinweise zur Verschraubung der Batteriepole beachten
   • M6
   • Anzugsdrehmoment: 6 Nm
7. Befestigungsschraube Klemmplatte
   • M8
   • Anzugsdrehmoment: 9 Nm
8. Klemmplatte
   • Montagehinweis beachten
9. Batterie
   • Bei Fahrzeugen mit Start-Stopp-System: Hinweise zum Ersetzen der Batterie beachten.
   • aus- und einbauen
10. Befestigungsmuttern Batterieträger
    • M6
    • Anzugsdrehmoment: 9 Nm
11. Batterieträger
    • aus- und einbauen
    • Befestigungsmuttern Batterieträger an Rohbau: 15 Nm
    • Befestigungsschrauben Halter Motorsteuergerät an Batterieträger: 8 Nm

Batterie aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-


ACHTUNG!

Verletzungsgefahr! Warnhinweise und Sicherheitsvorschriften beachten !


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Ersetzen der Batterie bei Fahrzeugen mit Start-Stopp-System:

Aufgrund der höheren Anforderung an die Zyklenfestigkeit kommt bei Fahrzeugen mit Start-Stopp-System eine spezielle Starterbatterie zum Einsatz.

Beim Ersetzen der Starterbatterie auf die korrekte Ersatzteilbezeichnung in → ETKA (Elektronischer Teilekatalog) achten. Starterbatterien für den Einsatz in Fahrzeugen mit Start-Stopp-System sind durch den Aufdruck "AGM" (Absorbent Glass Mat) oder "EFB" (Enhanced Flooded Battery) gekennzeichnet.


Hinweis

• Bei Fahrzeugen mit Batteriesensor (Start-Stopp-System) muss nach dem Einbau einer neuen Starterbatterie die Batterie-Parametrierung durchgeführt werden.
• Durch die Batterie-Parametrierung werden die technischen Werte der neuen Batterie an die Batterieüberwachung übermittelt.
• Batterie-Parametrierung durchführen.

Ausbauen

-  Batterie abklemmen.

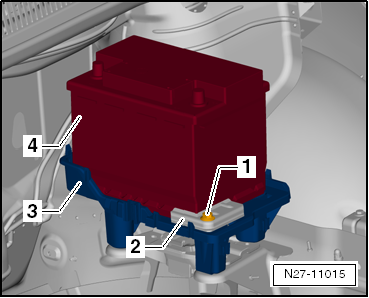

-  Die Befestigungsschraube -1- abschrauben und die Klemmplatte -2- abnehmen.

-  Batterie -4- herausnehmen.

Einbauen


Vorsicht!

Bei einer lose montierten Batterie bestehen folgende Gefahren:

• Verkürzte Lebensdauer durch Rüttelschäden (Explosionsgefahr).
• Beschädigungen an den Gitterplatten der Batterie.
• Beschädigung des Batteriegehäuses durch den Befestigungsbügel (möglicher Säureaustritt, hohe Folgekosten).
• Mangelhafte Crashsicherheit.

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Batterie -4- auf den Batterieträger -3- aufsetzen und nach hinten schieben.

-  Klemmplatte -2- aufsetzen und mit der Befestigungsschraube -1- festschrauben.

-  Die Batterie nach dem Einbau auf festen Sitz prüfen.

-  Batterie anklemmen.


Hinweis

• Bei Fahrzeugen mit Batteriesensor (Start-Stopp-System) muss nach dem Einbau einer neuen Starterbatterie die Batterie-Parametrierung durchgeführt werden.
• Durch die Batterie-Parametrierung werden die technischen Werte der neuen Batterie an die Batterieüberwachung übermittelt.
• Batterie-Parametrierung durchführen.

Anzugsdrehmomente

•  "Montageübersicht - Batterie"

Masseleitung mit Steuergerät für Batterieüberwachung -J367- aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

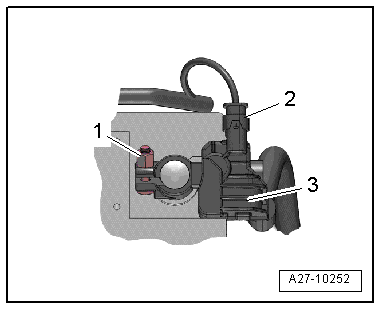

-  Elektrische Steckverbindung -2- am Steuergerät für Batterieüberwachung -J367--3- trennen.

-  Batterie -A- ausbauen.

-  Motorsteuergerät ausbauen.

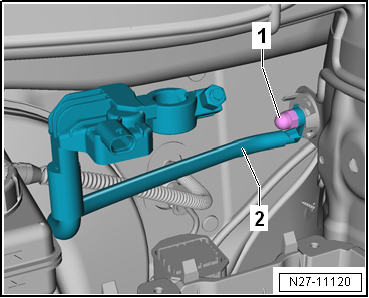

-  Mutter -1- abschrauben.

-  Masseleitung mit Steuergerät für Batterieüberwachung -J367--2- abnehmen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Steuergerät für Batterieüberwachung -J367- anpassen.

Anzugsdrehmomente

•  "Montageübersicht - Batterie"

Steuergerät für Batterieüberwachung -J367- anpassen

Nach dem Einbau einer neuen Starterbatterie bzw. eines neuen Steuergeräts für Batterieüberwachung -J367- muss das Steuergerät für Batterieüberwachung -J367- angepasst werden.

-  Fahrzeugdiagnosetester anschließen.

-  Steuergerät für Batterieüberwachung -J367- anpassen → Fahrzeugdiagnosetester.

Batterie ab- und anklemmen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Batterie-Nachladung oder Fremdstart an Fahrzeugen mit Start-Stopp-System:

Bei Nachladung oder Fremdstart an Fahrzeugen mit Start-Stopp-System Folgendes beachten: Mithilfe des Ladekabels zuerst die Pluspole verbinden; dann die Karosserie-Masse verbinden. Auf diese Weise wird sichergestellt, dass der Batteriesensor nicht überbrückt wird. Die direkte Aufladung der Batterie am Minuspol führt dazu, dass der Batteriesensor überbrückt wird und die Batteriedaten während des Ladevorgangs nicht vom Sensor erfasst werden. Die im Diagnose-Interface für Datenbus abgelegten Werte zum Batteriezustand stimmen dann nicht mehr mit den Werten der geladenen Batterie überein.


ACHTUNG!

Verletzungsgefahr! Warnhinweise und Sicherheitsvorschriften beachten !

Batterie abklemmen


Hinweis

• Durch das Abklemmen der Batterie-Masseleitung (Stromunterbrechung) wird das sichere Arbeiten an der elektrischen Anlage ermöglicht.
• Das Abklemmen der Batterie-Plusleitung ist nur für den Ausbau der Batterie erforderlich.

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Falls eingebaut, die Abdeckkappe Batteriepolklemme Masseleitung hochklappen.

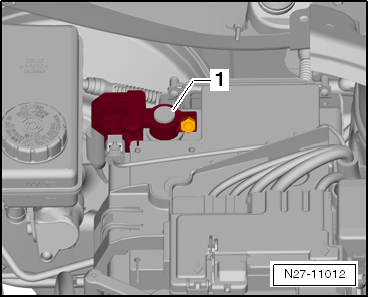

-  Zuerst die Mutter der Batteriepolklemme der Masseleitung -1- lösen und die Polklemme vom Batterie-Minuspol abziehen.

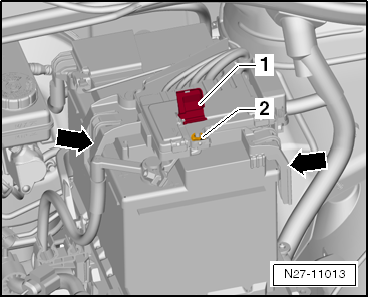

-  Deckel an der E-Box -1- hochklappen und die Befestigungsmutter -2- abschrauben.

-  Auf beiden Seiten die Verrastungen -Pfeile- des E-Box-Halters entriegeln und die E-Box zusammen mit dem Halter von der Batterie nach oben abnehmen.

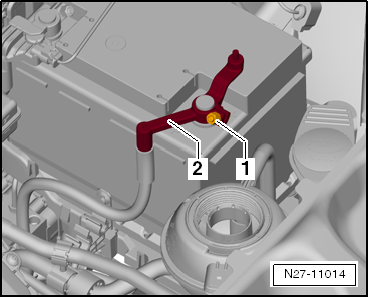

-  Anschließend die Mutter der Batteriepolklemme der Plusleitung -1- lösen und die Polklemme -2- vom Batterie-Pluspol abziehen.

Batterie anklemmen


Vorsicht!

Verschraubung der Batteriepole beachten.

-  Die Batteriepolklemme der Plusleitung -2- auf den Pluspol der Batterie stecken. Die Befestigungsmutter -1- mit dem in der Montageübersicht vorgeschriebenen Anzugsdrehmoment anziehen.

-  Die E-Box zusammen mit dem Halter auf die Batterie aufsetzen und sicher verrasten -Pfeile-.

-  Befestigungsmutter -2- aufschrauben und mit dem in der Montageübersicht vorgeschriebenen Anzugsdrehmoment anziehen.

-  Deckel -1- schließen und verrasten.

-  Die Batteriepolklemme der Masseleitung -1- auf den Minuspol der Batterie stecken.

-  Die Befestigungsmutter festziehen.

-  Die in der Tabelle aufgeführten Arbeitsschritte abarbeiten.

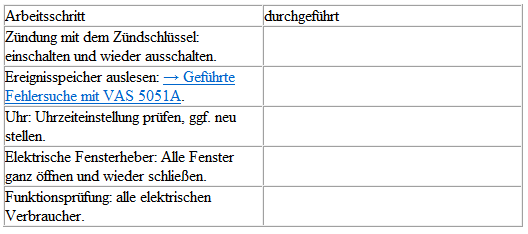

Arbeitsschritte nach dem Anklemmen der Batterie:

Ggf. kann die Tabelle ausgedruckt werden.

Anzugsdrehmomente

•  "Montageübersicht - Batterie"

Batterieträger aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1331-

Ausbauen

-  Batterie ausbauen.

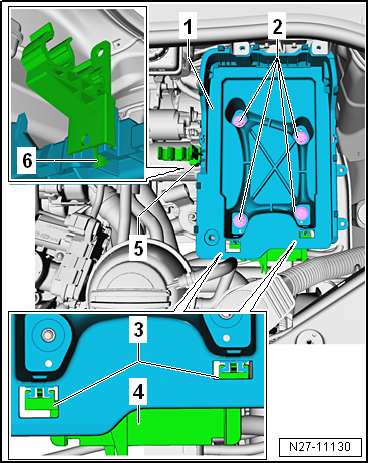

-  Befestigungsmuttern und -schrauben -2- herausdrehen.

-  Die beiden Verrastungen -3- entriegeln und den Leitungshalter -4- vom Batterieträger abziehen.

-  Alle Leitungen aus dem Halter für Kältemittelleitungen -5- ausclipsen.

-  Verriegelungstaste -6- an der Unterseite des Halters für Kältemittelleitungen -5- ziehen und den Halter nach oben vom Batterieträger abziehen.

-  Batterieträger -1- anheben.

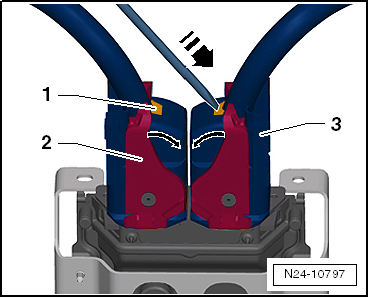

-  Elektrische Steckverbindungen am Motorsteuergerät trennen, dazu Verriegelung -1- mit einem Schraubendreher in -Pfeilrichtung- drücken.

-  Arretierungsbügel -2- in -Pfeilrichtung- schwenken und Stecker -3- vom Motorsteuergerät abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

•  "Montageübersicht - Batterie"

Batterie prüfen

Batterie prüfen → Elektrische Anlage Allgemeine Informationen.

Die Batterie -A- wird in der Eigendiagnose vom Diagnose-Interface für Datenbus -J533- in der Betriebsart "Geführte Fehlersuche" überwacht → Fahrzeugdiagnosetester.

Batterie laden

Batterie laden → Elektrische Anlage Allgemeine Informationen.
