Volkswagen Up! Reparaturanleitung :: Verkleidungen Innenraum

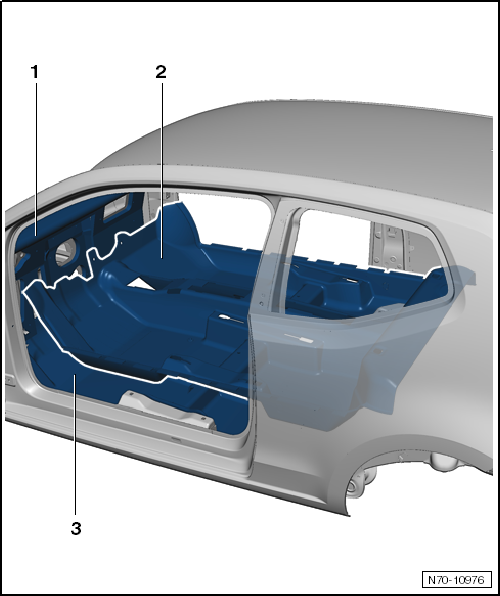

Einbauorteübersicht - Verkleidungen Innenraum

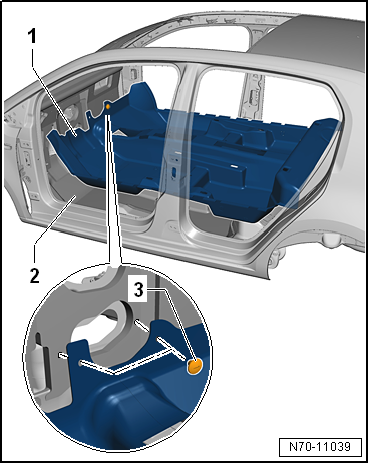

1. Dämpfung Stirnwand innen
   • unter der Schalttafel
   • dient zur Verringerung der Fahrgeräusche im Innenraum
   • aus- und einbauen

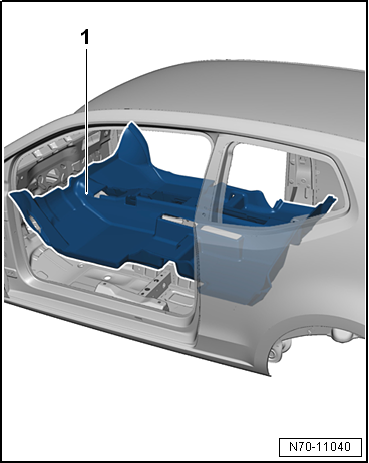

2. Bodenbelag
   • aus- und einbauen
3. Dämpfung Boden
   • unter dem Bodenbelag
   • dient zur Verringerung der Fahrgeräusche im Innenraum
   • aus- und einbauen

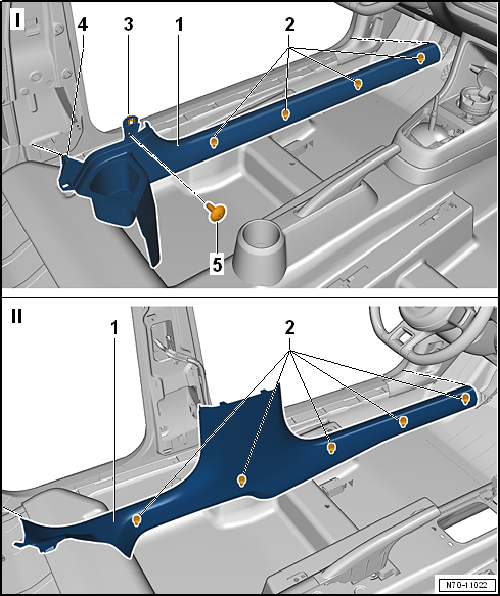

Montageübersicht - Einstiegsleiste


Hinweis

Die Abbildung zeigt die Einstiegsleiste der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. Einstiegsleiste, 2-Türer
2. Einstiegsleiste, 4-Türer

1. Einstiegsleiste
   • aus- und einbauen
2. Halteclip
3. Halteklammer
4. Fixierhaken
5. Schraube
   • 2 Nm

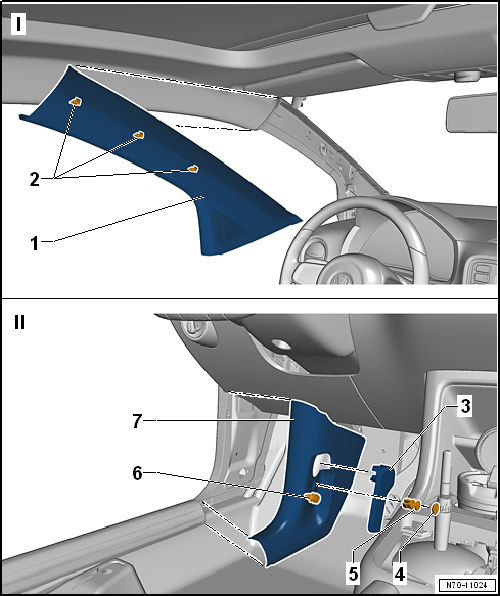

Montageübersicht - A-Säulen-Verkleidung


Hinweis

Die Abbildung zeigt die A-Säulen-Verkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. A-Säulen-Verkleidung oben
2. A-Säulen-Verkleidung unten

1. A-Säulen-Verkleidung oben
   • aus- und einbauen
2. Halteklammer
3. Betätigungshebel für Frontklappe
   • immer an der Fahrerseite verbaut
   • aus- und einbauen → Karosserie-Montagearbeiten Außen.
4. Abdeckkappe
5. Spreizniet
6. Halteclip
7. A-Säulen-Verkleidung unten
   • aus- und einbauen

Montageübersicht - B-Säulen-Verkleidung


Hinweis

Die Abbildung zeigt die B-Säulen-Verkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. B-Säulen-Verkleidung, 2-Türer
2. B-Säulen-Verkleidung, 4-Türer

1. B-Säulen-Verkleidung
   • aus- und einbauen
2. Halteklammer

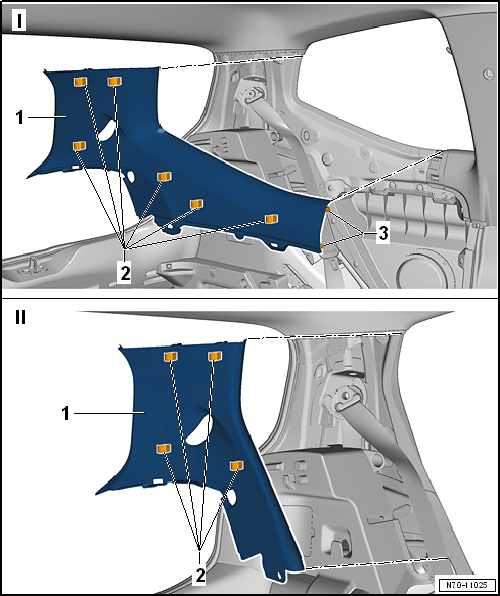

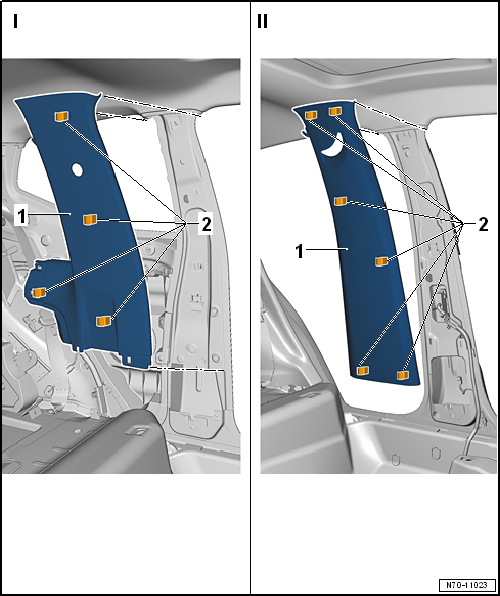

Montageübersicht - C-Säulen-Verkleidung

Montageübersicht - C-Säulen-Verkleidung


Hinweis

Die Abbildung zeigt die C-Säulen-Verkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

1. C-Säulen-Verkleidung, 2-Türer
2. C-Säulen-Verkleidung, 4-Türer

1. C-Säulen-Verkleidung
   • aus- und einbauen
2. Halteklammer
   • 2-Türer 6x
   • 4-Türer 4x
3. Rastnasen
   • Verbindung zum Ãœbergang B-Säulen-Verkleidung

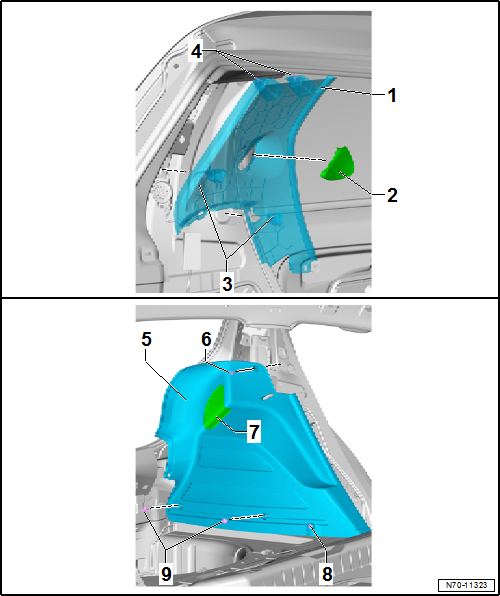

Montageübersicht - C-Säulen-Verkleidung, load up!


Hinweis

Die Abbildung zeigt die C-Säulen-Verkleidung der linken Seite. Die rechte Seite ist sinngemäß spiegelbildlich.

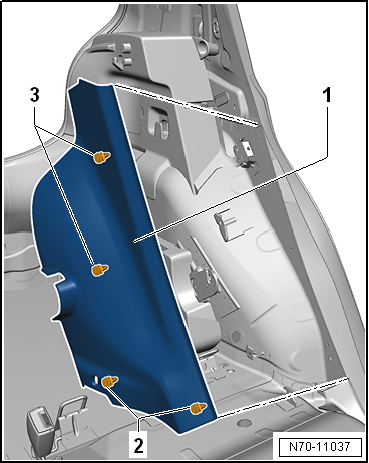

1. C-Säulen-Verkleidung oben
   • aus- und einbauen
2. Abdeckung Gurtdurchführung
3. Halteclip unten
   • 2 Stück
4. Halteclip oben
   • 2 Stück

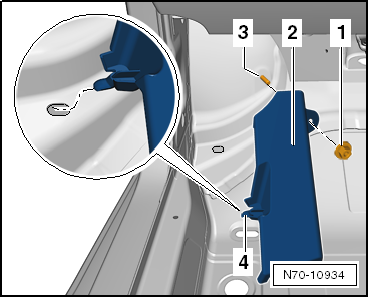

5. Kofferraum-Seitenverkleidung
   • aus- und einbauen
6. Schraube
   • 1 Nm
7. Serviceklappe
8. Halteclip
9. Halteclip
   • 2 Stück

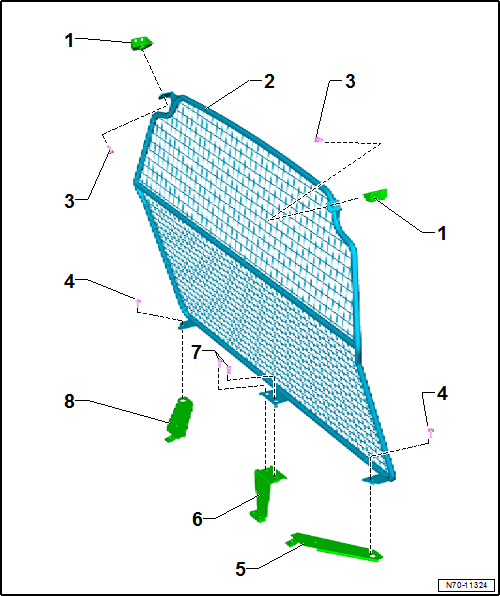

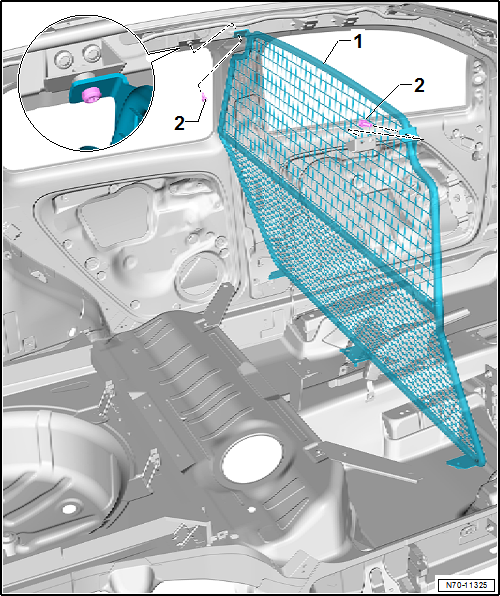

Montageübersicht Trennwand, load-up!

1. Halter Formhimmel
   • 2 Stück
2. Trennwand
   • aus- und einbauen
3. Schraube
   • 2 Stück
   • 20 Nm
4. Schraube
   • 2 Stück
   • 17 Nm
5. Halter rechts Trennwand
6. Halter Boden Trennwand
7. Schraube
   • 2 Stück
   • 10 Nm
8. Halter links Trennwand

Einstiegsleiste aus- und einbauen

Einstiegsleiste aus- und einbauen, 2-Türer

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

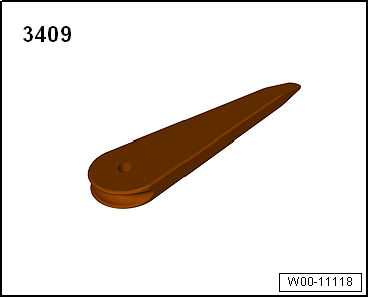

• Demontagekeil -3409-

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

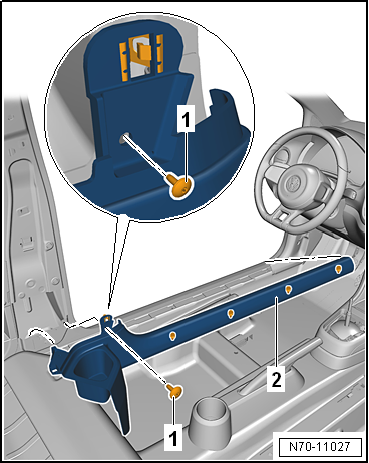

-  Seitenverkleidung ausbauen.

-  Schraube -1- herausdrehen.

-  Einstiegsleiste -2- mit Demontagekeil -3409- aus dem Unterholm und dem Keder der Türdichtung lösen.

-  Einstiegsleiste -2- nach oben abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die Einstiegsleiste nach dem Einbau im Keder der Türdichtung befindet.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

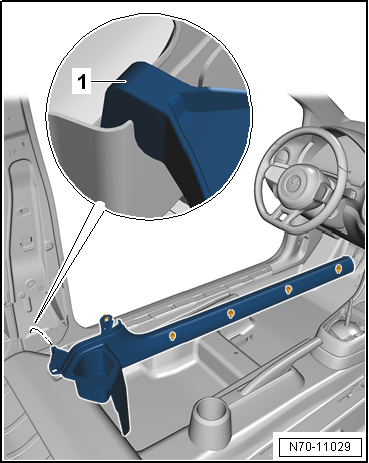

-  Fixierhaken -1- in die Aufnahme einhaken.

Einstiegsleiste aus- und einbauen, 4-Türer

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

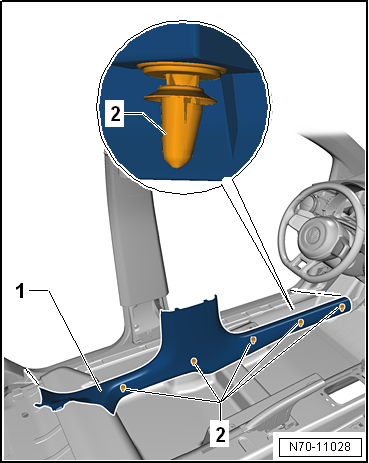

-  Einstiegsleiste -1- mit Demontagekeil -3409- aus dem vorderen Unterholm und dem Keder der Türdichtung lösen.

-  Einstiegsleiste -1- von der B-Säulen-Verkleidung lösen.

-  Einstiegsleiste -1- mit Demontagekeil -3409- aus dem hinteren Unterholm und dem Keder der Türdichtung lösen.

-  Einstiegsleiste -1- abnehmen.

Einbauen

Wird bei einem e-up! 2014► die Einstiegsleiste ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Karosserie zugewandten Seite der Einstiegsleiste aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die Einstiegsleiste nach dem Einbau im Keder der Türdichtung befindet.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

A-Säulen-Verkleidung aus- und einbauen

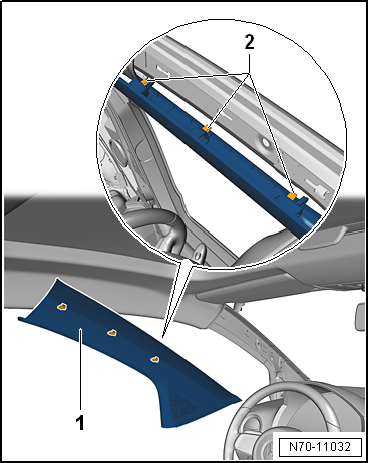

A-Säulen-Verkleidung oben aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  A-Säulen-Verkleidung oben -1- aus dem Keder der Türdichtung lösen.

-  A-Säulen-Verkleidung oben -1- mit Demontagekeil -3409- im Bereich der Halteklammern -2- aus den Aufnahmen lösen.

-  A-Säulen-Verkleidung oben -1- abnehmen.

-  Je nach Fahrzeugausstattung, vorhandene elektrische Steckverbindungen trennen.

Einbauen

Wird bei einem e-up! 2014► die A-Säulen-Verkleidung oben ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Karosserie zugewandten Seite der A-Säulen-Verkleidung oben aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die A-Säulen-Verkleidung oben nach dem Einbau im Keder der Türdichtung befindet.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

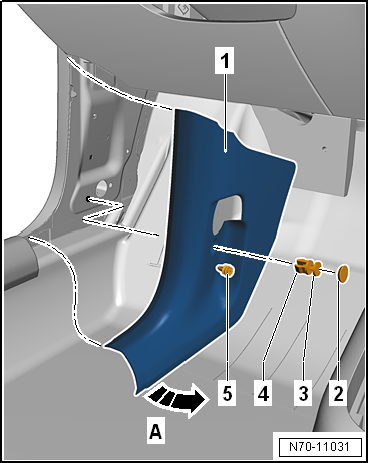

A-Säulen-Verkleidung unten, Fahrerseite aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

-  Einstiegsleiste im Ãœbergangsbereich zur A-Säulen-Verkleidung unten lösen.

-  Betätigungshebel für Frontklappe ausbauen → Karosserie-Montagearbeiten Außen.

-  A-Säulen-Verkleidung unten -1- aus dem Keder der Türdichtung lösen.

-  Abdeckkappe -2- entfernen.

-  Schraube -3- des Spreizniets -4- lösen.

-  Spreizniet -4- herausnehmen.

-  A-Säulen-Verkleidung unten -1- mit Demontagekeil -3409- aus der Clipverbindung -5- lösen.

-  A-Säulen-Verkleidung unten -1- in -Pfeilrichtung A- abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die A-Säulen-Verkleidung unten nach dem Einbau im Keder der Türdichtung befindet.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

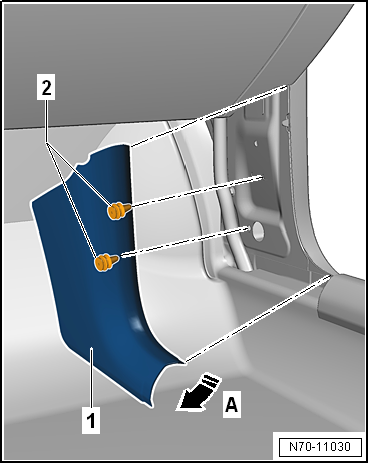

A-Säulen-Verkleidung unten, Beifahrerseite aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

Ausbauen

-  Einstiegsleiste, im Ãœbergangsbereich zur A-Säulen-Verkleidung unten lösen.

-  A-Säulen-Verkleidung unten -1- aus dem Keder der Türdichtung lösen.

-  A-Säulen-Verkleidung unten -1- mit Demontagekeil -3409- aus den Clipverbindungen -2- lösen.

-  A-Säulen-Verkleidung unten -1- in -Pfeilrichtung A- abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die A-Säulen-Verkleidung nach dem Einbau im Keder der Türdichtung befindet.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

B-Säulen-Verkleidung aus- und einbauen

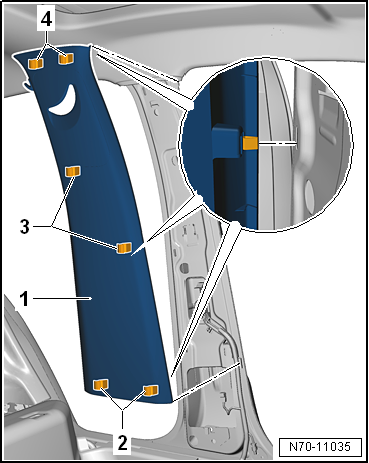

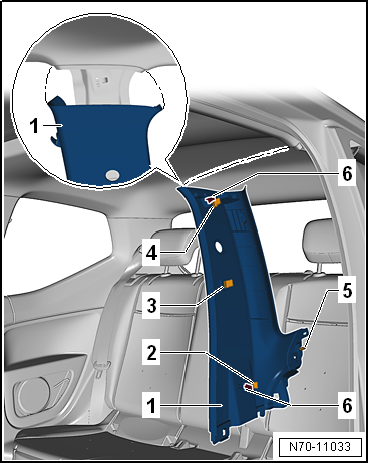

B-Säulen-Verkleidung aus- und einbauen, 2-Türer

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-

• Drehmomentschlüssel -V.A.G 1331-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

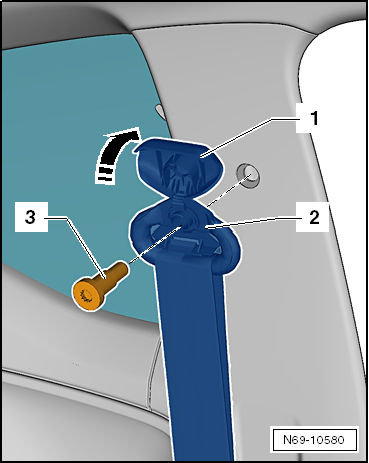

-  Kappe -1- öffnen -Pfeil- und Schraube -3- herausdrehen (40 Nm).

-  Umlenkbeschlag -2- mit Gurtband abnehmen.

-  C-Säulen-Verkleidung im Ãœbergangsbereich zur B-Säulen-Verkleidung lösen.

-  Seitenverkleidung im Ãœbergangsbereich zur B-Säulen-Verkleidung lösen.

-  B-Säulen-Verkleidung -1- aus dem Keder der Türdichtung lösen.

-  B-Säulen-Verkleidung -1- mit Demontagekeil -3409- im Bereich der Halteklammern -2-, -3-, -4- und -5- aus den Aufnahmen lösen.

-  C-Säulen-Verkleidung im Ãœbergangsbereich zur B-Säulen-Verkleidung vorsichtig abheben.

-  Seitenverkleidung im Ãœbergangsbereich zur B-Säulen-Verkleidung vorsichtig abheben.

-  B-Säulen-Verkleidung -1- abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die B-Säulen-Verkleidung nach dem Einbau im Keder der Türdichtung befindet.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Zentrierdorne -6- in die Aufnahme einsetzen.

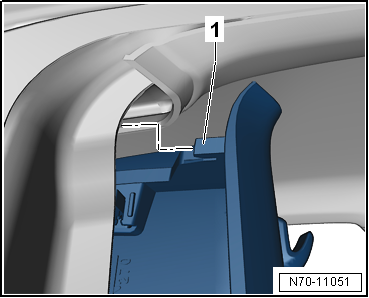

-  Fixierhaken -1- in die Blechkante der B-Säule einhaken.

B-Säulen-Verkleidung aus- und einbauen, 4-Türer

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  B-Säulen-Verkleidung -1- aus dem Keder der Türdichtung lösen.

-  B-Säulen-Verkleidung -1- mit Demontagekeil -3409- im Bereich der Halteklammern -2-, -3- und -4- aus den Aufnahmen lösen.

-  Gurtendbeschlag vorn ausbauen.

-  Gurtendbeschlag mit Sicherheitsgurt durch die Öffnung in der B-Säulen-Verkleidung -1- fädeln.

-  B-Säulen-Verkleidung -1- abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die B-Säulen-Verkleidung nach dem Einbau im Keder der Türdichtung befindet.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

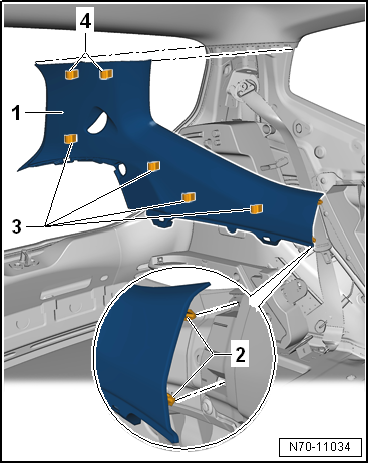

C-Säulen-Verkleidung aus- und einbauen

C-Säulen-Verkleidung aus- und einbauen, 2-Türer

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Seitenverkleidung ausbauen.

-  Kofferraum-Seitenverkleidung ausbauen.

-  C-Säulen-Verkleidung -1- im Ãœbergangsbereich zur B-Säulen-Verkleidung -2- aus den Aufnahmen lösen.

-  C-Säulen-Verkleidung -1- mit Demontagekeil -3409- im Bereich der Halteklammern -3- aus den Aufnahmen lösen.

-  C-Säulen-Verkleidung -1- aus dem Keder der Heckklappendichtung lösen.

-  C-Säulen-Verkleidung -1- mit Demontagekeil -3409- im Bereich der Halteklammern -4- aus den Aufnahmen lösen.

-  Gurtendbeschlag hinten außen ausbauen.

-  Gurtendbeschlag hinten außen mit Sicherheitsgurt durch die Öffnung in der C-Säulen-Verkleidung fädeln.

-  C-Säulen-Verkleidung abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die C-Säulen-Verkleidung nach dem Einbau im Keder der Heckklappendichtung befindet.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

C-Säulen-Verkleidung unten aus- und einbauen, 4-Türer

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Sitzbank / Einzelsitze ausbauen.

-  Rücksitzlehne ausbauen.

-  Einstiegsleiste 4-Türer im hinteren Bereich lösen.

-  C-Säulen-Verkleidung unten -1- aus dem Keder der Türdichtung lösen.

-  C-Säulen-Verkleidung unten -1- mit Demontagekeil -3409- im Bereich der Clipverbindungen -2- aus den Aufnahmen lösen.

-  C-Säulen-Verkleidung unten -1- mit Demontagekeil -3409- im Bereich der Clipverbindungen -3- aus den Aufnahmen lösen.

-  C-Säulen-Verkleidung unten -1- abnehmen.

Einbauen

Wird bei einem e-up! 2014► die C-Säulen-Verkleidung unten ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Karosserie zugewandten Seite der C-Säulen-Verkleidung unten aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die C-Säulen-Verkleidung unten nach dem Einbau im Keder der Türdichtung befindet.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

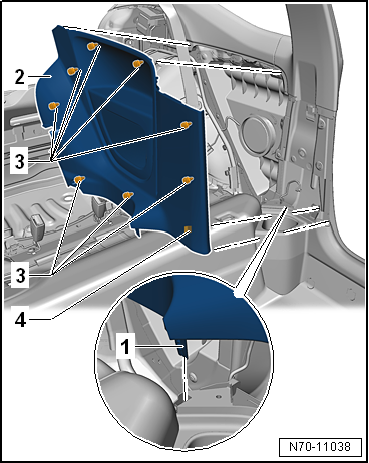

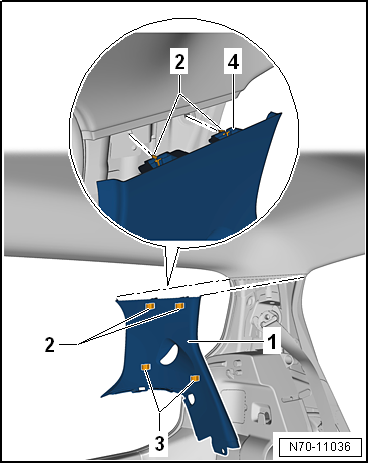

C-Säulen-Verkleidung oben aus- und einbauen, 4-Türer

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  C-Säulen-Verkleidung unten ausbauen.

-  Kofferraum-Seitenverkleidung ausbauen.

-  C-Säulen-Verkleidung oben -1- aus dem Keder der Heckklappendichtung lösen.

-  C-Säulen-Verkleidung oben -1- mit Demontagekeil -3409- im Bereich der Halteklammern -3- aus den Aufnahmen lösen.

-  C-Säulen-Verkleidung oben -1- mit Demontagekeil -3409- im Bereich der Halteklammern -2- aus den Aufnahmen lösen.

-  Gurtendbeschlag hinten außen ausbauen.

-  Gurtendbeschlag hinten außen mit Sicherheitsgurt durch die Öffnung in der C-Säulen-Verkleidung oben -1- fädeln.

-  C-Säulen-Verkleidung oben -1- abnehmen.

Einbauen

Wird bei einem e-up! 2014► die C-Säulen-Verkleidung oben ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die der Karosserie zugewandten Seite der C-Säulen-Verkleidung oben aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die C-Säulen-Verkleidung oben nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Zentrierdorn -4- in die Aufnahme einsetzen.

C-Säulen-Verkleidung oben aus- und einbauen, load-up!

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Kofferraum-Seitenverkleidung ausbauen.

-  C-Säulen-Verkleidung oben -1- aus dem Keder der Heckklappendichtung lösen.

-  C-Säulen-Verkleidung oben -1- mit Demontagekeil -3409- im Bereich der Halteklammern -3- aus den Aufnahmen lösen.

-  C-Säulen-Verkleidung oben -1- mit Demontagekeil -3409- im Bereich der Halteklammern -4- aus den Aufnahmen lösen.

-  Abdeckung Gurtdurchführung -2- in C-Säulen-Verkleidung belassen.

-  C-Säulen-Verkleidung oben -1- abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die C-Säulen-Verkleidung oben nach dem Einbau im Keder der Heckklappendichtung befindet.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Bei Tausch C-Säulen-Verkleidung oben -1- Abdeckung Gurtdurchführung -2- vorher einsetzen.

Seitenverkleidung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Demontagekeil -3409-


Hinweis

Der Aus- und Einbau ist für die linke Fahrzeugseite beschrieben. Der Aus- und Einbau für die rechte Seite erfolgt sinngemäß.

Ausbauen

-  Sitzbank / Einzelsitze ausbauen.

-  Rücksitzlehne ausbauen.

-  Seitenverkleidung -2- aus dem Keder der Türdichtung lösen.

-  Seitenverkleidung -2- mit Demontagekeil -3409- im Bereich der Rastnase -4- aus der Aufnahme lösen.

-  Seitenverkleidung -2- mit Demontagekeil -3409- im Bereich der Clipverbindungen -3- aus den Aufnahmen lösen.

-  Seitenverkleidung -2- so weit nach oben ziehen, bis der Zentrierdorn -1- freiliegt.

-  Seitenverkleidung -2- abnehmen.

Einbauen


Hinweis

• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.
• Darauf achten, dass sich die Seitenverkleidung nach dem Einbau im Keder der Türdichtung befindet.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Zentrierdorn -1- in die Aufnahme einsetzen.

Fußstütze aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-

Ausbauen

-  A-Säulen-Verkleidung unten, Fahrerseite ausbauen.

-  Bodenbelag über der Fußstütze umklappen.

-  Dämpfung Boden über der Fußstütze umklappen.

-  Mutter -1- herausdrehen (2 Nm).

-  Fußstütze -2- von der Stiftschraube der Karosserie -3- abnehmen.

-  Zentrierdorn -4- der Fußstütze -2- aus der Aufnahme schwenken.

-  Fußstütze -2- abnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Zentrierdorn -4- in die Aufnahme einsetzen.

Bodenbelag aus- und einbauen

Ausbauen

-  Mittelkonsole Unterteil ausbauen.

-  Verkleidung Handbremshebel ausbauen

-  Einstiegsleiste links und rechts ausbauen.

-  A-Säulen-Verkleidung unten, Fahrerseite ausbauen.

-  A-Säulen-Verkleidung unten, Beifahrerseite ausbauen.

-  B-Säulen-Verkleidung links und rechts ausbauen.

-  Vordersitz Fahrer- und Beifahrerseite ausbauen.

-  Sitzbank / Einzelsitze ausbauen.

2-Türer

-  Seitenverkleidung links und rechts ausbauen.

4-Türer

-  C-Säulen-Verkleidung unten links und rechts ausbauen.

load up!

-  C-Säulen-Verkleidung unten links und rechts ausbauen.

Fortsetzung für alle Fahrzeuge

-  Clipmuttern -3- herausdrehen.

-  Bodenbelag -1- umlaufend lösen.

-  Bodenbelag -1- anheben und mit einem zweiten Monteur aus dem Fahrzeug -2- (entlang der Längsachse gefaltet) herausnehmen.

Einbauen


Hinweis

• Eine Sichtprüfung zur korrekten Einbaulage durchführen. Löcher und Befestigungen, z. B. Aufnahmen der Sitzbefestigungen, müssen deckungsgleich übereinander liegen.
• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Bodenbelag -1-, entlang der Längsachse gefaltet, im Fahrzeug -2- vorpositionieren.

-  Bodenbelag -1- im Fahrzeug -2- entfalten und auslegen.

Dämpfung Boden aus- und einbauen

Ausbauen

-  Bodenbelag ausbauen.

-  Dämpfungen Boden -1- umlaufend lösen.

-  Dämpfungen Boden -1- anheben und mit einem zweiten Monteur aus dem Fahrzeug (entlang der Längsachse gefaltet) herausnehmen.

Einbauen


Hinweis

Eine Sichtprüfung zur korrekten Einbaulage durchführen, z. B. Aufnahmen der Sitzbefestigungen, müssen deckungsgleich übereinander liegen.

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Dämpfungen Boden -1-, entlang der Längsachse gefaltet, im Fahrzeug vorpositionieren.

-  Dämpfungen Boden -1- im Fahrzeug entfalten und auslegen.

Dämpfung Stirnwand innen aus- und einbauen


Hinweis

Der Aus- und Einbau ist für Linkslenker beschrieben. Der Aus- und Einbau für Rechtslenker erfolgt sinngemäß.

Ausbauen

-  Zentralrohr Schalttafel ausbauen.

-  Heiz- und Klimagerät ausbauen.

Fahrzeuge mit 5-Gang-Schaltgetriebe 0CF

-  Lagerbock mit Kupplungspedal ausbauen.

Fortsetzung für alle Fahrzeuge

-  Clipmuttern -2- herausdrehen.

-  Dämpfung Stirnwand innen -1- abnehmen.

Einbauen


Hinweis

• Eine Sichtprüfung zur korrekten Einbaulage durchführen.
• Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Trennwand aus- und einbauen

Ausbauen

-  Ladeboden ausbauen.

-  Schrauben Formhimmel oben rechts und links -2- aus Halter für Trennwand abschrauben.

-  Trennwand -1- nach hinten aus dem Kofferraum entnehmen.

Einbauen


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmomente

•  "Montageübersicht Trennwand, load-up!"

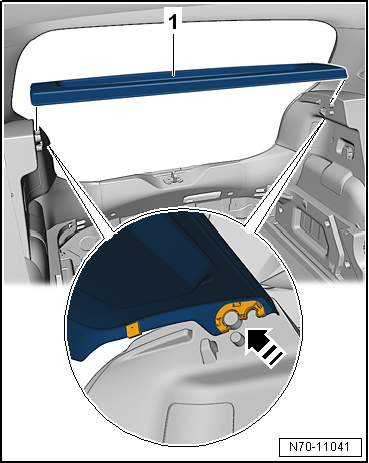

Hutablage aus- und einbauen

Ausbauen

-  Hutablage -1- aus den Aufnahmen / Befestigungen -Pfeil- rechts und links aushaken.

-  Hutablage -1- durch die Kofferraumöffnung entnehmen.

Einbauen

Wird bei einem e-up! 2014► die Hutablage ersetzt, ist beim Neuteil eine Geräuschdämpfung auf die Unterseite der Hutablage aufzukleben. Die Abmaße für den Zuschnitt der Geräuschdämpfung sind vom Altteil zu übernehmen.


Hinweis

Vor der Montage sind sämtliche Befestigungselemente auf Beschädigung zu prüfen und ggf. zu ersetzen.

-  Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
