Volkswagen Up! Betriebsanleitung :: Variabler Gepäckraumboden

Volkswagen Up! Betriebsanleitung / Vor der Fahrt / Gepäckraum / Variabler Gepäckraumboden

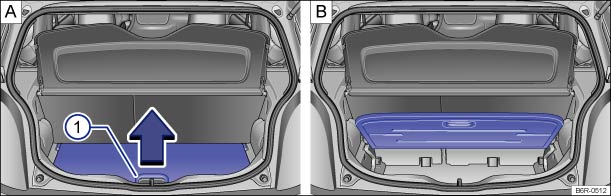

Abb. 74

: Variablen Gepäckraumboden öffnen.
: Variabler Gepäckraumboden nach oben geklappt.

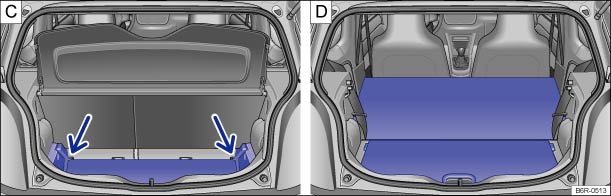

Abb. 75

: Gepäckraum nach unten erweitern.
: Gepäckraum nach vorn erweitern.

Lesen und beachten Sie zuerst die einleitenden Informationen
und Sicherheitshinweise

⇒Einleitung
zum Thema

Gepäckraumboden öffnen und schließen

Zum Öffnen den Griff ⇒ Abb. 74① in Pfeilrichtung anheben und Gepäckraumboden ganz nach oben klappen ⇒ Abb. 74 .

Zum Schließen den Gepäckraumboden nach unten führen.

Gepäckraum nach unten erweitern

Gepäckraumboden anheben und in der Führung ⇒ Abb. 75 (Pfeile) nach unten schieben.

Gepäckraumboden auf dem Bodenbelag ablegen.

Gegebenenfalls die Rücksitzlehnen nach vorn klappen ⇒ Sitzfunktionen .

Gepäckraum nach vorn erweitern

Gepäckraumabdeckung ausbauen ⇒ Gepäckraumabdeckung .

Hintere Kopfstützen ausbauen ⇒ Sitzposition einstellen .

Rücksitzlehnen nach vorn klappen ⇒ Sitzfunktionen .

Gegebenenfalls den Gepäckraumboden nach unten erweitern.

Hinweis

Den Gepäckraumboden beim Schließen nicht fallen lassen, immer nach unten führen. Die Verkleidungen oder der Gepäckraumboden könnten beschädigt werden.
