Volkswagen Up! Reparaturanleitung :: Unterbodenschutz

Unterbodenschutz geschützte Bereiche, Karosserie Gesamtübersicht mit verschiedenen Schichtstärken


Hinweis

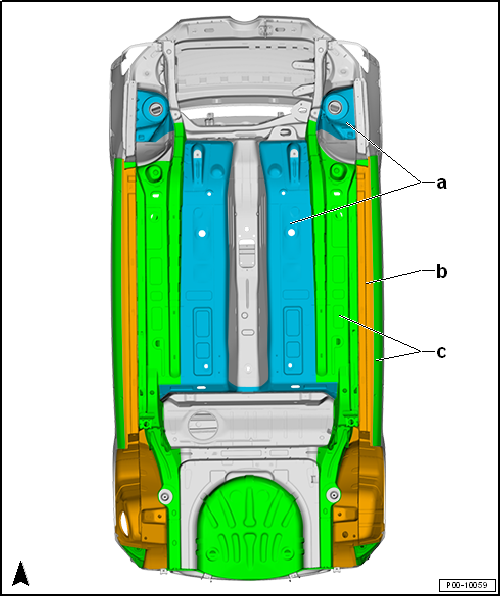

Unterbodenschutz Gesamtübersicht

VW UP. Fahrzeugspezifische Informationen Lack


  1. Unterbodenschutz
    • Schichtstärke 0,3 mm
  2. Unterbodenschutz
    • Schichtstärke 0,7 mm
  3. Unterbodenschutz
    • Schichtstärke 0,5 mm

Unterbodenschutz geschützte Bereiche


Hinweis

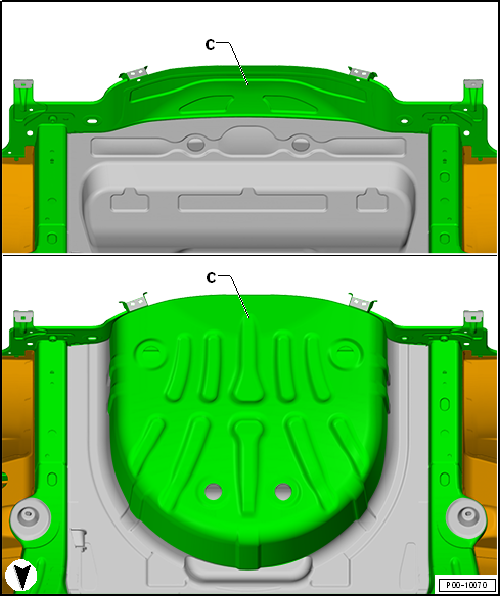

Unterbodenschutz Reserveradmulde

VW UP. Fahrzeugspezifische Informationen Lack


  1. Unterbodenschutz
    • Schichtstärke 0,5 mm


Hinweis

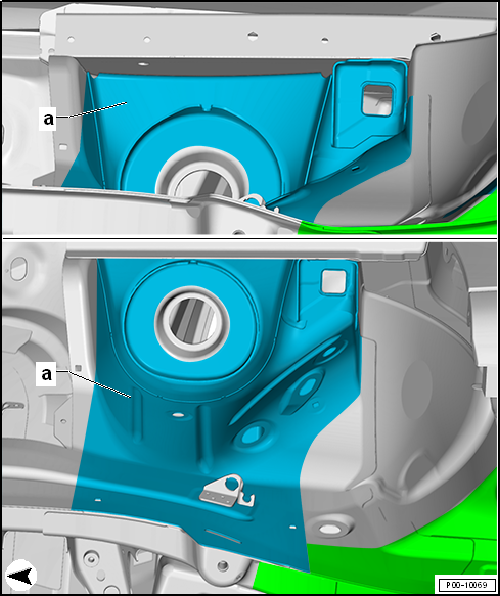

Unterbodenschutz Verstärkung Federbeinaufnahme vorn

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


  1. Unterbodenschutz
    • Schichtstärke 0,3 mm


Hinweis

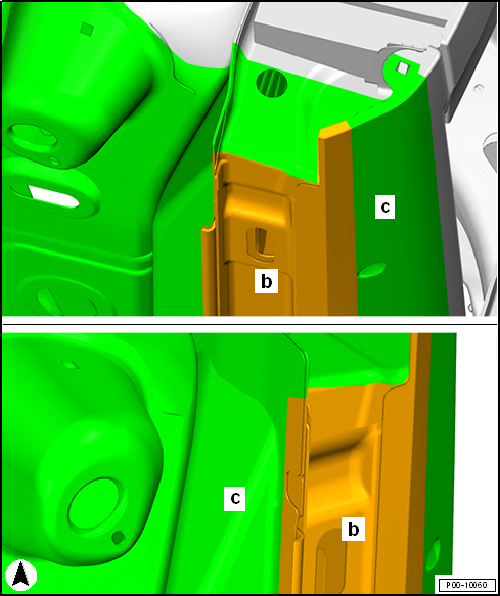

Unterbodenschutz Unterholm

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


  1. Unterbodenschutz
    • Schichtstärke 0,7 mm
  2. Unterbodenschutz
    • Schichtstärke 0,5 mm


Hinweis

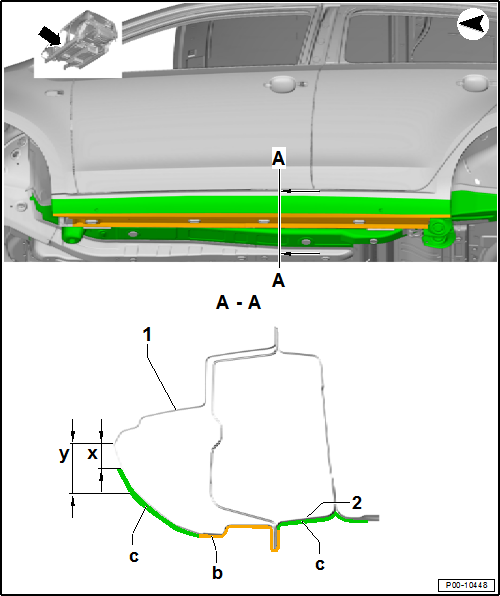

Unterbodenschutz Unterholm mit Schnittdarstellung

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


  1. Unterbodenschutz
    • Schichtstärke 0,7 mm
  2. Unterbodenschutz
    • Schichtstärke 0,5 mm
  1. Seitenteil außen
  2. Unterholm innen
