Schleifen

Durchschliffstellen vermeiden

-  Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen, um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.

VW UP. Fahrzeugspezifische Informationen Lack


Nahtabdichtung

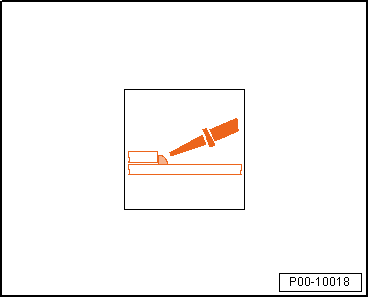

Abdichten

-  Abdichtmasse auftragen.

VW UP. Fahrzeugspezifische Informationen Lack


Feinnahtabdichtung

-  Bei der Feinnahtabdichtung muss ein Ãœberstand der Abdichtmasse von mindestens 3 mm und eine Höhe der Abdichtmasse von 0,5 mm gewährleistet sein.

VW UP. Fahrzeugspezifische Informationen Lack


Grobnahtabdichtung

-  Bei der Grobnahtabdichtung muss ein Ãœberstand der Abdichtmasse von insgesamt 8 mm und eine Höhe der Abdichtmasse von 2 mm gewährleistet sein.

VW UP. Fahrzeugspezifische Informationen Lack


Glätten der Abdichtung

-  Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche geglättet werden.


Hinweis

Beim Glätten der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken.

VW UP. Fahrzeugspezifische Informationen Lack

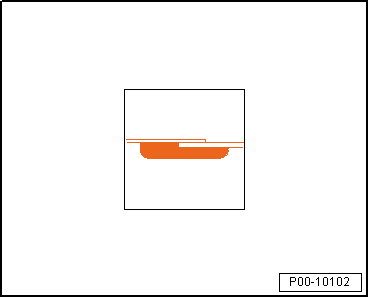

Verstreichen der Abdichtung

-  Nach dem Auftragen der Abdichtmasse müssen diese gekennzeichneten Bereiche verstrichen werden.


Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden und das eine ausreichend dicke PVC-Schicht das Blech überdeckt.

VW UP. Fahrzeugspezifische Informationen Lack

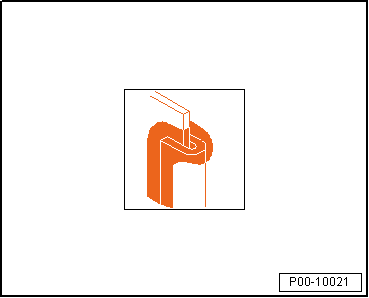

Abdichten Falzschlaufe

-  Nach dem Auftragen der Abdichtmasse an einer Falzschlaufe müssen diese gekennzeichneten Bereiche verschlossen werden.


Hinweis

Beim Verstreichen der Abdichtnaht ist darauf zu achten, dass die zu schützenden Blechkanten nicht frei gelegt werden. Eine ausreichend dicke PVC-Schicht muss das Blech überdecken, damit die Falzschlaufe geschlossen bleibt.

VW UP. Fahrzeugspezifische Informationen Lack

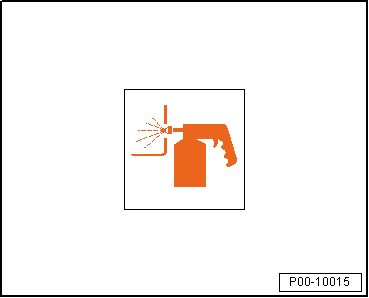

Hohlraumkonservierung

Hohlräume konservieren

-  Nach der Instandsetzung der Karosserie müssen diese gekennzeichneten Bereiche konserviert werden.

VW UP. Fahrzeugspezifische Informationen Lack


Fahrzeugspezifische Informationen Lack

...

Lackaufbau

Lackaufbau der Werkslackierung, KTL-Grundierung KTL-Grundierung 2-Türer - Kathodische Tauchlackierung   Hinweis Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert. KTL-Grund ...
