Volkswagen Up! Reparaturanleitung :: Stoßfänger hinten

Montageübersicht - Stoßfänger hinten

Montageübersicht - Stoßfängerabdeckung hinten


Hinweis

Je nach Modellvariante müssen bei der Stoßfängerabdeckung hinten geringfügige Abweichungen berücksichtigt werden.

VW UP. Karosserie-Montagearbeiten Außen


  1. Stoßfängerabdeckung hinten
    • Material PP/EPDM
    • aus- und einbauen
  2. seitliche Führung
    • links und rechts
  3. Rasthaken
    • links und rechts
  4. Schraube
    • 1 Stück je Seite
    • nach oben gerichtet, mit dem Seitenteil verschraubt
    • Anzugsdrehmoment: 2 Nm
  5. Schraube
    • 4 Stück
    • Anzugsdrehmoment: 2 Nm
  6. PDC-Sensor
    • 3 Stück
  7. Spreizniet
    • 3 Stück
  8. Elektrische Steckverbindung

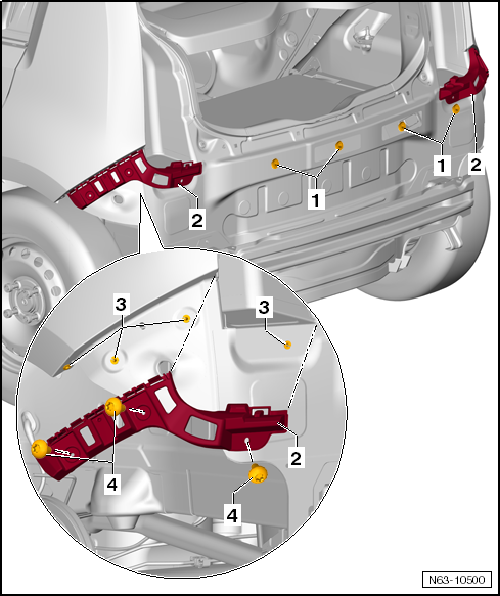

Montageübersicht - Führungen für Stoßfängerabdeckung hinten

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


  1. Spreizmutter
    • 4 Stück
  2. Führungsprofil seitlich
    • links und rechts
  3. Spreizmutter
    • 4 Stück je Seite
  4. Schraube
    • 3 Stück je Seite
    • Anzugsdrehmoment: 2 Nm

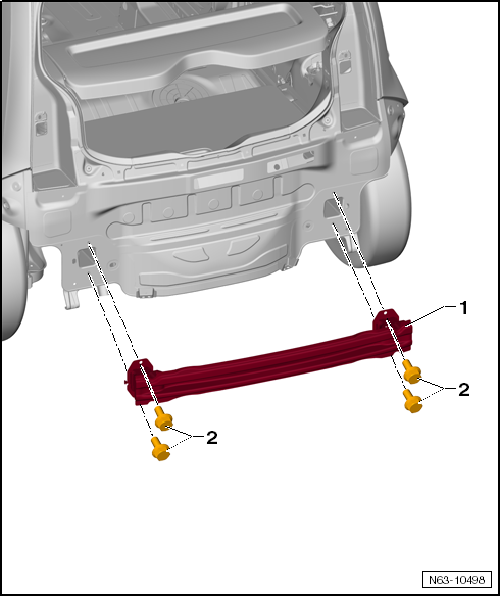

Montageübersicht - Stoßfängerträger hinten

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


  1. Stoßfängerträger hinten
    • nicht in allen Märkten eingebaut
  2. Schraube
    • 2 Stück je Seite
    • Anzugsdrehmoment: 20 Nm

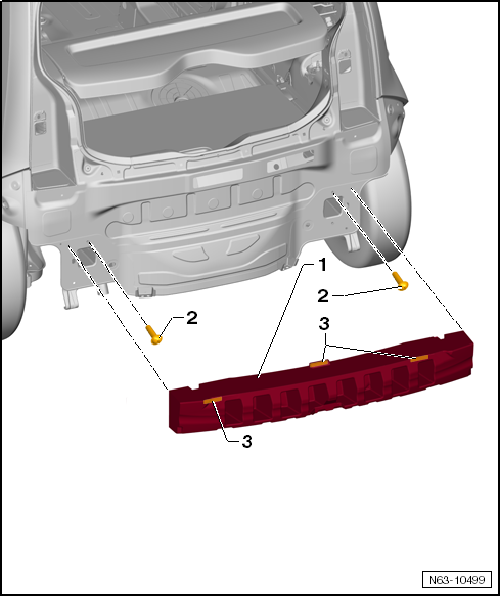

Montageübersicht - Stoßfängerträger Schaumteil

VW UP. Karosserie-Montagearbeiten Außen


  1. Schaumteil hinten
    • nicht in allen Märkten eingebaut
    • mit dem Abschlussblech verklebt
  2. Schraube
    • Blindverschraubungen gasdicht
    • 2 Stück
    • Anzugsdrehmoment: 20 Nm


GEFAHR!

Die Schrauben sind Blindverschraubungen und dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall eingebaut werden.

  1. Klebestreifen
    • mit Schutzfolie

Stoßfänger hinten aus- und einbauen


Hinweis

Je nach Modellvariante müssen beim Aus- und Einbau der Stoßfängerabdeckung hinten geringfügige Abweichungen berücksichtigt werden.

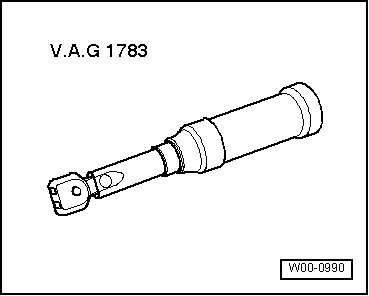

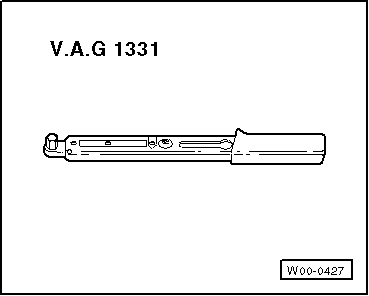

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

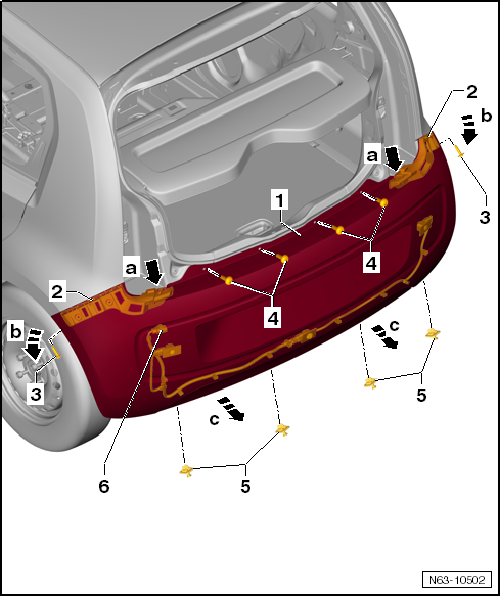

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Schlussleuchten im Seitenteil ausbauen → Elektrische Anlage.

-  Schrauben -4- herausdrehen.

-  Schrauben -3- im Radhaus (nach oben gerichtet) links und rechts herausdrehen.

-  Spreiznieten -5- von unten entfernen.

Der weitere Ausbau ist nur mit einem zweiten Mechaniker möglich.

-  Stoßfängerabdeckung hinten -1- aus den Verrastungen der Führungsprofile links und rechts -2- am Seitenteil ziehen -Pfeile b-.

-  Stoßfängerabdeckung hinten -1- aus den Verrastungen lösen -Pfeile a-.

-  Mit einem zweiten Mechaniker die Stoßfängerabdeckung hinten -1- parallel vom Fahrzeug abziehen -Pfeile b-.

-  Steckverbindungen -6- der elektrischen (so weit vorhandenen) Bauteile trennen.

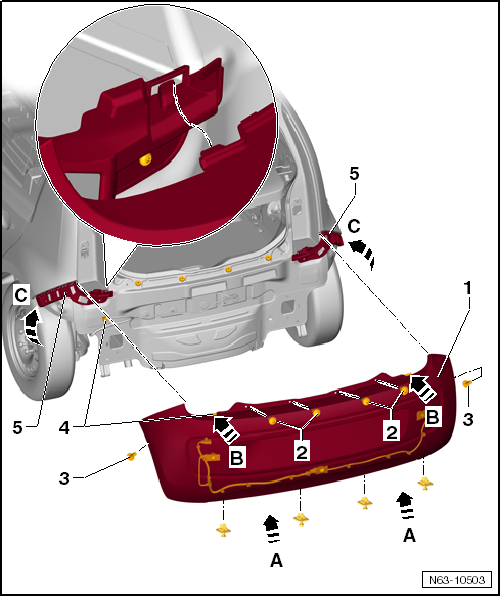

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Steckverbindungen der elektrischen (so weit vorhandenen) Bauteile verbinden.

-  Stoßfängerabdeckung hinten -1- parallel ans Fahrzeug führen -Pfeile a-.

-  Stoßfängerabdeckung hinten -1- in die Verrastungen drücken -Pfeile b-.

-  Stoßfängerabdeckung hinten -1- auf die Führungsprofile links und rechts -5- am Seitenteil drücken, bis diese miteinander verrasten -Pfeil c-.

-  Auf Parallelität und Spaltmaße achten.

-  Schrauben -2- und -3- ansetzen und diese mit den entsprechenden Anzugsdrehmomenten festziehen.

-  Spreiznieten -3- von unten einclipsen.

-  Schlussleuchten im Seitenteil einbauen → Elektrische Anlage.

Stoßfängerabdeckung in Stand setzen


Hinweis

Bei Beschädigungen an der Stoßfängerabdeckung hinten, vor dem Auswechseln Klären, ob eine Kunststoffreparatur möglich ist.

Beschreibung unter → Allgemeine Hinweise; Karosserie-Instandsetzung, Karosserie-Montagearbeiten.
