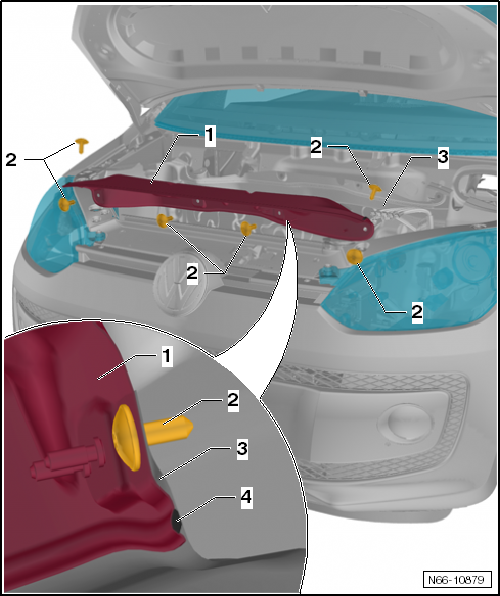

Montageübersicht - Stirnwand


Hinweis

Die Stirnwand -1- ist geschraubt und zusätzlich noch mit Butyl Klebedichtungsmaterial -4- abgedichtet.

1. Stirnwand
   • ausbauen:
     • Nach dem Herausdrehen der Schrauben -3- die Kleberaupe -4- mit Werkstattmitteln durchtrennen.
2. Schraube
   • 6 Stück
   • Anzugsdrehmoment: 25 Nm
3. Karosserieflansch
4. Butyl Klebedichtungsmaterial
   • Bei Bedarf zu fertigen aus D 450 273 A2.

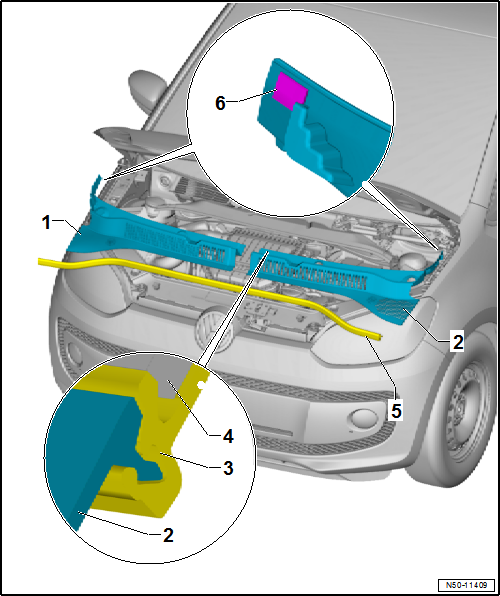

Montageübersicht - Wasserkastenabdeckung

1. Wasserkastenabdeckung
   • rechte Seite
   • aus- und einbauen
2. Wasserkastenabdeckung
   • linke Seite
   • aus- und einbauen
3. Einfassprofil
   • Bestandteil der Frontscheibe
4. Frontscheibe
5. Dichtung
6. Klebeband

Wasserkastenabdeckung aus- und einbauen

Ausbauen


Hinweis

Je nach Modellvariante müssen beim Aus- und Einbau der Wasserkastenabdeckungen geringfügige Abweichungen berücksichtigt werden.

Führen Sie folgende Arbeiten durch:

-  Wischerarme ausbauen → Elektrische Anlage.

-  Dichtung -5- auf der gesamten Länge von den Wasserkastenabdeckungen -1 und 2- abziehen.


Vorsicht!

Die Frontscheibe -4- kann zerstört werden. Die Wasserkastenabdeckung -1- darf nicht mit einem Hebelwerkzeug (Schraubendreher, Keil) abgehebelt werden. Die Frontscheibe -4- wird beschädigt und kann später reißen.

-  Zuerst die Wasserkastenabdeckungen -2- von der Mitte beginnend nach oben aus dem Einfassprofil -3- herausziehen.

-  Die Wasserkastenabdeckungen -2- aus dem Kotflügel nach vorn herausziehen und abnehmen.

-  Danach die Wasserkastenabdeckungen -1- von der Mitte beginnend nach oben aus dem Einfassprofil -3- herausziehen.

-  Bereich am Klebeband -6- mit dem Heißluftgebläse -V.A.G 1416- erwärmen und Wasserkastenabdeckungen -1/2- abziehen.

-  Die Wasserkastenabdeckungen -1- aus dem Kotflügel nach vorn herausziehen und abnehmen.

Einbauen


Vorsicht!

Die Frontscheibe -4- kann zerstört werden.

Ein Aufschlagen der Wasserkastenabdeckung -1- in das Einfassprofil -3- der Frontscheibe -4- kann zum Anriss der Frontscheibe führen.


Hinweis

• Bei neuen Frontscheiben ist im Einfassprofil ein Einleger angebaut. Vor dem Einbau der Wasserkastenabdeckung diesen Einleger entfernen.
• Die Wasserkastenabdeckung von Hand mit nur leichtem Druck in das Einfassprofil drücken, keinesfalls schlagen oder mithilfe eines Werkzeugs eindrücken.

Führen Sie folgende Arbeiten durch:

-  Einfassprofil -3- mit Seifenlauge einsprühen, damit die Wasserkastenabdeckungen -1 und 2- leichter eingedrückt werden können.

-  Zuerst die Wasserkastenabdeckungen -1- in den Kotflügel einschieben.

-  Wasserkastenabdeckungen -1- auf das Einfassprofil -3- setzen. Von außen beginnend mit leichtem Druck in das Einfassprofil -3- drücken.

-  Danach die Wasserkastenabdeckungen -2- in den Kotflügel einschieben.

-  Wasserkastenabdeckungen -2- auf das Einfassprofil -3- setzen. Von außen beginnend mit leichtem Druck in das Einfassprofil -3- drücken.

-  Im Bereich des Klebebands -6- die Wasserkastenabdeckungen -1 und 2- an den Kotflügel drücken.

-  Dichtung -5- auf Wasserkastenabdeckungen -1 und 2- aufstecken.

-  Wischerarme einbauen → Elektrische Anlage.
