Volkswagen Up! Reparaturanleitung :: Steuergerät für Airbag

Montageübersicht - Steuergerät für Airbag

VW UP. Karosserie-Montagearbeiten Innen


  1. Elektrische Steckverbindung
  2. Steuergerät für Airbag -J234-
    • aus- und einbauen
    • Masseanschluss des Steuergeräts erfolgt über das Gehäuse mit der Karosserie.
  3. Mutter
    • 3 Stück
    • 9 Nm
    • Die Gewinde müssen frei von Lack und Schmutz sein.
    • Die Muttern und Massebolzen dienen als Masseanschluss für das Steuergerät.

Steuergerät für Airbag aus- und einbauen

Ausbauen


ACHTUNG!

Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.

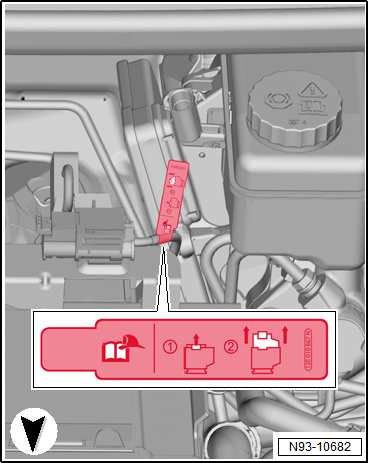

-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- trennen.

-  Masseleitung der Batterie bei eingeschalteter Zündung abklemmen → Elektrische Anlage.

-  Mittelkonsole ausbauen.

VW UP. Karosserie-Montagearbeiten Innen


-  Vorn im Fußraum auf der Fahrerseite die Mutter -1- herausdrehen.

-  Elektrostatisch entladen. Kurz die Karosserie oder den Schließkeil der Tür berühren.

-  Arretierungsbügel am Stecker öffnen -Pfeil- und elektrische Steckverbindung -5- abziehen.

-  Vorn im Fußraum auf der Beifahrerseite die Muttern -3- und -4- herausdrehen.

-  Steuergerät für Airbag -2- von den Gewindebolzen abheben und zur Beifahrerseite herausnehmen.

Einbauen


ACHTUNG!

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

Achten Sie darauf, dass die elektrischen Steckverbindungen bis zum Anschlag aufgeschoben sind und hörbar einrasten.


ACHTUNG!

Das Anklemmen der Batterie muss bei eingeschalteter Zündung erfolgen. Bei unsachgemäßer Reparatur an pyrotechnischen Bauteilen (beispielsweise Airbag, Gurtstraffer) kann es nach dem Anklemmen der Batterie zu ungewollten Auslösungen kommen. Beim Anklemmen der Batterie darf sich keine Person im Fahrzeuginnenraum aufhalten.

VW UP. Karosserie-Montagearbeiten Innen


-  Bei e-up! - Fahrzeugen den Wartungsstecker für Hochvoltsystem -TW- verbinden.

-  Masseleitung der Batterie bei eingeschalteter Zündung anklemmen → Elektrische Anlage.


Hinweis

Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen
