Volkswagen Up! Reparaturanleitung :: Steinschlag gefährdete Bereiche
Steinschlag gefährdete Bereiche an der Karosserie

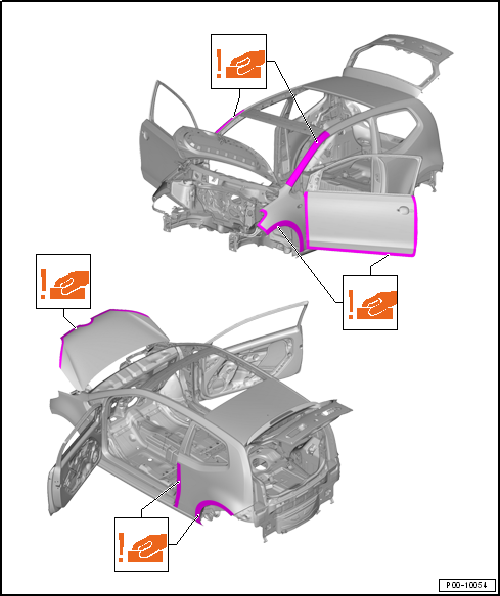

Karosserie Gesamtübersicht 2-Türer
Hinweis
- Bei den markierten Bereichen handelt es sich um Steinschlag gefährdete Bereiche.
- Beim Schleifen dieser Bereiche sind Schichtstärken des Lackaufbaus zu beachten
und Durchschliffstellen zu vermeiden. Nur so kann der Korrosionsschutz langfristig
gewährleistet werden.
- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen,
um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.

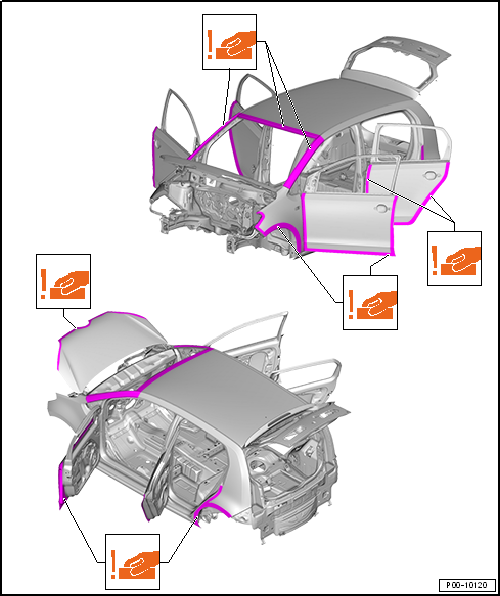

Karosserie Gesamtübersicht 4-Türer
Hinweis
- Bei den markierten Bereichen handelt es sich um Steinschlag gefährdete Bereiche.
- Beim Schleifen dieser Bereiche sind Schichtstärken des Lackaufbaus zu beachten
und Durchschliffstellen zu vermeiden. Nur so kann der Korrosionsschutz langfristig
gewährleistet werden.
- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen,
um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.

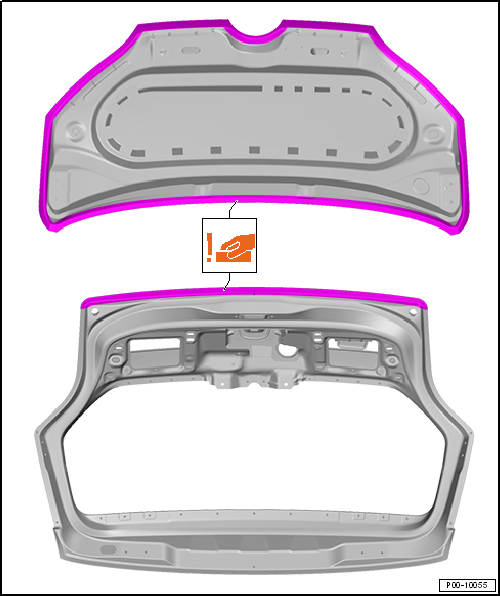

Front-/Heckklappe
Hinweis
- Bei den markierten Bereichen handelt es sich um Steinschlag gefährdete Bereiche.
- Beim Schleifen dieser Bereiche sind Schichtstärken des Lackaufbaus zu beachten
und Durchschliffstellen zu vermeiden. Nur so kann der Korrosionsschutz langfristig
gewährleistet werden.
- Es ist zu empfehlen, die markierten Bereiche vorsichtig von Hand zu schleifen,
um ein "Durchschleifen" der KTL-Grundierung zu vermeiden.
Lackaufbau
Lackaufbau der Werkslackierung, KTL-Grundierung
KTL-Grundierung 2-Türer
- Kathodische Tauchlackierung
Hinweis
Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.
KTL-Grund ...
Abdeckstellen
Abdeckstellen der Karosserie vorn
Abdeckstellen Wasserkasten links
Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen
Abdeckstellen Wasserkasten Mitte
Gewinde u ...
