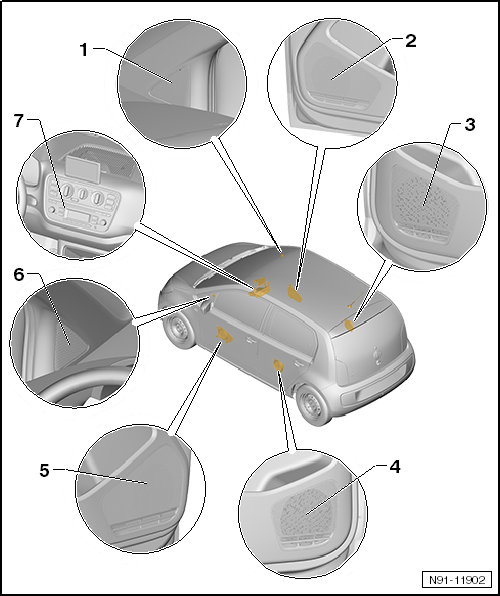

Einbauorteübersicht - Soundsystem
Tieftonlautsprecher vorn aus- und einbauen
Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher Weise.
Ausbauen
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.
Um einen Lautsprecher zu ersetzen, muss zuerst die Türverkleidung ausgebaut werden → Verkleidungen/Dämpfungen.

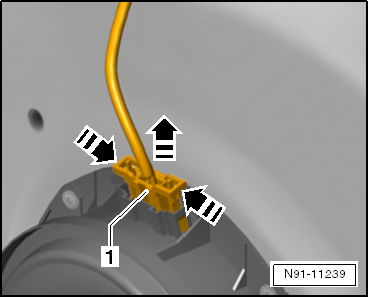

- Die Verriegelung der Steckverbindung am Lautsprecher in -Pfeilrichtung- lösen und Steckverbindung -1- herausziehen.

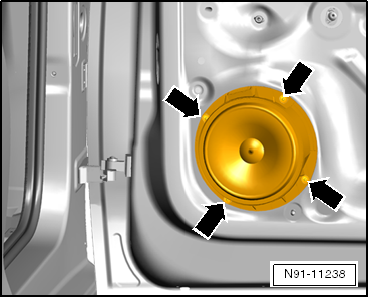

- Nieten -Pfeile- mit einem geeigneten Bohrer (<4,5 mm) ausbohren. Lautsprecher herausnehmen.
Einbauen

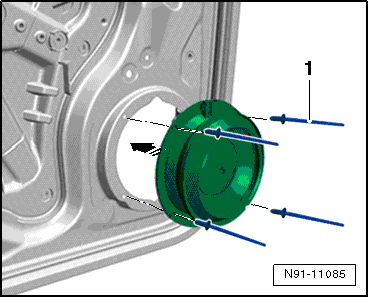

- Den Lautsprecher in -Pfeilrichtung- einsetzen und mit 4 Nieten -1- befestigen.
Beim Einbau den neuen Lautsprecher mit speziellen Blindnieten befestigen (Teilenummer beachten!)
- Die Steckverbindung am Lautsprecher wieder aufstecken.
Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Tieftonlautsprecher hinten aus- und einbauen
Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher Weise.
Ausbauen
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.
Um einen Lautsprecher zu ersetzen, muss zuerst die Seitenwandverkleidung ausgebaut werden, → Verkleidungen/Dämpfungen.

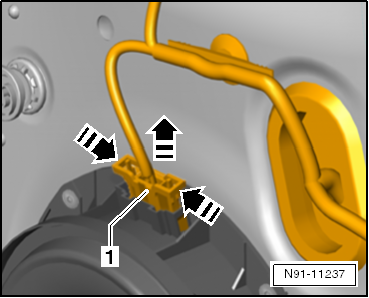

- Verriegelung der Steckverbindung am Lautsprecher in -Pfeilrichtung- lösen und Steckverbindung -1- herausziehen.

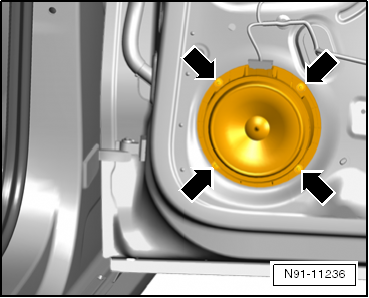

- Nieten -Pfeile- mit einem geeigneten Bohrer (<4,5 mm) ausbohren. Lautsprecher herausnehmen.
Einbauen
- Lautsprecher in die Verkleidung einsetzen und mit 4 Nieten befestigen.
Den neuen Lautsprecher beim Einbau mit speziellen Blindnieten (Teilenummer beachten!) befestigen
Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.
Hochtonlautsprecher vorn aus- und einbauen
Der Aus- und Einbau erfolgt auf der linken und rechten Seite in gleicher Weise.
Ausbauen
Vor Beginn der Montagearbeiten führen Sie bitte folgende Punkte durch:
- Zündung und alle elektrischen Verbraucher ausschalten und Zündschlüssel abziehen.
Um einen Lautsprecher zu ersetzen, muss zuerst die Verkleidung der A-Säule ausgebaut werden → Verkleidungen/Dämpfungen.

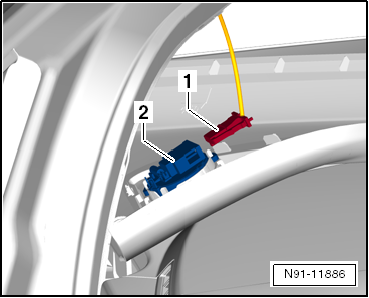

- Steckverbindung -1- am Hochtonlautsprecher -2- trennen.
Einbauen
Der Hochtonlautsprecher bildet mit der A-Säulen-Verkleidung eine Baueinheit und kann nur zusammen mit dieser ersetzt werden. Bitte bei der Ersatzteilbestellung auf die Farbnummer der Verkleidung achten.
Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge!
