Volkswagen Up! Reparaturanleitung :: Seitenairbags

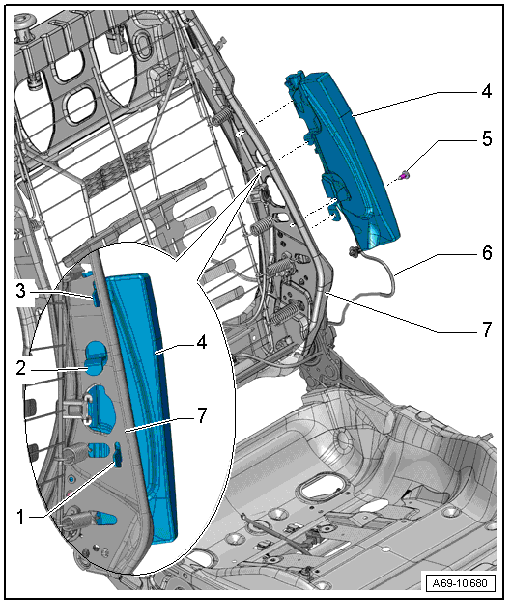

Montageübersicht - Seitenairbag vorn

VW UP. Karosserie-Montagearbeiten Innen


  1. Haken unten
    • für Befestigung Seitenairbag an Lehnenrahmen
  2. Haken, Mitte
    • für Befestigung Seitenairbag an Lehnenrahmen
  3. Haken oben
    • für Befestigung Seitenairbag an Lehnenrahmen
  4. Seitenairbag vorn mit Zünder für Seitenairbag Fahrerseite -N199-
    • Beifahrerseite: Seitenairbag vorn mit Zünder für Seitenairbag Beifahrerseite -N200-


ACHTUNG!

Beachten Sie die Sicherheitsvorschriften für pyrotechnische Bauteile.

  • aus- und einbauen
  1. Schraube
    • 8 Nm
  2. elektrischer Leitungsstrang
    • vom Zünder für Seitenairbag Fahrerseite -N199-/ Zünder für Seitenairbag Beifahrerseite -N200- zur Kupplungsstation
  3. Lehnenrahmen

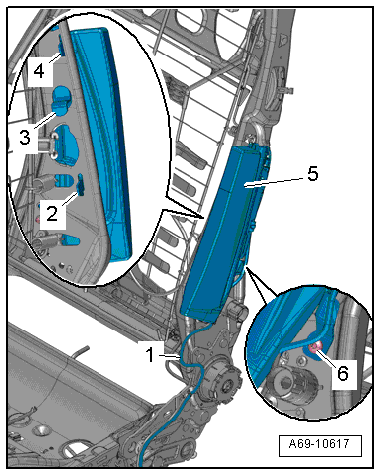

Seitenairbag vorn mit Zünder aus- und einbauen

Zünder für Seitenairbag Fahrerseite -N199-/ Zünder für Seitenairbag Beifahrerseite -N200-

Ausbauen


ACHTUNG!

-  Vordersitz ausbauen.

-  Lehnenbezug im Bereich des Seitenairbags abpolstern, bis der Seitenairbag uneingeschränkt zugänglich ist.

-  Schraube -6- herausdrehen.

-  Seitenairbag -5- mit den Haken -2, 3, 4- aus dem Lehnenrahmen aushängen und abnehmen.


ACHTUNG!

Vor dem Hantieren mit pyrotechnischen Bauteilen (beispielsweise Trennen der elektrischen Steckverbindung) muss sich die damit hantierende Person "elektrostatisch entladen". Hierzu beispielsweise Schließkeil für Tür kurz anfassen.

-  Steckersicherung vorsichtig mit einem kleinen Schraubendreher herausziehen und elektrische Steckverbindung abziehen.

-  Der elektrische Leitungsstrang -1- vom Seitenairbag verbleibt am Sitz.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge, dabei Folgendes beachten:


ACHTUNG!

Hinweise für den Einbau: Zum Beispiel Anzugsdrehmomente, Bauteile ersetzen

VW UP. Karosserie-Montagearbeiten Innen


Airbag Beifahrerseite

Montageübersicht - Airbag Beifahrerseite Elektrische Steckverbindung für Zünder 1 für Airbag Beifahrerseite -N131- Airbag Beifahrerseite mit Zünder 1 für Airbag Beifahrerseite ...

Crashsensoren für Airbag

Einbauorteübersicht - Crashsensoren für Airbag   Hinweis Einbauorteübersicht zeigt einen 2-Türer. Crashsensor für Frontairbag Fahrerseite -G283- Einbauort: in Fahrzeugmitte ...
