Volkswagen Up! Reparaturanleitung :: Reparatur von Kontaktgehäusen und Steckverbindungen

Hinweise zur Reparatur von Kontaktgehäusen und Steckverbindungen


Hinweis

Reparatur von Kontakten in Kontaktgehäusen

-  Öffnen oder entriegeln Sie ggf. zuerst die Sekundärverriegelung des Kontaktgehäuses.

-  Entriegeln Sie den Kontakt (Primärverriegelung) mit dem passenden Entriegelungswerkzeug.

-  Ziehen Sie den Kontakt an der Einzelleitung aus dem Kontaktgehäuse.

-  Nehmen Sie die gelbe Reparaturleitung mit dem richtigen Kontakt aus dem Leitungsstrang-Reparaturset.

-  Legen Sie die Reparaturstelle des fahrzeugeigenen Leitungsstrangs frei (ca. 20 cm zu beiden Seiten der Reparaturstelle).

-  Falls nötig, entfernen Sie die Umwicklung des Leitungsstrangs unter Verwendung des Klappmessers.

VW UP. Elektrische Anlage Allgemeine Informationen


-  Stecken Sie den neuen Kontakt der Reparaturleitung in das Kontaktgehäuse, bis er verrastet.

-  Schieben Sie eine Einzelleitungsabdichtung auf die Reparaturleitung auf.


Hinweis

Der kleine Durchmesser der Einzelabdichtung muss dabei zum Kontaktgehäuse zeigen.

-  Schieben Sie die Einzelleitungsabdichtung unter Verwendung des richtigen Montagewerkzeugs in das Kontaktgehäuse ein.

VW UP. Elektrische Anlage Allgemeine Informationen

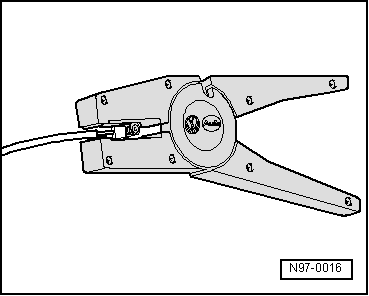

-  Kürzen Sie die Reparaturleitung und die Einzelleitung des fahrzeugeigenen Leitungsstrangs entsprechend Ihren Bedürfnissen mit der Abisolierzange -VAS 1978/3-.

VW UP. Elektrische Anlage Allgemeine Informationen

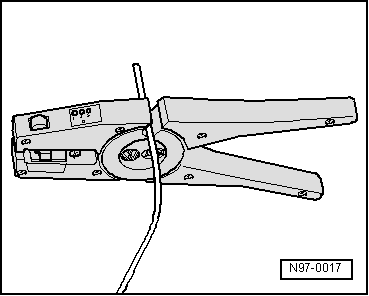

-  Isolieren Sie die Leitungsenden der Reparaturleitung und der fahrzeugeigenen Einzelleitung mit der Abisolierzange 6 - 7 mm ab.

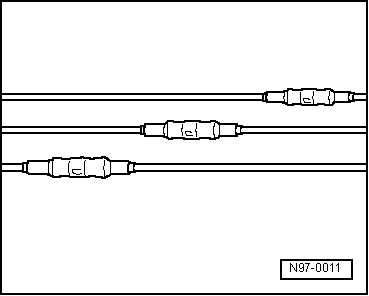

-  Verquetschen Sie die abisolierten Enden von Reparaturleitung- und Einzelleitung des fahrzeugeigenen Leitungsstrangs mit der Crimpzange und einem Quetschverbinder, wie im Kapitel "Leitungsunterbrechungen mit einzelner Reparaturstelle"  beschrieben.


Hinweis

VW UP. Elektrische Anlage Allgemeine Informationen


VW UP. Elektrische Anlage Allgemeine Informationen


Montage von Einzelleitungsabdichtungen


Hinweis

Montage der Einzelleitungsabdichtung:

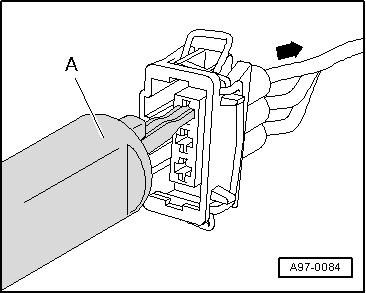

-  Klinken Sie mit dem passenden Entriegelungswerkzeug -A- die Kontaktverrastung aus und ziehen Sie anschließend die Leitung mit der Einzelleitungsabdichtung nach hinten -Pfeil- aus dem Kontaktgehäuse heraus.

VW UP. Elektrische Anlage Allgemeine Informationen

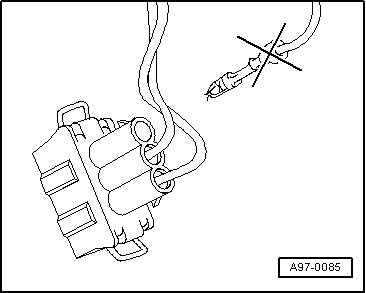

-  Schneiden Sie den alten Kontakt mit der Einzelleitungsabdichtung vom fahrzeugeigenen Leitungsstrang ab.

VW UP. Elektrische Anlage Allgemeine Informationen

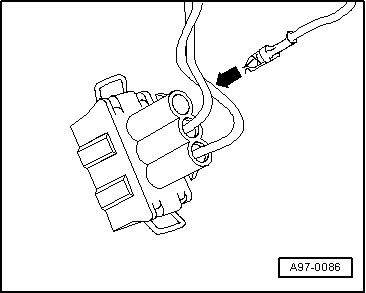

-  Schieben Sie die Reparaturleitung mit dem neuen Kontakt in die entsprechende Kammer des Kontaktgehäuses ein, bis er verrastet.

VW UP. Elektrische Anlage Allgemeine Informationen


-  Stecken Sie die Einzelleitungsabdichtung -A- auf das freie Ende der Reparaturleitung auf.


Hinweis

Der kleine Durchmesser der Einzelleitungsabdichtung muss dabei zum Kontaktgehäuse zeigen.

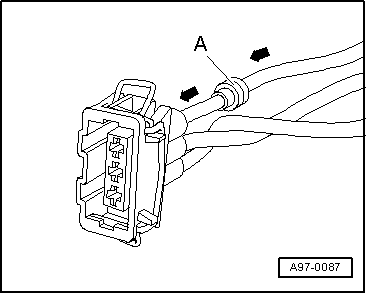

-  Schieben Sie die Einzelleitungsabdichtung -A- auf der Reparaturleitung bis zum Kontaktgehäuse.

VW UP. Elektrische Anlage Allgemeine Informationen

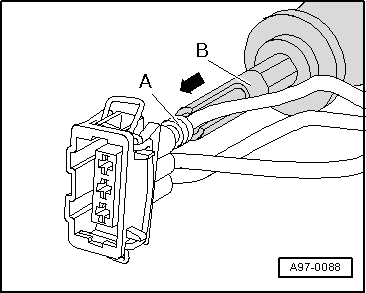

-  Schieben Sie die Einzelleitungsabdichtung -A- mit dem entsprechenden Montagewerkzeug -B- bis zum Anschlag in das Kontaktgehäuse ein.

VW UP. Elektrische Anlage Allgemeine Informationen


-  Kürzen Sie die Reparaturleitung und die Einzelleitung des fahrzeugeigenen Leitungsstrangs entsprechend Ihren Bedürfnissen mit der Abisolierzange -VAS 1978/3-.

-  Verquetschen Sie die abisolierten Enden von Reparaturleitung- und Einzelleitung des fahrzeugeigenen Leitungsstrangs mit der Crimpzange und einem Quetschverbinder, wie im Kapitel "Leitungsunterbrechungen mit einzelner Reparaturstelle"  beschrieben.

VW UP. Elektrische Anlage Allgemeine Informationen

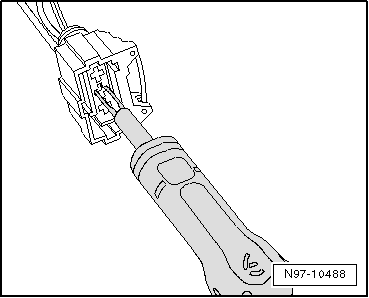

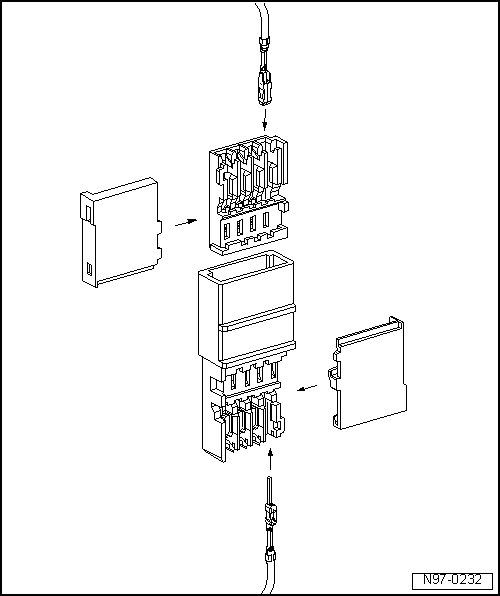

Reparatur von Kontaktgehäusen in Schneidklemmtechnik


Hinweis

VW UP. Elektrische Anlage Allgemeine Informationen
