E-Box aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

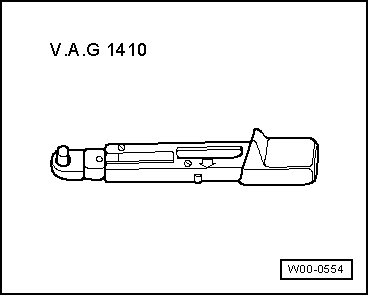

• Drehmomentschlüssel -V.A.G 1410-


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Batterie abklemmen.

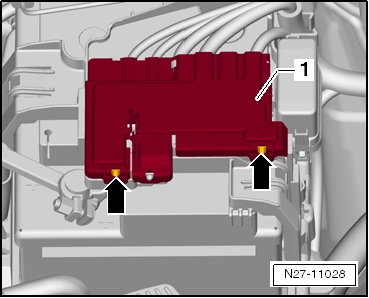

-  Verrastungen -Pfeile- lösen und den Deckel der E-Box -1- abnehmen.

-  Anschlussbelegung der E-Box notieren.


Vorsicht!

• Elektrische Bauteile, die über die Mehrfachsicherung abgesichert sind, können ausfallen!
• Beim Lösen der Muttern für die Leitungsanschlüsse wird die Mehrfachsicherung beschädigt!
• Die Mehrfachsicherung muss nach jedem Lösen der Anschlüsse ersetzt werden!

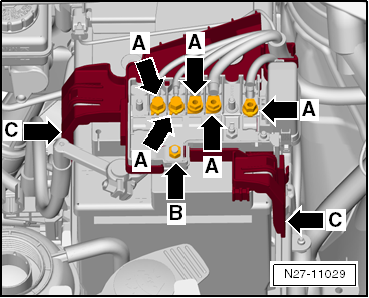

-  Alle Muttern der Leitungsanschlüsse -Pfeile A- abschrauben und die Leitungen von den Anschlussgewinden abnehmen.

-  Mutter -Pfeil B- abschrauben.

-  Auf beiden Seiten die Verrastungen -Pfeile C- des E-Box-Halters entriegeln und die E-Box zusammen mit dem Halter von der Batterie nach oben abnehmen.

-  E-Box-Halter umdrehen, die Verrastung -Pfeil- entriegeln und die E-Box vom E-Box-Halter abnehmen.

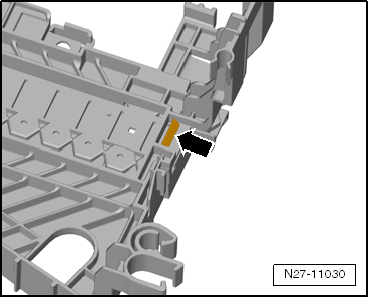

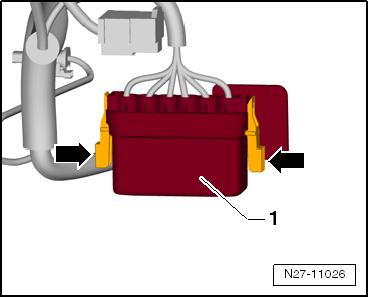

-  Rastnase -Pfeil- entriegeln und den Sicherungshalter -1- nach oben von der E-Box abziehen.

-  E-Box aus dem Fahrzeug nehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Eine neue Mehrfachsicherung einsetzen und die Muttern -Pfeile A- und -Pfeil B- aufschrauben.

-  Batterie anklemmen.

Anzugsdrehmomente

Relais- und Sicherungshalter in der E-Box aus- und einbauen

Der Sicherungshalter in der E-Box ist seitlich an der E-Box auf der Batterie befestigt.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410-

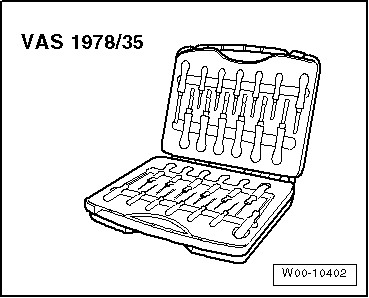

• Entriegelungswerkzeugset -VAS 1978/35-


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Batterie abklemmen.

-  E-Box auf der Batterie ausbauen.


Vorsicht!

• Elektrische Bauteile, die über die Mehrfachsicherung abgesichert sind, können ausfallen!
• Beim Lösen der Muttern für die Leitungsanschlüsse wird die Mehrfachsicherung beschädigt!
• Die Mehrfachsicherung muss nach jedem Lösen der Anschlüsse ersetzt werden!

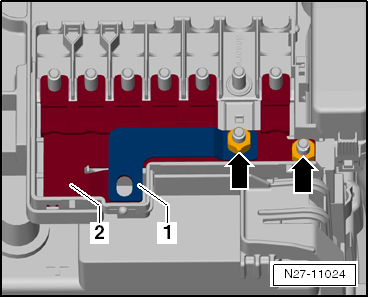

-  Die 2 Muttern -Pfeile- abschrauben und das Stromleitblech -1- und die Mehrfachsicherung -2- aus der E-Box herausnehmen.

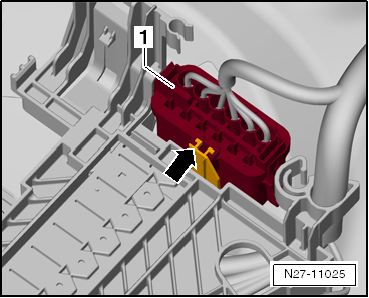

-  E-Box umdrehen, die Rastnase -Pfeil- entriegeln und den Sicherungshalter -1- nach oben von der E-Box abziehen.

-  Die seitlichen Verrastungen -Pfeile- drücken und den Deckel des Sicherungshalters -1- abnehmen.

-  Sicherungsbelegung notieren und alle Sicherungen aus dem Sicherungshalter herausziehen.

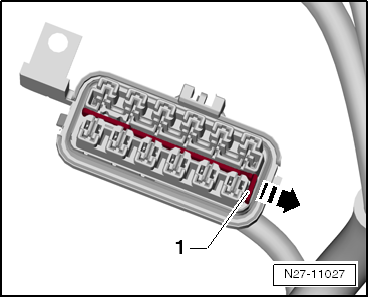

-  Primärverriegelung -1- in -Pfeilrichtung- ziehen, alle Steckkontakte mit dem richtigen Entriegelungswerkzeug aus dem Entriegelungswerkzeugset -VAS 1978/35- entriegeln und aus dem Sicherungshalter nach unten herausziehen.


Hinweis

Die Zuordnung des richtigen Entriegelungswerkzeugs kann der Tabelle in der → Bedienungsanleitung des VAS 1978/35 entnommen werden.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

-  Eine neue Mehrfachsicherung -2- einsetzen und die Muttern -Pfeile- aufschrauben.

-  Batterie anklemmen.

Anzugsdrehmomente

Relais- und Sicherungsträger hinter der Schalttafel Fahrerseite aus- und einbauen

Sicherungsträger hinter der Schalttafel Fahrerseite aus- und einbauen

Der Sicherungsträger befindet sich hinter der seitlichen Schalttafelabdeckung.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410-


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.


Hinweis

• Die Abbildungen zeigen den Aus- und Einbau des Sicherungshalters an einem Linkslenker.
• Der Aus- und Einbau des Sicherungshalters an einem Rechtslenker erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Batterie abklemmen.

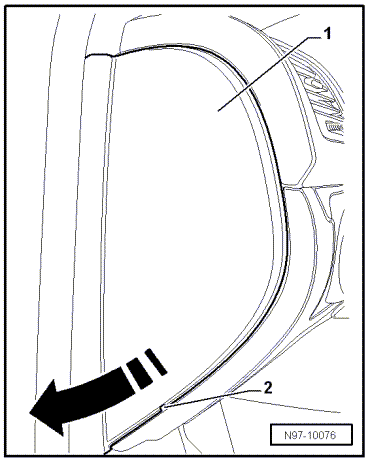

-  Demontagekeil -VAS 3409- oder einen Schraubendreher in die Aussparung -2- stecken und die Schalttafelabdeckung -1- in -Pfeilrichtung- abhebeln.

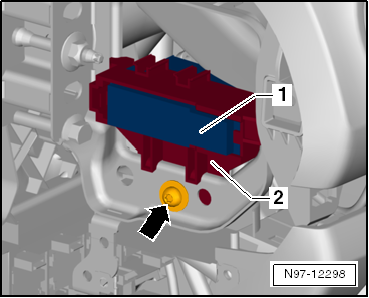

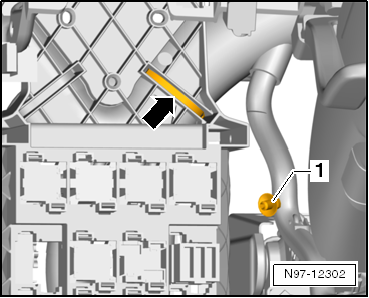

-  Befestigungsschraube -Pfeil- herausschrauben und den Sicherungshalter -1- zusammen mit dem Träger -2- nach oben vom Rohbau abziehen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

Sicherungsträger am Relaisträger aus- und einbauen

Der Sicherungsträger befindet sich hinter der Blende im Fahrerfußraum unterhalb des Relaisträgers.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410-

• Entriegelungswerkzeugset -VAS 1978/35-


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.


Hinweis

• Die Abbildungen zeigen den Aus- und Einbau des Sicherungsträgers an einem Linkslenker.
• Der Aus- und Einbau des Sicherungsträgers an einem Rechtslenker erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Batterie abklemmen.

-  Blende im Fahrerfußraum ausbauen → Karosserie-Montagearbeiten Innen.

-  A-Säulen-Verkleidung unten, auf der Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

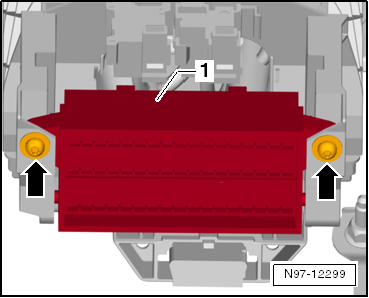

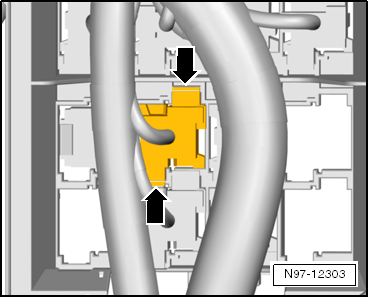

-  Befestigungsschrauben -Pfeile- herausschrauben und den Sicherungsträger -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, aus dem Relaisträger herausziehen.

-  Sicherungsbelegung notieren und alle Sicherungen aus dem Sicherungsträger herausziehen.

-  Primärverriegelungen -1- ziehen, alle Steckkontakte mit dem richtigen Entriegelungswerkzeug aus dem Entriegelungswerkzeugset -VAS 1978/35- entriegeln und aus dem Sicherungsträger nach hinten herausziehen.


Hinweis

Die Zuordnung des richtigen Entriegelungswerkzeugs kann der Tabelle in der → Bedienungsanleitung des VAS 1978/35 entnommen werden.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:

Anzugsdrehmomente

Relaisträger Schalttafel aus- und einbauen

Der Relaisträger Schalttafel ist im Fahrerfußraum unterhalb der Schalttafel eingebaut.

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1410-

• Entriegelungswerkzeugset -VAS 1978/35-


Vorsicht!

Zum Ab- und Anklemmen der Batterie muss die im Reparaturleitfaden beschriebene Vorgehensweise eingehalten werden.


Hinweis

• Die Abbildungen zeigen den Aus- und Einbau des Relaisträgers an einem Linkslenker.
• Der Aus- und Einbau des Relaisträgers an einem Rechtslenker erfolgt sinngemäß.

Ausbauen

-  Zündung und alle elektrischen Verbraucher ausschalten und den Zündschlüssel abziehen.

-  Batterie abklemmen.

-  Blende im Fahrerfußraum ausbauen → Karosserie-Montagearbeiten Innen.

-  A-Säulen-Verkleidung unten, auf der Fahrerseite ausbauen → Karosserie-Montagearbeiten Innen.

-  Sicherungshalter am Relaisträger ausbauen.

-  Bordnetzsteuergerät -J519- ausbauen.


Hinweis

Aus Gründen der Übersichtlichkeit ist der Relaisträger in der folgenden Abbildung von der Rückseite dargestellt.

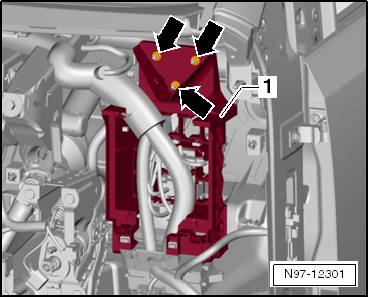

-  Die 3 Befestigungsmuttern (Schlüsselweite 10 mm) -Pfeile- abschrauben und den Relaisträger -1-, unter Berücksichtigung der angeschlossenen Leitungslängen, von den Gewindestiften abnehmen.

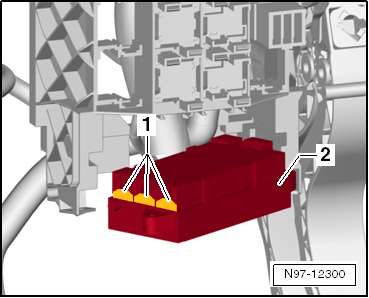

-  Den Kabelbinder -Pfeil- trennen und die Leitungssicherung -1- aus dem Relaisträger ausclipsen.

-  Die Belegung der Relais im Halter notieren.

-  Alle Relaisstecker auf der Rückseite des Relaisträgers entriegeln -Pfeile- und zusammen mit den gesteckten Relais nach hinten aus dem Relaisträger herausziehen.

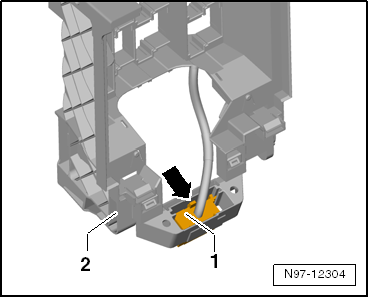

-  Diagnosestecker -1- entriegeln -Pfeil- und aus dem Relaisträger -2- ziehen.

-  Relaisträger -2- aus dem Fahrzeug nehmen.

Einbauen

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge, dabei Folgendes beachten:


Hinweis

Alle beim Ausbau getrennten Kabelbinder und Leitungssicherungen wieder an der ursprünglichen Stelle befestigen.

Anzugsdrehmomente
