Volkswagen Up! Reparaturanleitung :: Radhausschale

Montageübersicht - Radhausschale

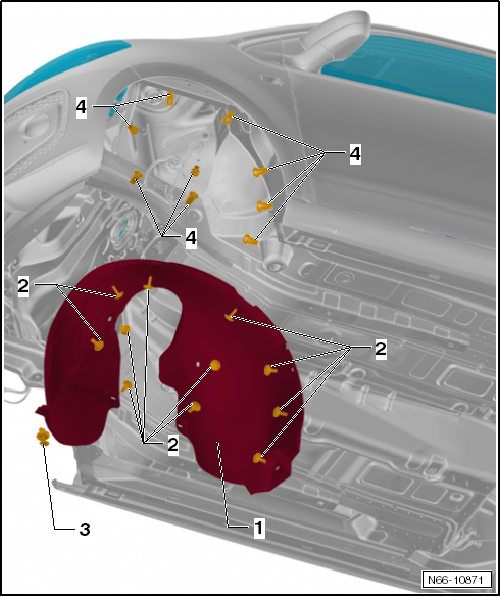

Montageübersicht - Radhausschale vorn


Hinweis

• Je nach Modellvariante müssen bei der Radhausschale vorn geringfügige Abweichungen berücksichtigt werden.
• Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

1. Radhausschale vorn
   • Material PP/EPDM
   • aus- und einbauen
2. Schraube
   • 11 Stück je Seite
   • Anzugsdrehmoment: 2 Nm
3. Spreizclip
   • 1 Stück je Seite
4. Spreizmuttern
   • 9 Stück je Seite

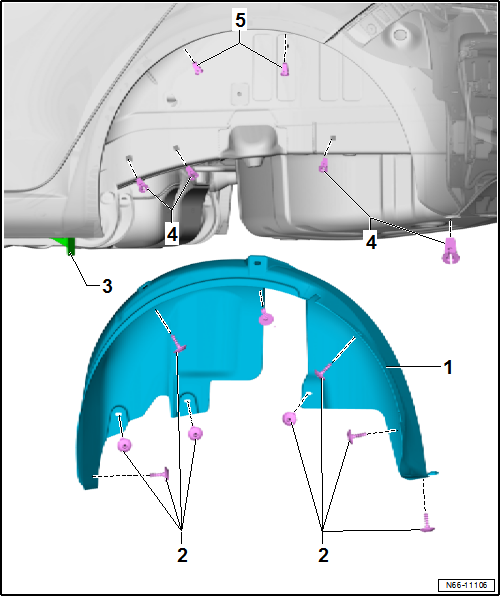

Montageübersicht - Radhausschale hinten

1. Radhausschale hinten
   • Nur bei bestimmten Modellen eingebaut.
   • Material PP/EPDM
   • aus- und einbauen
2. Schraube
   • 9 Stück je Seite
   • Anzugsdrehmoment: 2 Nm
3. Schwellerabdeckung
4. Spreizmuttern
   • 4 Stück je Seite
5. Spreizmuttern
   • gasdicht
   • 2 Stück je Seite


GEFAHR!

Kontrollieren Sie die gasdichten Spreizmuttern auf Beschädigungen und ggf. ersetzen Sie diese.

Die Spreizmuttern dichten den Innenraum gegen Abgase ab. Sie müssen auf jeden Fall bei Beschädigungen ersetzt werden.

Radhausschale vorn aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

• Der Aus- und Einbau erfolgt nur für die linke Radhausschale vorn. Für die rechte Seite wird sinngemäß daraus abgeleitet.
• Je nach Modellvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

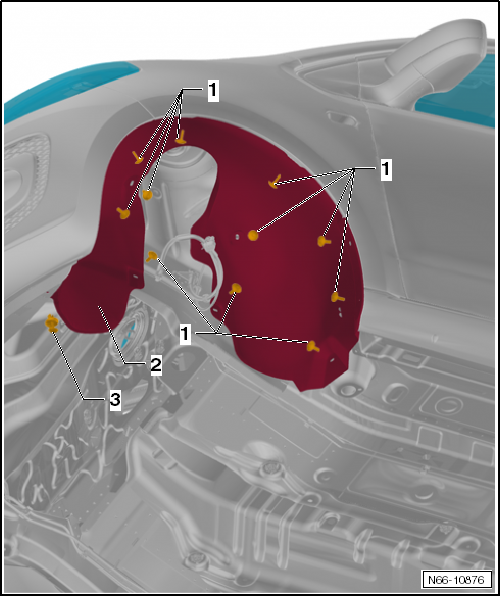

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Rad abbauen → Fahrwerk, Achsen, Lenkung.

-  Spreizniet -3- herausziehen.

-  Schrauben -1- herausdrehen.

-  Radhausschale -2- aus dem Kotflügel herausziehen.

Einbauen

Führen Sie folgende Arbeiten durch:


Hinweis

Spreizmuttern auf Beschädigung prüfen und diese gegebenenfalls ersetzen.

-  Radhausschale vorn -1- in den Kotflügel schieben.

-  Radhausschale vorn -1- an der Stoßfängerabdeckung vorn ausrichten.

-  Spreizniet -3- einsetzen.

-  Alle Schrauben ansetzen und in der nachfolgend beschriebenen Reihenfolge festziehen

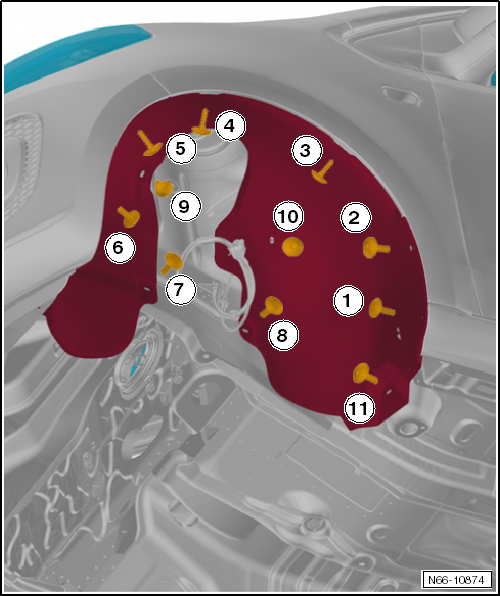

Schraubreihenfolge

-  Radhausschale in der vorgegebenen Reihenfolge von -1- bis -11- festziehen, Anzugsdrehmoment: 2 Nm.

-  Rad anbauen → Fahrwerk, Achsen, Lenkung.

Radhausschale hinten aus- und einbauen

Radhausschale hinten aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

• Der Aus- und Einbau erfolgt nur für die linke Radhausschale hinten. Für die rechte Seite wird sinngemäß daraus abgeleitet.
• Je nach Modellvariante müssen beim Aus- und Einbau geringfügige Abweichungen berücksichtigt werden.

Ausbauen

-  Rad ausbauen → Fahrwerk, Achsen, Lenkung.

-  Schrauben -2- herausdrehen.

-  Radhausschale hinten -1- aus dem Radhaus herausziehen.

Schwellerabdeckung aus- und einbauen

Einbauen


GEFAHR!

Die gasdichten Spreizmuttern -5- auf Beschädigungen prüfen und ggf. ersetzen.

Die Spreizmuttern dichten den Innenraum gegen Abgase ab und müssen auf jeden Fall bei Beschädigungen ersetzt werden.

-  Radhausschale hinten -1- im Radhaus knickfrei einsetzen.

-  Rad anbauen → Fahrwerk, Achsen, Lenkung.

Anzugsdrehmomente

• Schrauben  "Montageübersicht - Radhausschale hinten".

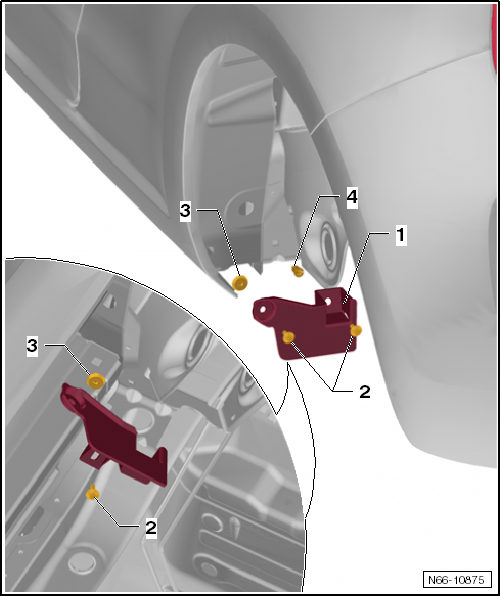

Schwellerabdeckung aus- und einbauen


Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Führen Sie folgende Arbeiten durch:

Ausbauen

-  Schrauben -2- herausdrehen.

-  Schwellerabdeckung -1- nach unten abnehmen.

Einbauen


GEFAHR!

Die 2 gasdichten Spreizmuttern -3- auf Beschädigungen kontrollieren und diese gegebenenfalls ersetzen.

Die Spreizmuttern dichten den Innenraum gegen Abgase ab. Sie müssen auf jeden Fall bei Beschädigungen ersetzt werden.


Hinweis

Spreizmutter -4- auf Beschädigung prüfen und diese gegebenenfalls ersetzen.

-  Schwellerabdeckung positionieren.

-  Schrauben -2- festziehen, Anzugsdrehmoment: 2 Nm.
