Volkswagen Up! Reparaturanleitung :: Montageübersicht - Sensor für Reifendruck

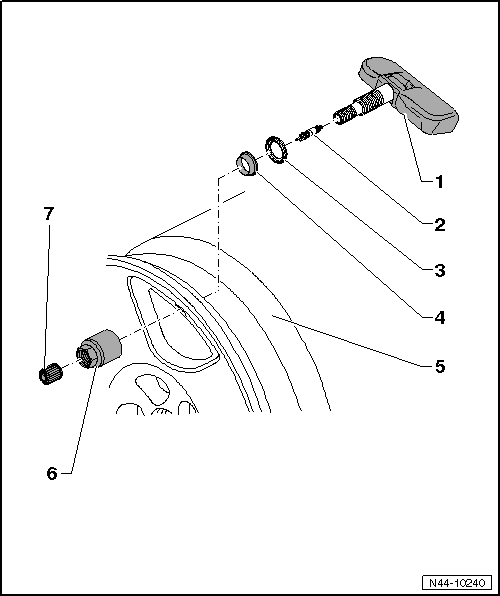

Montageübersicht - Sensor für Reifendruck, Sensor für Reifendruck mit Ventil

1. Sensor für Reifendruck
   • wird als Ersatzteil komplett geliefert
   • aus- und einbauen
   • wenn die Batterie leer ist, dann muss der komplette Sensor für Reifendruck ersetzt werden
   • nach dem Einsatz eines Pannensets muss die Bohrung für das Ventil und die Öffnung des Druckgebers saubergewischt werden
2. Ventileinsatz
   • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
   • bei jedem Reifenwechsel ersetzen

Verwenden Sie nur den Original Ventileinsatz, dieser hat eine spezielle Beschichtung!

3. Dichtscheibe
   • wird während des Anziehens der Ãœberwurfmutter  leicht verformt
4. Dichtring
5. Scheibenrad
   • Reifenmontage von Reifen mit Notlaufeigenschaften
   • Reifenmontage von Reifen (Räder mit Reifen-Druck-Kontrolle)
6. Ãœberwurfmutter
   • 8 Nm
7. Ventilkappe
   • nur die originalen Ventilkappen aus dem Reparatursatz verwenden → Elektronischer Ersatzteilkatalog "ETKA"
   • keine Komfort-Ventilkappen und Metallkappen verwenden

Montageübersicht - Sensor für Reifendruck, Sensor für Reifendruck ohne Ventil

1. Ventilkappe
2. Mutter
   • Einzelteil von
   • Anzugsdrehmoment
   • nach jeder Demontage ersetzen
3. Scheibe
   • Einzelteil von
4. Scheibenrad
   • Reifenmontage
5. Dichtring
   • Einzelteil von
6. Ventileinsatz
   • bei jedem Reifenwechsel ersetzen

Keine Ventileinsätze aus Messing sondern nur vernickelte (silberne) Ventileinsätze verwenden (Korrosion!).

7. Metallventil
   • wird als Ersatzteil komplett mit Schraube  geliefert
   • aus- und einbauen
8. Schraube
   • Torxschraube (Kundendienstvariante)
   • Einzelteil von
   • 4 Nm
   • Vierkantschraube mit flachem Kopf (Produktionsvariante)
9. Sensor für Reifendruck
   • Sensor für Reifendruck vorn links -G222-
   • Sensor für Reifendruck vorn rechts -G223-
   • Sensor für Reifendruck hinten links -G224-
   • Sensor für Reifendruck hinten rechts -G225-
   • aus- und einbauen für Kundendienstvariante
   • aus- und einbauen für Produktionsvariante

Die Sensoren für Reifendruck haben eine Lebensdauer von ca. 10 Jahren.

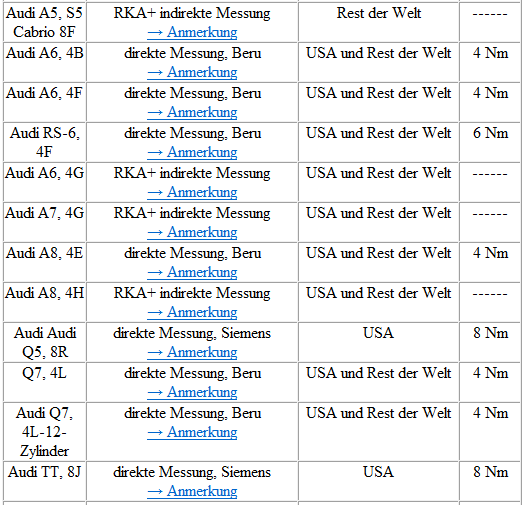

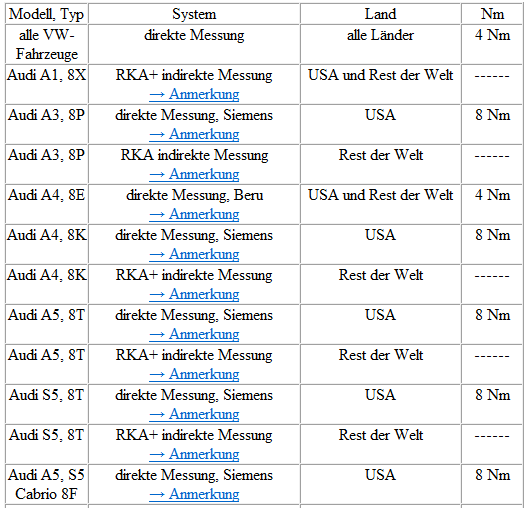

Anzugsdrehmoment Ãœberwurfmutter

Sensor für Reifendruck

...

Sensor für Reifendruck aus und einbauen

Sensor für Reifendruck aus- und einbauen, Sensor für Reifendruck mit Ventil Ausbauen -  Schrauben Sie die Ãœberwurfmutter -1- ab. -  Nehmen Sie den Sensor für Reifendruck-2- aus dem ...
