Volkswagen Up! Reparaturanleitung :: Montageübersicht - Lenksäule

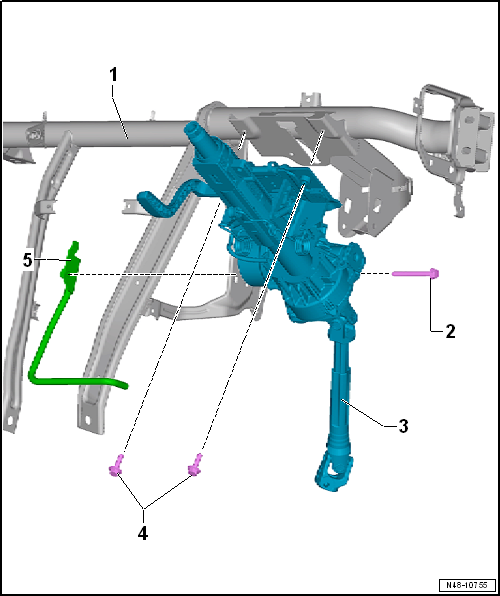

Montageübersicht - Lenksäule, elektrische Lenksäule, Linkslenker, up!


Hinweis

VW UP. Fahrwerk, Achsen, Lenkung


  1. Zentralrohr Schalttafel
  2. Mutter
  3. Schraube
    • 20 Nm
    • Anzugsreihenfolge beachten
  4. Lenksäule
    • aus- und einbauen
    • kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden

Hinweis

Vor dem Austausch der Lenksäule oder des Steuergeräts für Lenksäulenelektronik -J500- müssen eventuell vorhandene Ereignisspeichereinträge beseitigt werden → Fahrzeugdiagnosetester.

  1. Crashstrebe
    • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
  2. Schraube
    • 20 Nm
    • Anzugsreihenfolge beachten

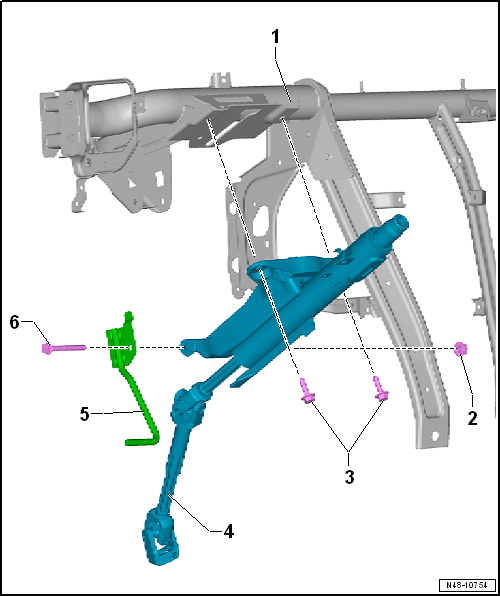

Montageübersicht - Lenksäule, elektrische Lenksäule, Rechtslenker


Hinweis

VW UP. Fahrwerk, Achsen, Lenkung


  1. Zentralrohr Schalttafel
  2. Schraube
    • 20 Nm
    • Anzugsreihenfolge beachten
  3. Lenksäule
    • aus- und einbauen
    • kann in der Geführten Fehlersuche mit dem → Fahrzeugdiagnosetester geprüft werden

Hinweis

Vor dem Austausch der Lenksäule oder des Steuergeräts für Lenksäulenelektronik -J500- müssen eventuell vorhandene Ereignisspeichereinträge beseitigt werden → Fahrzeugdiagnosetester.

  1. Schraube
    • 20 Nm
    • Anzugsreihenfolge beachten
  2. Crashstrebe
    • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"

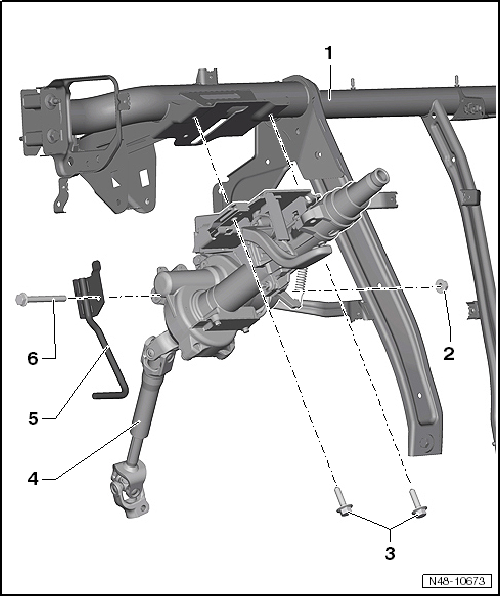

Montageübersicht - Lenksäule, Stahllenksäule


Hinweis

VW UP. Fahrwerk, Achsen, Lenkung


  1. Zentralrohr Schalttafel
  2. Mutter
  3. Schraube
    • 20 Nm
    • Anzugsreihenfolge beachten
  4. Lenksäule
    • aus- und einbauen
  5. Crashstrebe
    • Zuordnung → Elektronischer Ersatzteilkatalog "ETKA"
  6. Schraube
    • 20 Nm
    • Anzugsreihenfolge beachten

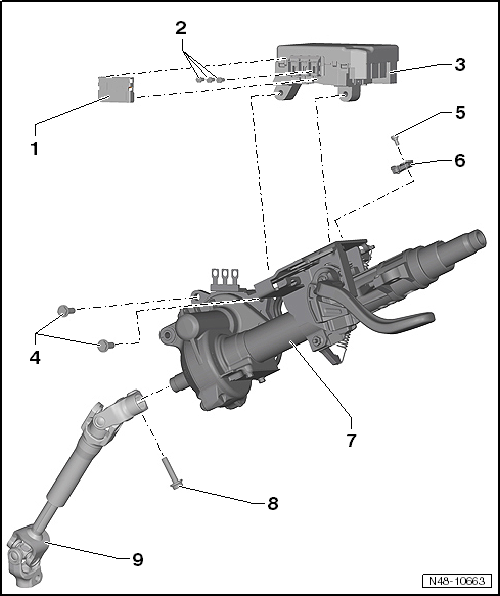

Montageübersicht - Lenksäule, elektrische Lenksäule in Stand setzen

VW UP. Fahrwerk, Achsen, Lenkung


  1. Kappe
  2. Schraube
    • 4 Nm
    • nach jeder Demontage ersetzen
  3. Steuergerät für Lenksäulenelektronik -J500-
    • aus- und einbauen
  4. Schraube
    • 20 Nm
    • nach jeder Demontage ersetzen
  5. Schraube
    • 2 Nm
    • nach jeder Demontage ersetzen
  6. Montagehilfe
    • aus- und einbauen
  7. Lenksäule
    • aus- und einbauen
  8. Schraube
    • 20 Nm + 180º weiterdrehen
    • nach jeder Demontage ersetzen
  9. Gelenkwelle
    • aus- und einbauen

Montagehilfe ersetzen

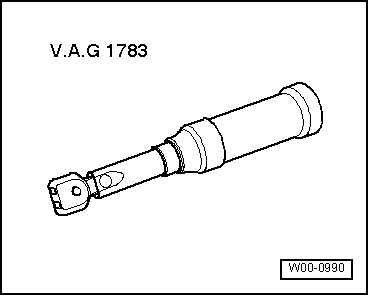

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Führen Sie folgende Arbeiten durch:

Ausbauen

-  Lenksäule ausbauen.

VW UP. Fahrwerk, Achsen, Lenkung

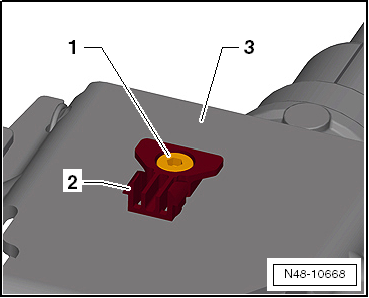

-  Schraube -1- herausschrauben und Montagehilfe -2- von der Lenksäule abnehmen.

Einbauen

VW UP. Fahrwerk, Achsen, Lenkung

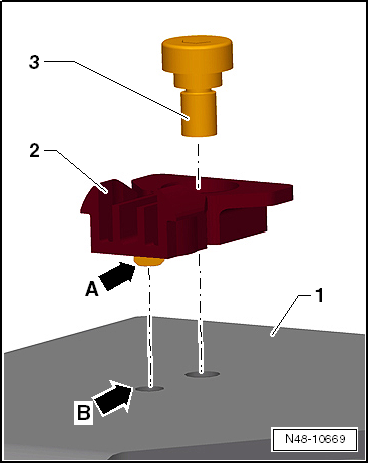

-  Die Nase -Pfeil A- der Montagehilfe -1- in die Bohrung -Pfeil B- der Lenksäule -2- einsetzen.


Hinweis

Die Bohrung der Montagehilfe -1- muss zur Verzahnung der Lenksäule -2- zeigen.

-  Schrauben -3- einschrauben und mit Anzugsdrehmoment festziehen.

Anzugsdrehmomente

VW UP. Fahrwerk, Achsen, Lenkung



Lenksäule

...

Lenksäule aus- und einbauen

Lenksäule aus- und einbauen, elektrische Lenksäule, Linkslenker, up! Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Drehmomentschlüssel -V.A.G 1331- D ...
