Volkswagen Up! Reparaturanleitung :: Mit Expansionsventil, Flüssigkeitsbehälter und Regelventil für Kompressor der Klimaanlage -N280- prüfen (mit außen geregeltem Klimakompressor)

Volkswagen Up! Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Drücke prüfen bei Fahrzeugen / Mit Expansionsventil, Flüssigkeitsbehälter und Regelventil für Kompressor der Klimaanlage -N280- prüfen (mit außen geregeltem Klimakompressor)


Hinweis

-  Motordrehzahl auf 2000 U/min bringen.

-  Druckmanometer der Klimaservice-Station beobachten.


Hinweis

Sollwerte:

Hochdruckseite:

Vom Ausgangsdruck (beim Anschließen der Druckmanometer) bis auf 20 bar Überdruck ansteigend.

Niederdruckseite:

Vom Ausgangsdruck (beim Anschließen der Druckmanometer) auf Diagrammwert abfallend.

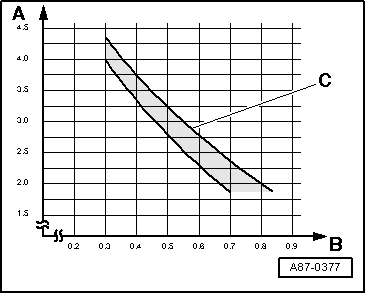

  1. Niederdruck (gemessen am Serviceanschluss) in bar Absolutdruck.
  2. Steuerstrom für das Regelventil für Kompressor der Klimaanlage -N280-.
  3. Zulässiger Toleranzbereich.


Hinweis

VW UP. Klimaanlage mit Kältemittel R134a







Hinweis






Hinweis



Mit Expansionsventil, Flüssigkeitsbehälter und elektrisch angetriebenen Klimakompressor


Hinweis

Der elektrisch angetriebene Klimakompressor hat kein Regelventil für Kompressor der Klimaanlage -N280-. Die Regelung erfolgt über die Drehzahl vom Klimakompressor. Im Klimakompressor befindet sich die Steuerelektronik und ein G-Lader, der das Kältemittel vorantreibt.
