Volkswagen Up! Reparaturanleitung :: Lenkrad

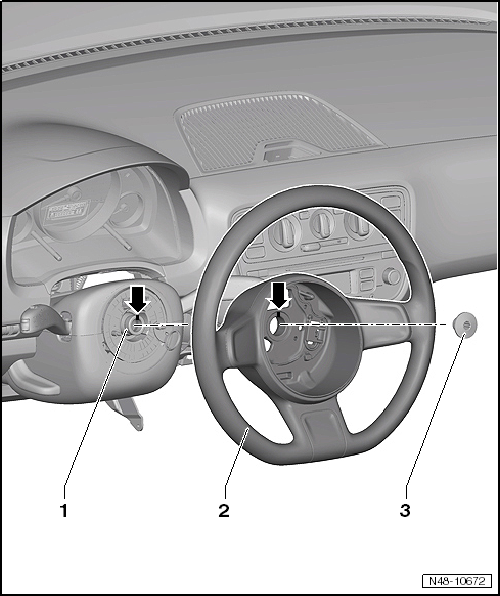

Montageübersicht - Lenkrad

VW UP. Fahrwerk, Achsen, Lenkung


  1. Lenksäule
    • aus- und einbauen
  2. Lenkrad
    • aus- und einbauen
    • verschiedene Ausführungen, Zuordnung → Elektronischer Ersatzteilkatalog
  3. Schraube
    • 30 Nm + 90º weiterdrehen
    • nach jeder Demontage ersetzen

Lenkrad aus- und einbauen

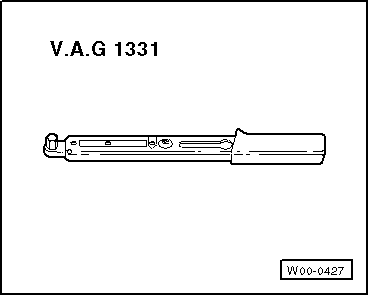

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Führen Sie folgende Arbeiten durch:

Ausbauen

Nur up!


ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

Nur e-up!


ACHTUNG!

Vor Arbeiten an der elektrischen Anlage und dem Ausbau des Lenkrads müssen folgende Bedingungen erfüllt werden:

Wenn Sie diese Hinweise nicht beachten, kann es zum Ausfall des Airbag-Systems im späteren Betrieb kommen!

Fortsetzung für alle Fahrzeuge

-  Lenksäule in mittlere Höhenposition stellen.

-  Airbag-Einheit ausbauen → Karosserie- Montagearbeiten Innen.

-  Räder in Geradeausstellung bringen.


Hinweis

Der Aus- und Einbau des Lenkrads muss in Mittelstellung erfolgen (Räder in Geradeausstellung).

VW UP. Fahrwerk, Achsen, Lenkung

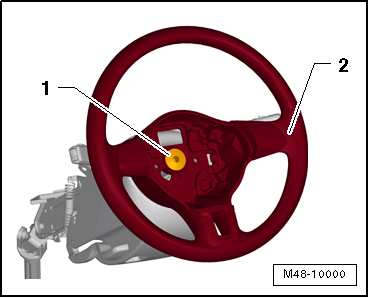

-  Schraube -1- heraus drehen.

-  Stellung Lenkrad/Lenksäule mit einem Filzstift markieren.

-  Lenkrad -2- von der Lenksäule abziehen.

Einbauen

Der Einbau erfolgt in umgekehrter Reihenfolge. Dabei ist Folgendes zu beachten:

Vergewissern, dass die Räder in Geradeausstellung sind, bevor das Lenkrad aufgesetzt wird.

-  Bei Einbau des ausgebauten Lenkrads darauf achten, dass die Markierungen auf Lenksäule/Lenkrad zueinanderstehen.

-  Bei Einbau eines neuen Lenkrads (ohne Markierung): Lenkrad muss in Mittelstellung aufgesetzt werden (Lenkradspeiche muss waagerecht stehen und Räder in Geradeausstellung).

-  Lenkrad einbauen.

-  Airbag-Einheit einbauen → Karosserie- Montagearbeiten Innen.


ACHTUNG!

Bitte darauf achten, dass, während die Batterie angeschlossen wird, sich keine Personen im Fahrzeug aufhalten!

Nur up!

-  Masseband an der Batterie anklemmen → Elektrische Anlage.

Nur e-up!


ACHTUNG!

-  Probefahrt durchführen.

-  Wenn das Lenkrad schief steht, muss das Lenkrad wieder ausgebaut und auf der Verzahnung der Lenksäule umgesetzt werden.

Anzugsdrehmoment
