Volkswagen Up! Reparaturanleitung :: Lackaufbau

Lackaufbau der Werkslackierung, KTL-Grundierung

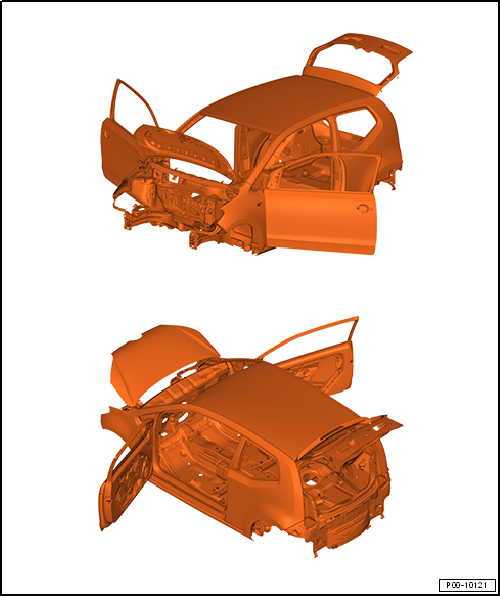

KTL-Grundierung 2-Türer

- Kathodische Tauchlackierung


Hinweis

Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.

KTL-Grundierung 4-Türer

- Kathodische Tauchlackierung


Hinweis

Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.

Lackaufbau der Werkslackierung, Vorlack

Vorlack 2-Türer

- Vorlack

• Es werden nur bei bestimmten Farbtönen, die farblich dargestellten Bereiche der Karosserie vorlackiert.


Hinweis

Der Vorlack wird nur werkseitig appliziert. Bei einer Nachlackierung oder Reparatur werden diese Bauteile und Bereiche gefüllert.

Vorlack 4-Türer

- Vorlack

• Es werden nur bei bestimmten Farbtönen, die farblich dargestellten Bereiche der Karosserie vorlackiert.


Hinweis

Der Vorlack wird nur werkseitig appliziert. Bei einer Nachlackierung oder Reparatur werden diese Bauteile und Bereiche gefüllert.

Lackaufbau der Werkslackierung, Basislack

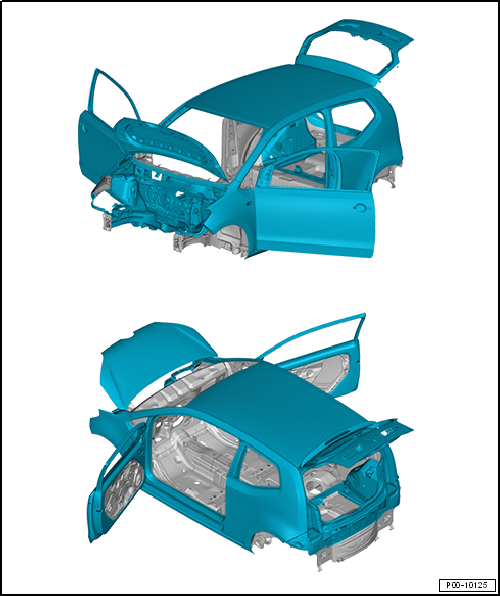

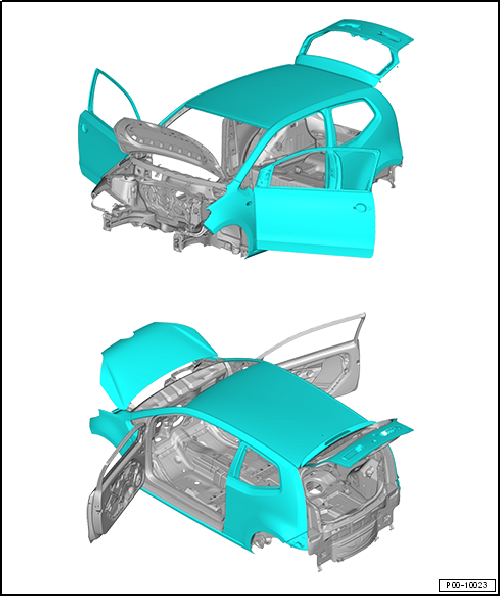

Basislack 2-Türer

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

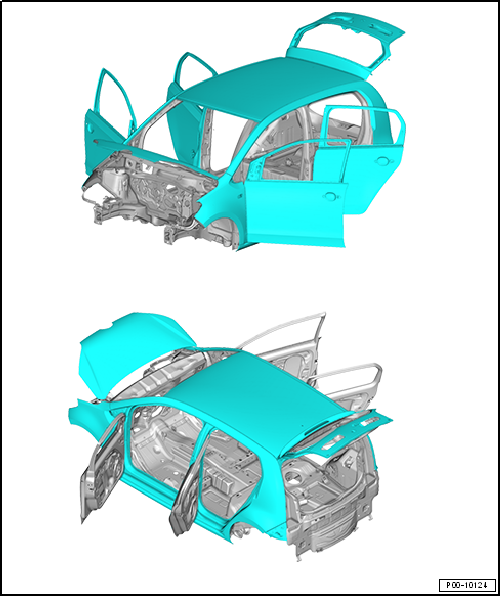

Basislack 4-Türer

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

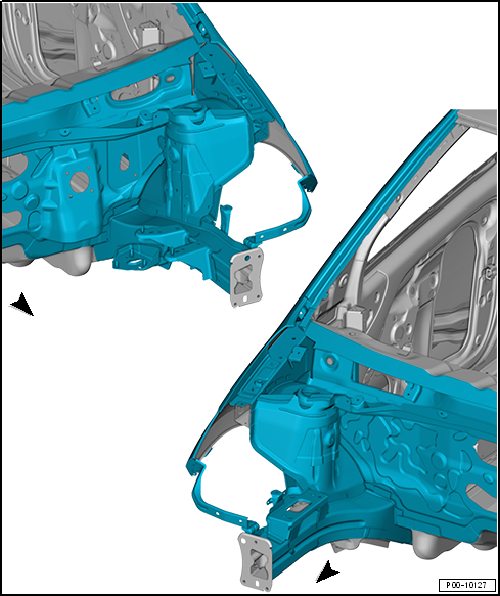

Basislack Vorderwagen

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

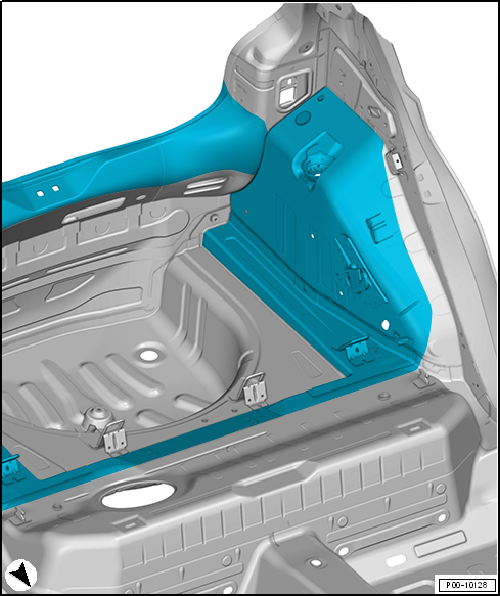

Basislack Kofferraum

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

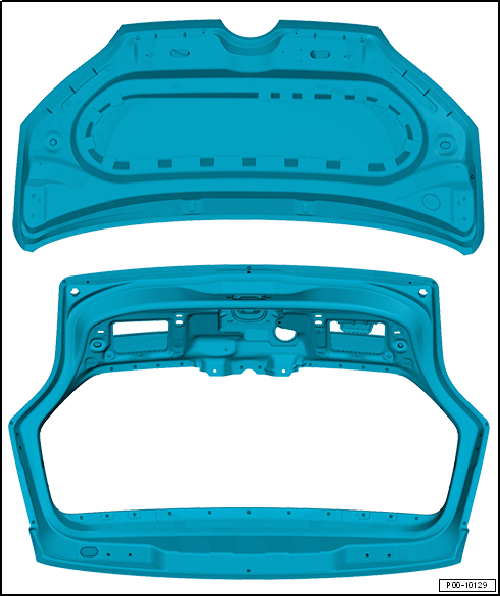

Basislack Front-/Heckklappe

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

Basislack Tür, 2-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich.

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

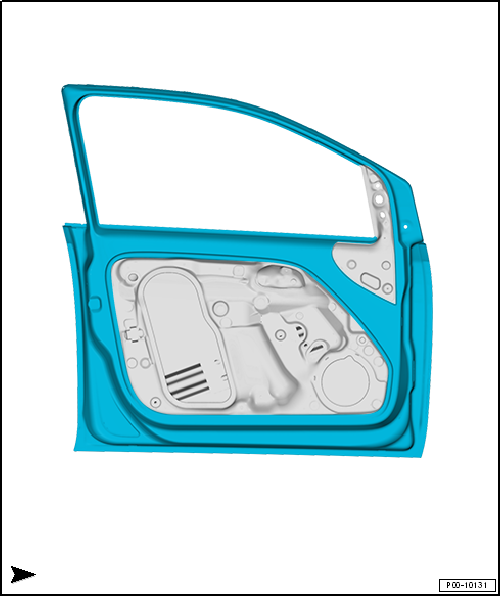

Basislack Tür vorn, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

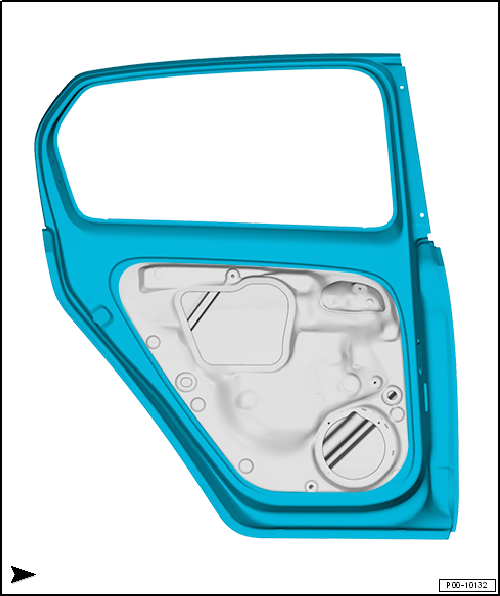

Basislack Tür hinten, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Basislack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Basislack lackiert.

Lackaufbau der Werkslackierung, Klarlack

Klarlack 2-Türer

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

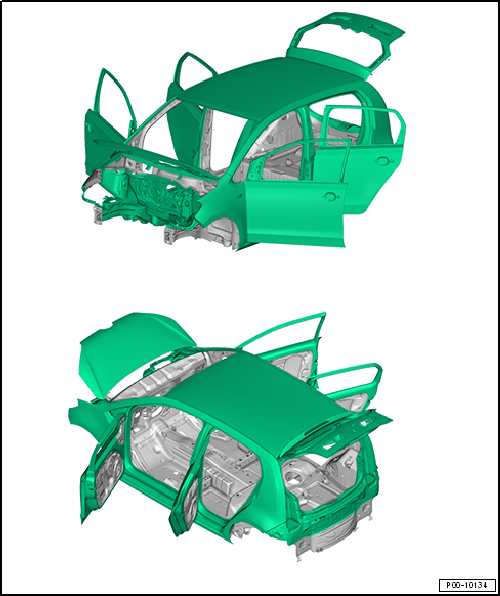

Klarlack 4-Türer

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

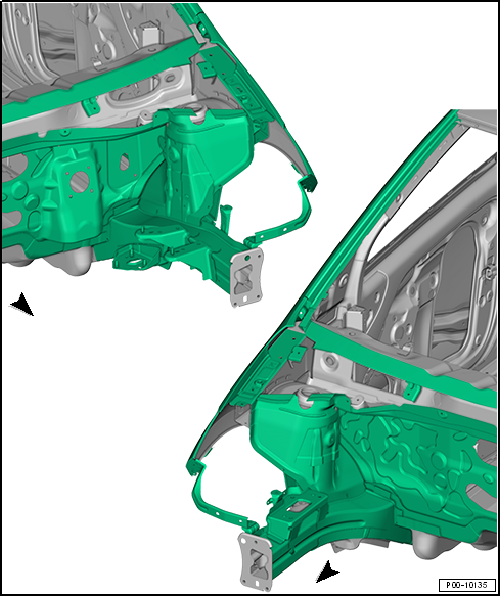

Klarlack Vorderwagen

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

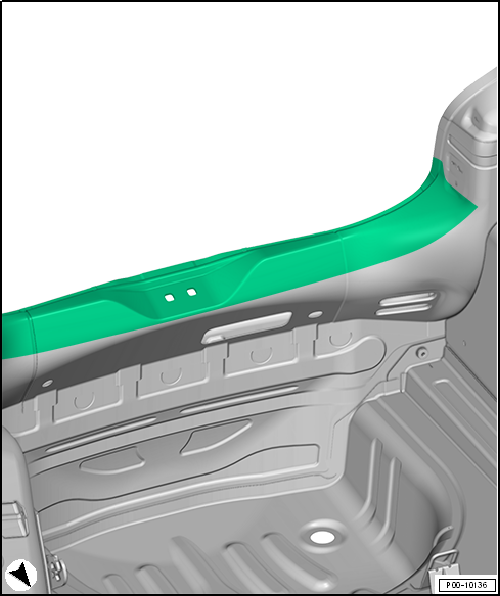

Klarlack Kofferraum

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

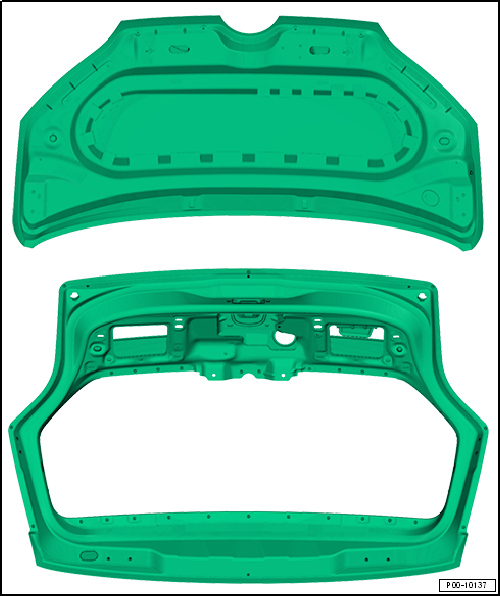

Klarlack Front-/Heckklappe

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

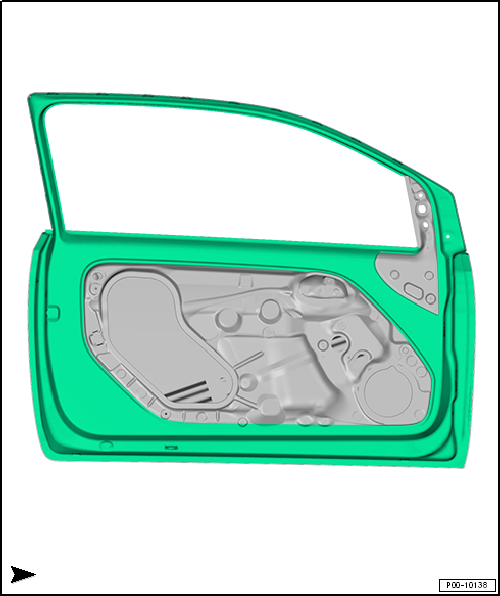

Klarlack Tür, 2-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

Klarlack Tür vorn, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.

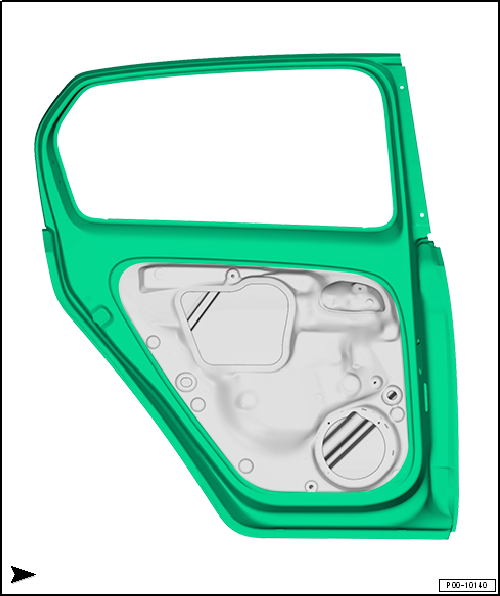

Klarlack Tür hinten, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

- Klarlack

• Es werden nur die farblich dargestellten Bereiche der Karosserie mit Klarlack lackiert.
