Volkswagen Up! Reparaturanleitung :: Hinterradbremse
Bremsbacken aus- und einbauen
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel
Nach Arbeiten an der Hinterradbremse:
- Feststellbremse lösen.
- Bremspedal einmal kräftig betätigen.

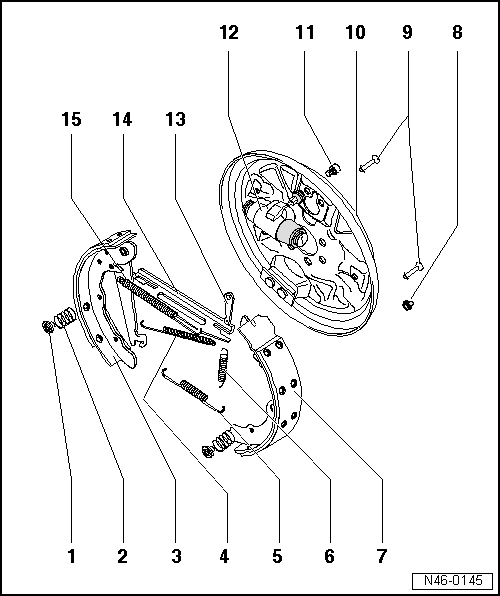

Montageübersicht - Bremsbacken:


- Federteller
- zum Ausbauen gegen die Druckfeder drücken und um 90º verdrehen.
- Druckfeder
- Bremsbacke mit Hebel für Feststellbremse
- aus- und einbauen
- Feststellbremse einstellen
- Rückzugfeder oben

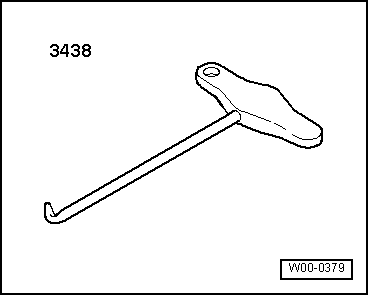

- mit dem Haken -3438- aushängen.
- Rückzugfeder unten
- Anlagefläche mit Festschmierstoffpaste ET- Nr. G 000 650 fetten.
- Zugfeder
- Bremsbacke
Bremsbeläge sind auch ohne Bremsbacken lieferbar.
- Verschlussdeckel
- zum Prüfen der Bremsbelagdicke abnehmen.
- Spannstift
- Bremsträger
- Torx-Schraube, 8 Nm
- Radbremszylinder
- Keil
- zum Aus- und Einbauen der Bremstrommel durch eine Bohrung der Radschrauben
den Keil nach oben drücken
- Druckstange
- Anlagefläche mit Festschmierstoffpaste ET- Nr. G 000 650 fetten.
- Anlagefeder
- mit dem Haken -3438- aushängen.
Ausbauen:
- Räder abbauen.
- Bremstrommel ausbauen, vorher die Bremse zurückstellen.

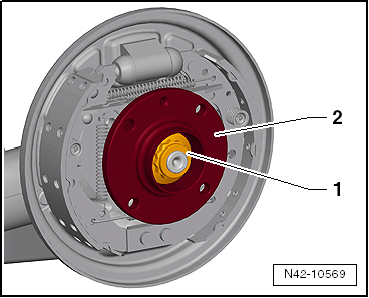

- Radnabe -2- ausbauen → Fahrwerk, Achsen, Lenkung.
- Federteller mit Druckfedern ausbauen.

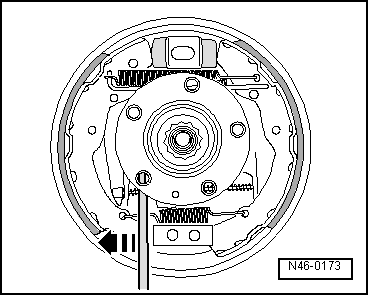

- Hebeln Sie die Bremsbacken in Pfeilrichtung hinter dem Abstützblech unten
mithilfe eines Schraubendrehers heraus.
- Bremsbacken auf dem Abstützblech unten ablegen.
- Rückzugfeder unten aushängen.
- Bremsseil aushängen.
- Bremsbacken herausnehmen.
- Bremsbacken in Schraubstock einspannen.

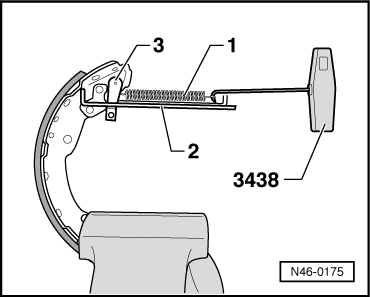

- Zugfeder -1- für Keil -2- ausbauen.
- Rückzugfeder oben -3- mit dem Haken -3438- ausbauen.

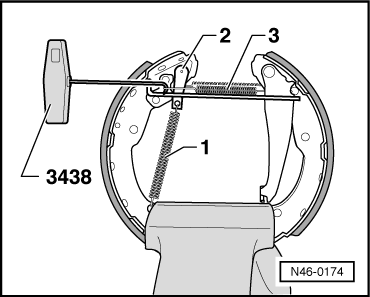

- Anlagefeder -1- mit dem Haken -3438- aushängen.
- Nehmen Sie die Druckstange -2- und den Keil -3- von der Bremsbacke.
Reinigen:
ACHTUNG!
Bremsanlage nicht mit Druckluft ausblasen, der dabei entstehende Staub ist gesundheitsschädlich!
Für das Reinigen der Bremsanlage ist ausschließlich Spiritus zu verwenden.
Einbauen:

- Anlagefeder -1- mit dem Haken -3438- in die Druckstange -2- einhängen.
- Setzen Sie gleichzeitig den Keil -3- ein.
Einbaulage:
Erhöhung -Pfeil- muss beim Einbau sichtbar bleiben.
- Bremsbacke mit dem Bremshebel in die Druckstange einsetzen.

- Rückzugfeder -3- mit Haken -3438- einhängen.
- Zugfeder -1- für Keil -2- einhängen.
- Bremsbacken auf dem Bremsträger setzen.
- Bremsseil am Bremshebel einhängen.
- Bremsbacken auf die Kolben des Radbremszylinders setzen.

- Rückzugfeder unten einsetzen und Bremsbacke hinter die untere Abstützung
hebeln.
- Druckfeder mit Federteller einsetzen.
- Radnabe -2- einbauen → Fahrwerk, Achsen, Lenkung.
- Bremstrommel einbauen.
- Räder montieren.
Anzugsdrehmoment der Radschrauben → Fahrwerk, Achsen, Lenkung.
- Fußbremse einmal kräftig betätigen.
- Feststellbremse einstellen.

Anzugsdrehmomente:
Torx-Schraube, Bremstrommel an Radnabe - 8 Nm
Trommelbremse zurückstellen

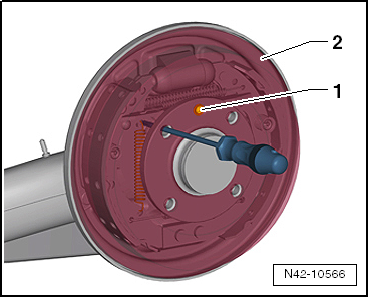

- Durch eine Gewindebohrung der Radschrauben in der Bremstrommel den Keil
mit einem Schraubendreher nach oben drücken.

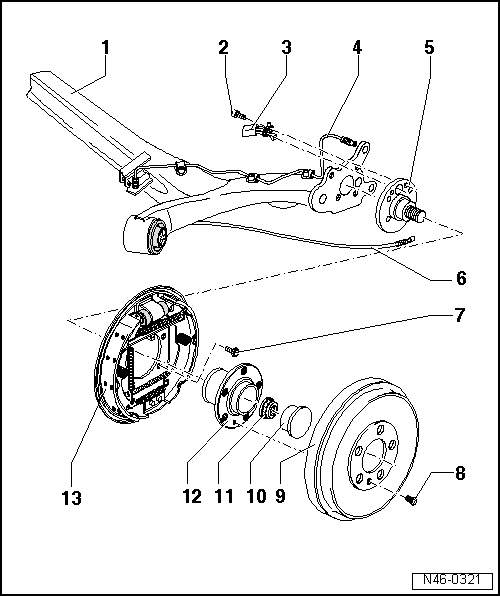

Montageübersicht - Hinterradbremse
Hinweis
- Nach dem Ersetzen vom Radbremszylinder, Bremsträger und Bremsbacken das
Bremspedal im Stand einmal kräftig durchtreten, damit die Bremsbacken ihren
dem Betriebszustand entsprechenden Sitz einnehmen.
- Zum Absaugen von Bremsflüssigkeit aus dem Bremsflüssigkeitsbehälter das
Bremsen- Füll- und Entlüftungsgerät -VAS 5234- verwenden.
- Vor dem Ausbau eines Radbremszylinders, Bremsträgers oder dem Trennen einer
Bremsleitung vom Radbremszylinder, ist der Bremspedalbelaster -V.A.G 1869/2-
einzusetzen (dabei Druck abbauen).

- Achskörper
- Torx-Schraube, 8 Nm
- ABS-Drehzahlfühler
- vor dem Einsetzen des Fühlers die Innenfläche der Bohrung reinigen und
mit Heißschraubenpaste G 052 112 A3 bestreichen.
- Bremsleitung, 14 Nm
- Achszapfen
- Bremsseil
- Feststellbremse einstellen
- Sechskantschraube
- Anzugsdrehmoment → Fahrwerk, Achsen, Lenkung
- Torx-Schraube, 8 Nm
- Bremstrommel
- Bremstrommeldurchmesser, 200 mm
- Verschleißgrenze 201,5 mm
- vor dem Ausbauen der Bremstrommel die Bremse zurückstellen
- sorgfältig reinigen, auf Verschleiß, Beschädigung, Maßhaltigkeit und
einwandfreie Bremsfläche prüfen.
- Kappe
- abdrücken und eintreiben → Fahrwerk, Achsen, Lenkung
- Zwölfkantmutter, selbstsichernd
- nach jeder Demontage ersetzen → Fahrwerk, Achsen, Lenkung
- Radnabe mit Radlager
- aus- und einbauen → Fahrwerk, Achsen, Lenkung
- Bremsträger mit Bremsbacken
- Mindestbelagdicke 2,5 mm
- Dicke prüfen
- vor dem Ausbauen der Bremstrommel die Bremse zurückstellen
Feststellbremse
Feststellbremse einstellen
Die Neueinstellung ist nur bei Ersatz der Bremsseile, der Bremsträger oder nach
dem Ersetzen der Bremsbeläge erforderlich.
- Mittelkonsole ausbauen → Karosseri ...
