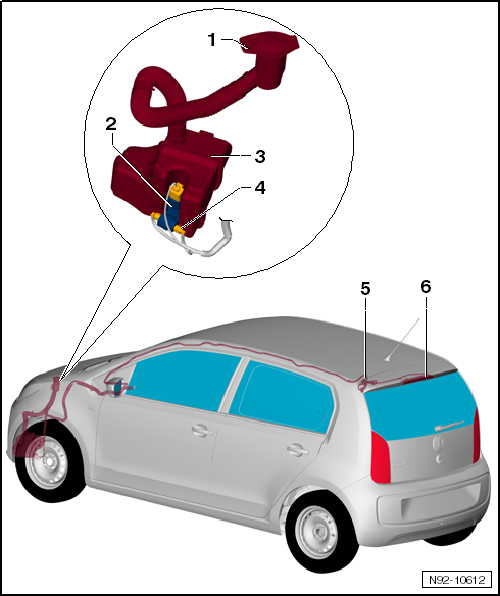

Montageübersicht - Heckscheibenwaschanlage

VW UP. Elektrische Anlage


  1. Einfüllrohr mit Einfüllstutzen für Behälter für Scheibenwaschanlage
    • aus- und einbauen
  2. Front- und Heckscheibenwaschpumpe -V59-
    • aus- und einbauen
  3. Waschwasserbehälter
    • aus- und einbauen
    • Anzugsdrehmoment Befestigungsschraube Behälter an Karosserie: 8 Nm
  4. Winkelanschlussstück
    • Anschluss an Front- und Heckscheibenwaschpumpe -V59-
  5. Anschlussstück
    • Trennstelle Leitungsstrang Innenraum an Leitungsstrang Heckklappe
  6. Spritzdüse für Heckscheibenwaschanlage
    • in der hochgesetzten Bremsleuchte
    • aus- und einbauen
    • einstellen

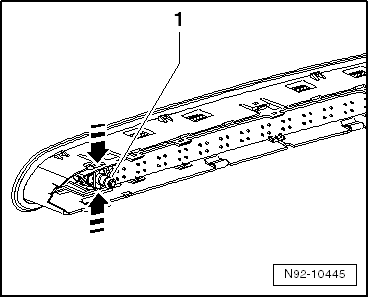

Spritzdüse aus- und einbauen

Die Spritzdüse für Heckscheibenwaschanlage ist in die Lampe für hochgesetztes Bremslicht -M25- eingebaut.

Ausbauen

-  Lampe für hochgesetztes Bremslicht -M25- ausbauen.

-  Die beiden Verrastungen -Pfeile- entriegeln und die Spritzdüse -1- nach hinten aus der Lampe für hochgesetztes Bremslicht -M25- herausziehen.

Einbauen

-  Der Einbau erfolgt in umgekehrter Reihenfolge.

-  Spritzdüse einstellen.

VW UP. Elektrische Anlage


Spritzdüse einstellen


Hinweis

Im Falle eines ungleichmäßigen Spritzfelds durch Verunreinigungen innerhalb der Spritzdüse, die Spritzdüse ausbauen und entgegen der Spritzrichtung mit Wasser durchspülen. Das anschließende Durchblasen entgegen der Spritzrichtung mit Druckluft ist zulässig. Keine Gegenstände zum Reinigen der Spritzdüsen verwenden!

Spritzdüsen für Heckscheibenwaschanlage einstellen "Instandhaltung genau genommen".

Waschwasserleitungen

Waschwasserleitungen in Stand setzen

Alle Anweisungen und Hinweise zu diesem Kapitel sind zu finden unter → Elektrische Anlage Allgemeine Informationen.
