Volkswagen Up! Reparaturanleitung :: Heckscheibe

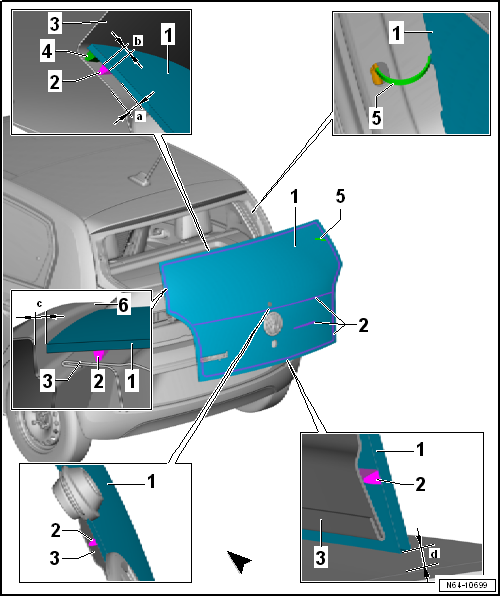

Montageübersicht - Heckscheibe

VW UP. Karosserie-Montagearbeiten Außen


  1. Heckscheibe
    • aus- und einbauen
    • Distanzmaß -c- zum Seitenteil muss rechts und links gleichmäßig eingestellt werden.
    • Distanzmaß -d- zur Stoßfängerabdeckung muss gleichmäßig eingestellt werden.
  2. PUR-Klebedichtungsmaterial
    • Raupenquerschnitt: -Breite b- = 7 mm -Höhe a- = 10 mm (einschließlich Vorbeschichtung, Restmaterial auf Scheibe und Scheibenflansch)
    • Mindestaushärtezeit
  3. Karosserieflansch
  4. Abstandhalter
  5. Anschluss für Heckscheibenheizung
  6. Seitenteil

Heckscheibe aus- und einbauen


Hinweis

Der Ausbau der geklebten Scheiben ist mit der Trennvorrichtung für geklebte Scheiben -V.A.G 1474 A- beschrieben. Es können ebenfalls die entsprechenden Werkzeuge aus der Trennvorrichtung für geklebte Scheiben -VAS 6452- genommen werden.

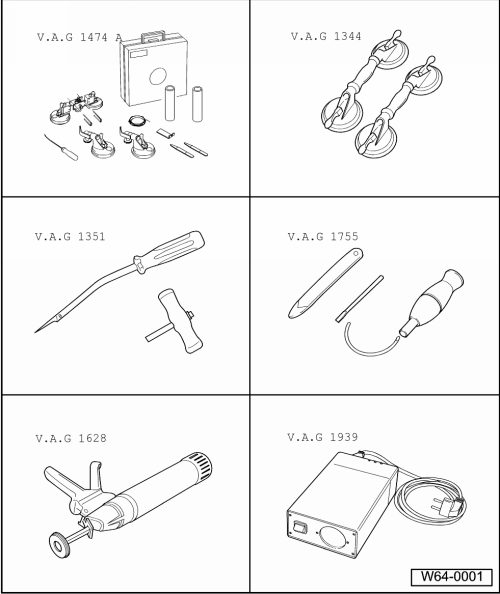

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

Wenn die Scheibe wieder verwendet wird, darauf achten, dass die elektrischen Anschlüsse für die Scheibenheizung nicht beschädigt werden.

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

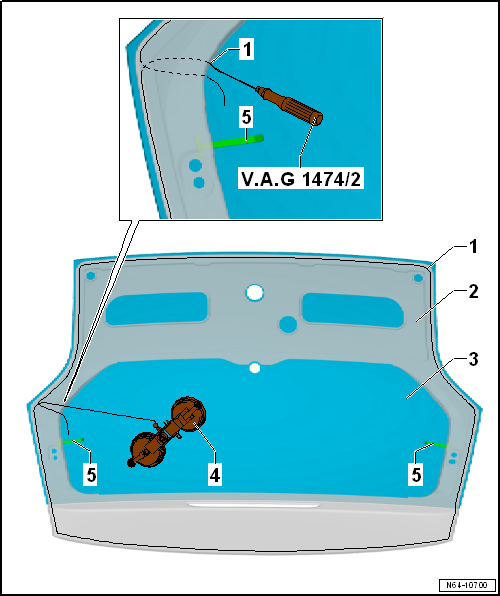

-  Anschlüsse für heizbare Heckscheibe -5- und Scheibenantenne abziehen. Und auf der Heckscheibe festkleben.

-  Schneidfaden -1- mit der Ahle -V.A.G 1474/2--1- an der im Bild gezeigten Stelle -Pfeil- durch das Klebedichtungsmaterial nach innen ziehen.

-  Schneidfadenende mit dem Ziehgriff -V.A.G 1351/1- vor Herausziehen sichern.

-  Schneidfaden um die Heckscheibe legen und auch das zweite Fadenende nach innen führen.

-  Schneidfadenende an die Aufspulvorrichtung -V.A.G 1654 A- befestigen.


Hinweis

Die Schutzfolie oder die Kunststoffleiste -V.A.G 1474/15- muss unbedingt zum Schutz des aufgestellten Blechflanschs verwendet werden.

VW UP. Karosserie-Montagearbeiten Außen

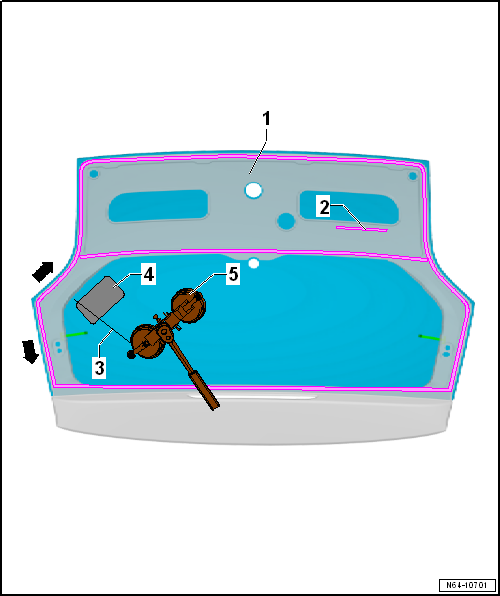

-  Schutzfolie -4- oder die Kunststoffleiste -V.A.G 1474/15- vorsichtig zwischen Heckscheibe und Blechflansch einschieben.

-  Aufspulvorrichtung -V.A.G 1654 A- in der gezeigten Position ansetzen.

-  Aufspulvorrichtung -V.A.G 1654 A- entsprechend umsetzen und Heckscheibe zuerst im oberen Bereich zu beiden Seiten freischneiden.

-  Schneidfaden -3- während des Freischneidens mit dem Keil -V.A.G 1474/5- gegen die Heckscheibe drücken, um einen Freigang am Karosserieflansch zu haben.

-  Danach wird die Heckscheibe im unteren Bereich freigeschnitten.

-  Die Heckscheibe mit 2 Saughebern beim Freischneiden halten.


Vorsicht!

Es ist mit erhöhtem Kraftaufwand zu rechnen, da im unteren Bereich der Heckscheibe 2 Kleberaupen durchgeschnitten werden.

-  Heckscheibe an den 2 Saughebern von der Heckklappe abnehmen.

Einbauen

Führen Sie folgende Arbeiten durch:

Nicht zerstörte Scheibe zum Einglasen vorbereiten.

Neue Scheibe zum Einglasen vorbereiten.

Karosserieflansch zum Einglasen vorbereiten.

Einbauhinweise.

Mindestaushärtezeit.

Zerstörte Heckscheibe ausbauen

Führen Sie folgende Arbeiten durch:

-  Karosserie und Innenraum vor Glassplitter schützen.

-  Glasstücke bis zum Klebedichtungsmaterial entfernen.

-  Anschlüsse für Scheibenheizung und Antenne abziehen.

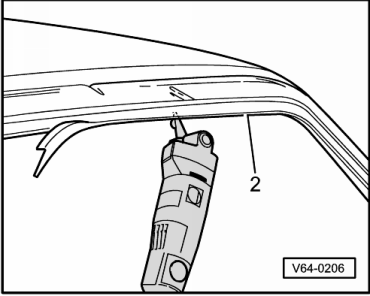

-  Flansch -2- umlaufend mit textilverstärktem Klebeband abkleben.

-  Klebedichtungsmaterial (mit Glasresten) im Scheibenausschnitt mit Elektro-Messer -V.A.G 1561 A- und Schneidmesser U-Form -V.A.G 1561- durchtrennen.


ACHTUNG!

Unbedingt Schutzbrille und Lederhandschuhe tragen.

VW UP. Karosserie-Montagearbeiten Außen
