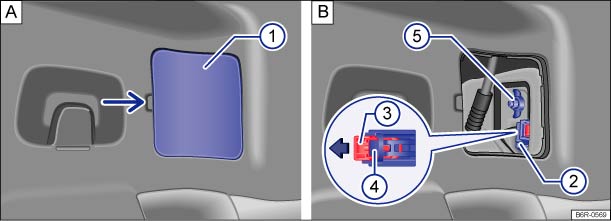

Abb. 164
Seitlich im Gepäckraum: : Abdeckung
ausbauen, : Rückleuchte ausbauen.

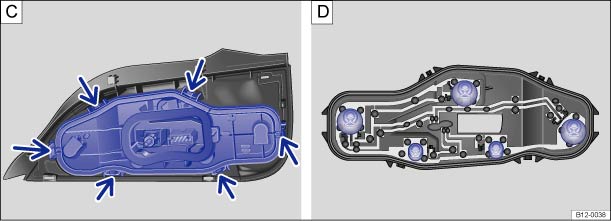

Abb. 165
Rückleuchte: : Lampenhalter ausbauen,
: Glühlampen ausbauen.
⇒Einleitung
zum Thema
Handlungen nur in der angegebenen Reihenfolge ausführen.
Rückleuchte ausbauen
1. | Checkliste beachten und Handlungen durchführen ⇒ Informationen zum Glühlampenwechsel . |
2. | Gepäckraumklappe öffnen ⇒ Gepäckraumklappe . |
3. | Die Abdeckung ① vorsichtig abhebeln ⇒ Abb. 164 . |
4. | Verriegelung
③ am Anschlussstecker ② in Pfeilrichtung ziehen ⇒ Abb. 164
. Dazu den Schraubendreher aus dem Bordwerkzeug
zur Hilfe nehmen. |
5. | Verrastung ④ drücken und Anschlussstecker ② abziehen ⇒ Abb. 164 . |
6. | Flügelmutter ⑤ abschrauben ⇒ Abb. 164 . |
7. | Rückleuchte vorsichtig nach hinten aus der Karosserie lösen. |
8. | Rückleuchte abnehmen und auf eine saubere, glatte Fläche legen. |
Glühlampe wechseln
9. | Lampenhalter an den Verriegelungslaschen (Pfeile) entriegeln ⇒ Abb. 165 und Lampenhalter aus der Rückleuchte herausnehmen. |
10. | Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen ⇒ Abb. 165 . |
11. | Lampenhalter in die Rückleuchte einsetzen. Die Verrieglungslaschen (Pfeile) müssen hörbar einrasten ⇒ Abb. 165 . |
Rückleuchte einbauen
12. | Rückleuchte vorsichtig in die Öffnung der Karosserie einsetzen. |
13. | Mit einer Hand die Rückleuchte an der Einbauposition halten und mit der anderen die Flügelmutter ⑤ festdrehen ⇒ Abb. 164 . |
14. | Den richtigen Einbau und festen Sitz der Rückleuchte prüfen. |
15. | Anschlussstecker ② auf den Lampenhalter stecken und Verriegelung ③ entgegen der Pfeilrichtung in den Stecker drücken ⇒ Abb. 164 . |
16. | Abdeckung einsetzen. Die Abdeckung muss einrasten und fest sein. |
17. | Gepäckraumklappe schließen ⇒ Gepäckraumklappe . |
