Volkswagen Up! Handbücher

Volkswagen Up! Reparaturanleitung :: Einbauteile

Montageübersicht - Einbauteile

Montageübersicht - Einbauteile


Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

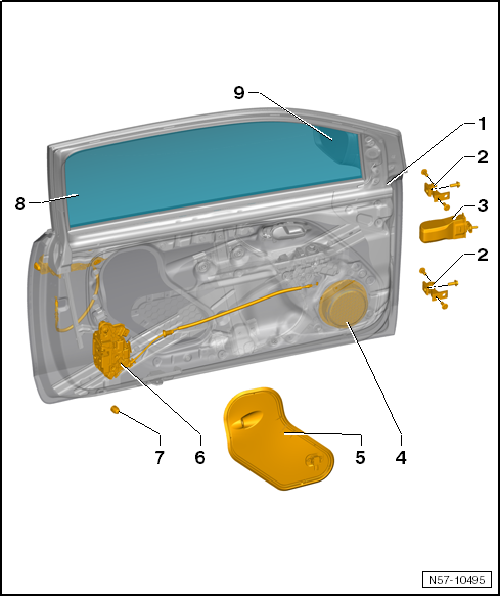

VW UP. Karosserie-Montagearbeiten Außen


  1. Tür vorn
    • aus- und einbauen
    • einstellen
  2. Scharniere
  3. Türhalteband
    • aus- und einbauen
  4. Lautsprecher
    • in die Tür genietet
  5. Abdeckung
    • aus- und einbauen
  6. Türschloss
    • aus- und einbauen
  7. Anschlagpuffer
  8. Türscheibe
    • aus- und einbauen
  9. Außenspiegel

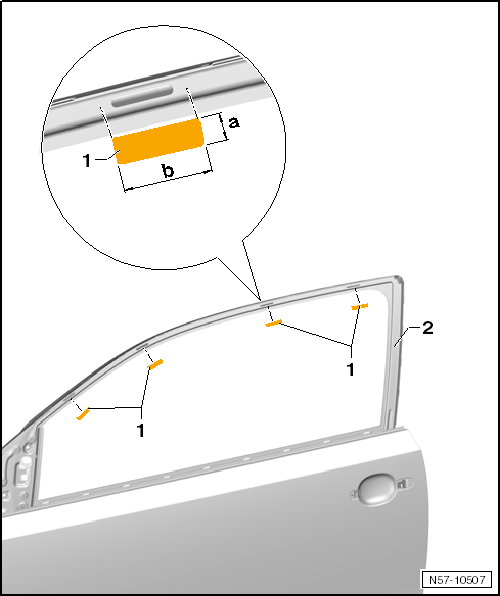

Montageübersicht - Gewebeband


Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

VW UP. Karosserie-Montagearbeiten Außen


  1. Gewebeband
    • Gewebeband von der Rolle abschneiden und zuschneiden.
    • Abmessungen: Maß -a- 15 mm, Maß -b- 60 mm
    • 4 Stück bei 2-türigen Fahrzeugen
    • 3 Stück bei 4-türigen Fahrzeugen
    • selbstklebend
  2. Türrahmen
    • Langlöcher müssen vollständig abgedeckt sein.

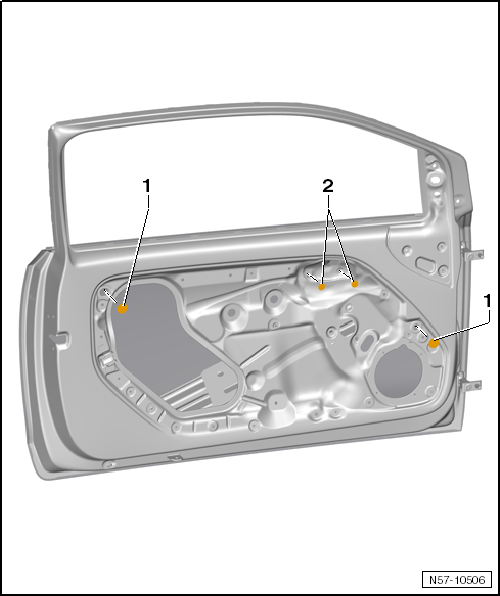

Montageübersicht - Klebepad


Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

VW UP. Karosserie-Montagearbeiten Außen


  1. Klebepad
    • 2 Stück je Tür vorn
    • Bei Bedarf aus handelsüblichem Gewebeklebeband fertigen.
    • Abmessungen: vorderes Klebepad 30 mm Ø, hinteres Klebepad 40 mm Ø
  2. Klebepad
    • 2 Stück je Tür vorn
    • Bei Bedarf aus handelsüblichem Gewebeklebeband fertigen.
    • Abmessungen: 19 mm Ø

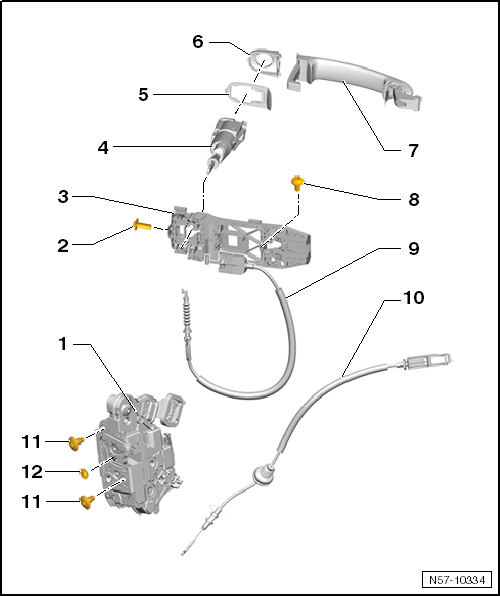

Montageübersicht - Türgriff und Türschloss


Hinweis

Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet.

VW UP. Karosserie-Montagearbeiten Außen


  1. Türschloss
    • aus- und einbauen
  2. Schraube
    • Anzugsdrehmoment: 3 Nm
    • für den Schließzylinder
  3. Lagerbügel
    • aus- und einbauen
  4. Schließzylinder
    • aus- und einbauen
    • je nach Mehrausstattung an Beifahrertür nicht immer verbaut
  5. Unterlage
  6. Abdeckkappe
    • mit Schließzylinder aus- und einbauen
    • ohne Schließzylinder aus- und einbauen
  7. Türgriff
    • aus- und einbauen
  8. Schraube
    • Anzugsdrehmoment: 1,5 Nm
    • Durch Lösen dieser Schraube wird der Lagerbügel von der Tür gelöst.
  9. Seilzug
    • vom Türschloss -1- zum Lagerbügel -3-
  10. Seilzug
    • von der Türinnenbetätigung zum Türschloss -1-
    • mit Tülle zur Durchführung an der Abdeckung
  11. Schraube
    • 2 Stück
    • Anzugsdrehmoment: 18 Nm
  12. Abdeckkappe

Einbauteile aus- und einbauen

Abdeckung Tür aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für die linke Abdeckung. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

Für das Lösen der Steckverbindung am Drucksensor -4- gibt es keine weiteren Arbeitshinweise.

VW UP. Karosserie-Montagearbeiten Außen

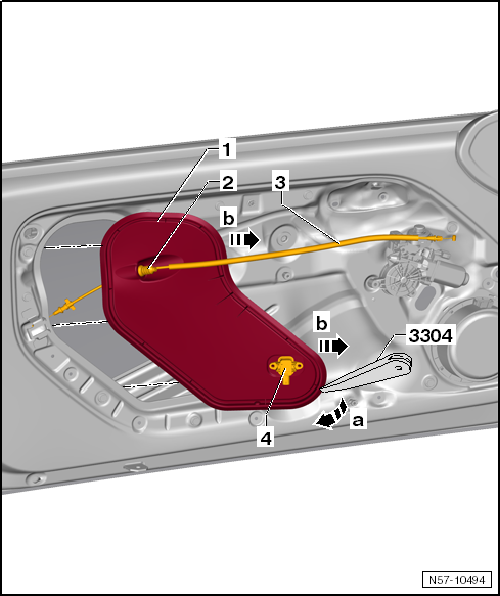

Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Bei Bedarf die Steckverbindung am Drucksensor -4- lösen.

-  Abdeckung -1- im unteren Bereich abheben -Pfeil a-.

-  Abdeckung -1- nach vorn aus der Tür herausziehen -Pfeile b-.


Hinweis

Sofern es für die folgenden Arbeiten notwendig ist, Seilzug -3- mit der Tülle -2- aus der Abdeckung -1- herausziehen. Falls vorhanden, Steckverbindung an der Tülle trennen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen

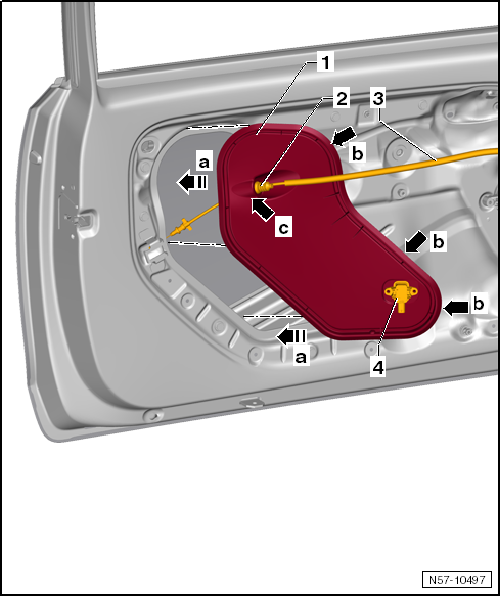

Führen Sie folgende Arbeiten durch:

Eine beschädigte Dichtung wird durch 1K-Klebe-Dichtungsmasse -D 469 101 A3- ersetzt.

-  Seilzug -3- mit Tülle -2- in die Abdeckung -1- fädeln.

-  Tülle -2- in Abdeckung -1- einknüpfen.

-  Abdeckung -1- in die Tür -2- einsetzen -Pfeile a-.

-  Abdeckung -1- rundherum einrasten -Pfeile b-.


Hinweis

Kontrollen Sie die Abdeckung durch Umfahren des Randbereichs mit den Fingern.

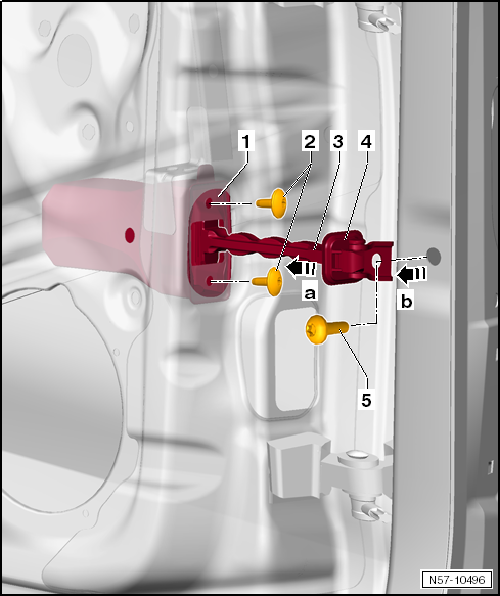

Türhalteband aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für das linke Türhalteband. Für die rechte Seite wird sinngemäß daraus abgeleitet.

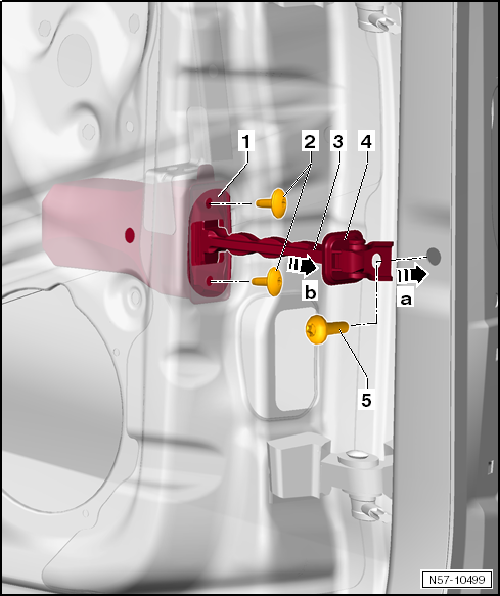

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Selbstklebende Abdeckung abziehen, oder Lautsprecher vorn ausbauen → Kommunikation.

-  Schraube -5- an der A-Säule herausdrehen.

-  Schrauben -2- herausdrehen und Türhalteband -1- durch die Öffnung des Lautsprechers entnehmen -Pfeil a-.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Anzugsdrehmoment Schraube -2-: 30 Nm.

Anzugsdrehmoment Schrauben -3-: 9 Nm.

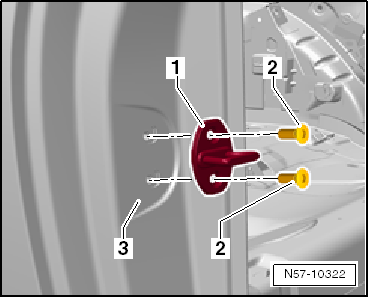

Schließbügel aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Schließbügel. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

Führen Sie folgende Arbeiten durch:

VW UP. Karosserie-Montagearbeiten Außen


-  Schrauben -2- herausdrehen und Schließbügel -1- abnehmen.

Einbauen

Führen Sie folgende Arbeiten durch:

VW UP. Karosserie-Montagearbeiten Außen


-  Schließbügel -1- an die B-Säule -3- ansetzen und Schrauben -2- festziehen.


ACHTUNG!

Es muss ein Schließbügel mit Krümmung verbaut werden.

Die Krümmung des Schließbügels zeigt zum Fahrzeuginnenraum.

Anzugsdrehmoment Schrauben -2-: 20 Nm.

-  Einstellung des Schließbügels

VW UP. Karosserie-Montagearbeiten Außen


Türgriff aus- und einbauen

Aus- und einbauen


Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Türgriff. Für die rechte Seite wird sinngemäß daraus abgeleitet.

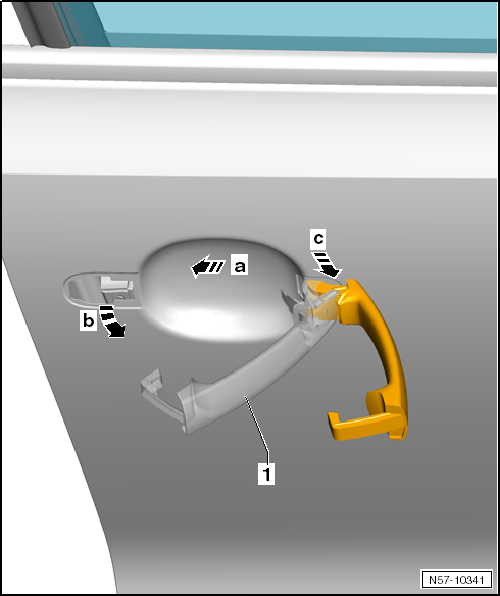

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


-  Auf der Fahrerseite Abdeckkappe für Schließzylinder ausbauen  und Schließzylinder ausbauen

-  Auf der Beifahrerseite Abdeckkappe ausbauen

-  Türgriff -1- etwas nach hinten -Pfeil a- aus der Aufnahme des Lagerbügels ziehen.

-  Türgriff in -Pfeilrichtung b- herumschwenken.

-  Türgriff im rechten Winkel -Pfeil c- aus dem Lagerbügel -2- entnehmen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


-  Türgriff -1- im rechten Winkel -Pfeil a- in den Lagerbügel einsetzen.

-  Türgriff -1- in die Tür hineinschwenken -Pfeil b-.

-  Türgriff kräftig nach vorn -Pfeil c- in die Aufnahme im Lagerbügel drücken.

Schließzylinder einbauen  oder Abdeckkappe einbauen.

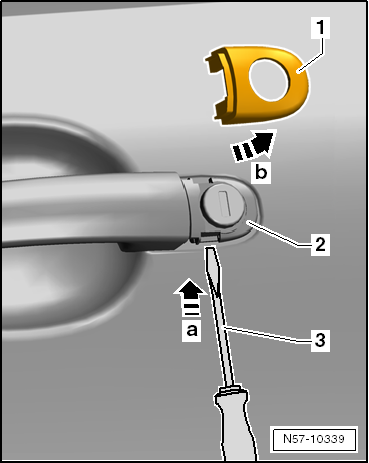

Abdeckkappe für Schließzylinder aus- und einbauen

Ausbauen


Hinweis

-  Türgriff von der Tür abziehen.

-  Einen kleinen Schraubendreher -3- leicht -Pfeil a- in die Öffnung an der Unterseite der Abdeckkappe Schließzylinder drücken.

-  Die Abdeckkappe Schließzylinder -1-, mit dem Schraubendreher zusammen, an der Unterseite leicht von der Tür abziehen -Pfeil b-.

-  Abdeckkappe nach oben vom Schließzylinder abschieben.

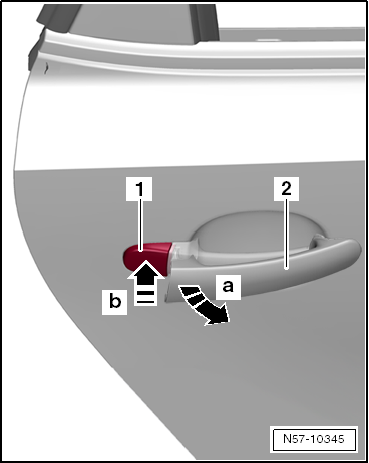

Einbauen

Führen Sie folgende Arbeiten durch:

VW UP. Karosserie-Montagearbeiten Außen

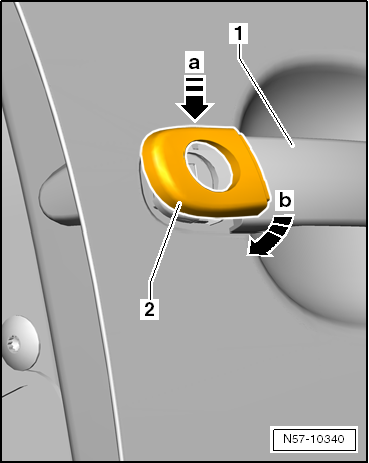

-  Türgriff -1- von der Tür abziehen.

-  Abdeckkappe Schließzylinder -2- leicht abgewinkelt von oben -Pfeil a- auf den Schließzylinder aufschieben.

-  Abdeckkappe Schließzylinder -2- an die Tür -Pfeil b- andrücken, bis die Abdeckkappe mit dem Schließzylinder verrastet.

VW UP. Karosserie-Montagearbeiten Außen


Abdeckkappe (ohne Schließzylinder) aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

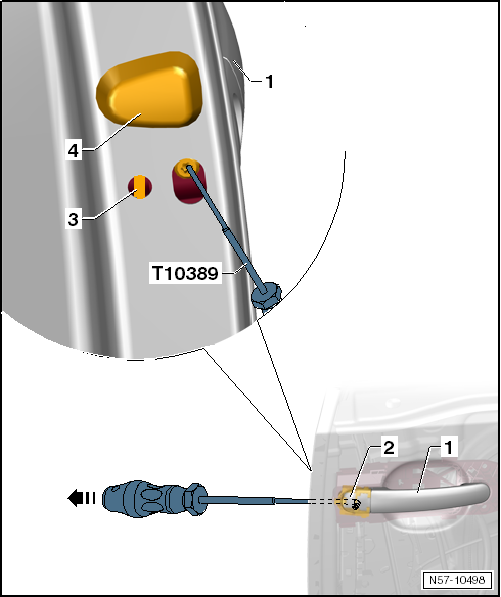

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

Für die gezeigte Abdeckung -4- können auch andere Formen eingebaut sein.

VW UP. Karosserie-Montagearbeiten Außen


-  Stopfen -4- entnehmen.

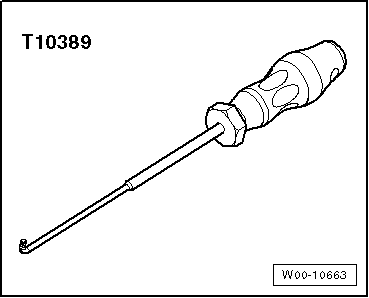

-  Das Montagewerkzeug -T10389- etwa 44 mm hinter den Verriegelungshaken -3- des Lagerbügels führen.

-  Das Montagewerkzeug -T10389- etwa 5 mm nach hinten ziehen -Pfeil-, bis der Haken entriegelt.

-  Türgriff -1- von der Tür abziehen.

-  Abdeckkappe -1- aus dem Lagerbügel herausziehen -Pfeil b-.

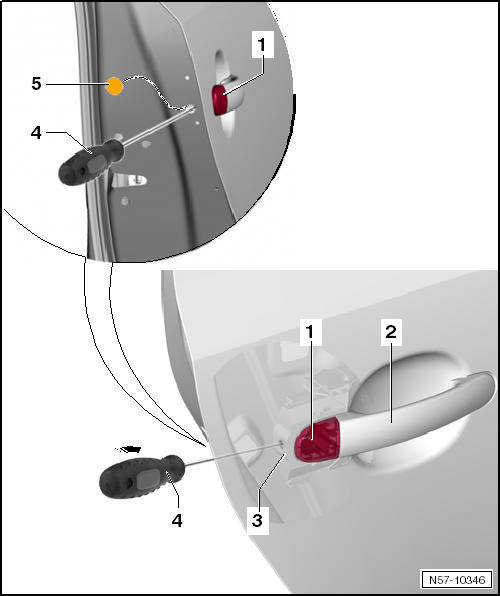

Einbauen

Führen Sie folgende Arbeiten durch:

VW UP. Karosserie-Montagearbeiten Außen

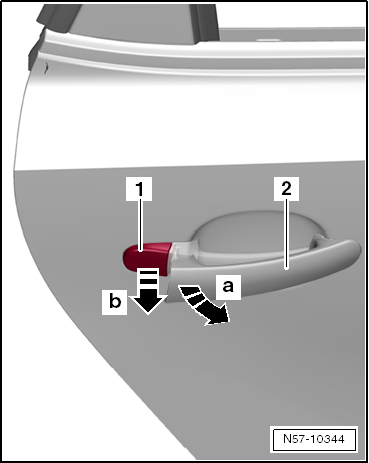

-  Türgriff -2- in -Pfeilrichtung a- von der Tür abziehen.

-  Abdeckkappe -1- in den Lagerbügel hineinschieben -Pfeil b-.

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


-  Einen Schraubendreher mit flacher Klinge -4- etwa 40 mm bis an den Verriegelungshaken -3- des Lagerbügels führen.

-  Abdeckkappe -1- an die Tür drücken.

-  Den Schraubendreher etwa 5 mm hineindrücken -Pfeil-, bis der Haken verriegelt.

-  Stopfen -5- befestigen.

Schließzylinder aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel


Hinweis

Der Aus- und Einbau erfolgt nur für einen linken Schließzylinder. Für die rechte Seite wird sinngemäß daraus abgeleitet.

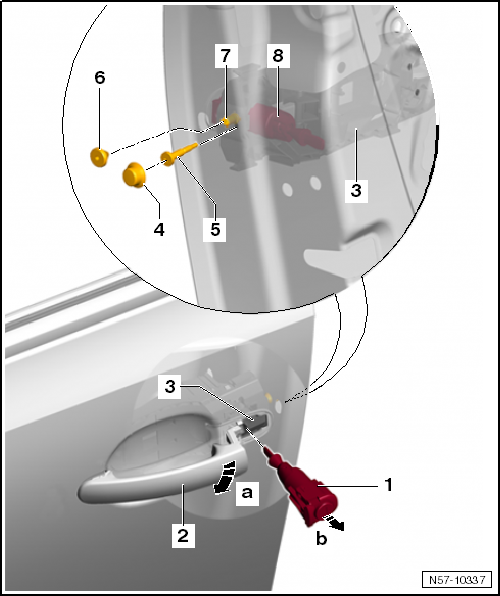

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

Für die gezeigten Abdeckungen -4 und 6- können auch andere Formen eingebaut sein.

VW UP. Karosserie-Montagearbeiten Außen


-  Abdeckungen -4 und 6- abheben.

-  Schraube -5- herausdrehen.

-  Schraube -7- bis zum Anschlag herausdrehen.

-  Schraube -7- hineindrücken. Erst dadurch wird der Schließzylinder frei gegeben.

-  Türgriff -2- von der Tür -8- abziehen.

-  Schließzylindergehäuse -1- im rechten Winkel -Pfeil b- zur Tür aus dem Lagerbügel -3- herausziehen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


-  Türgriff -2- von der Tür -8- abziehen -Pfeil a-.

-  Schließzylindergehäuse -1- im rechten Winkel -Pfeil b- in den Lagerbügel -3- hineinschieben.

-  Schrauben -5 und 7- in den Lagerbügel hineindrehen.

-  Anzugsdrehmoment der Schrauben -5 und 7-: 3,5 Nm.


Hinweis

Während der Montage muss das Schließzylindergehäuse an das Türaußenblech angedrückt werden.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Türschloss aus- und einbauen

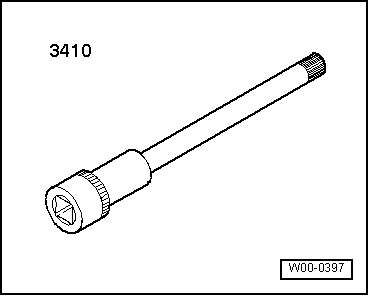

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

VW UP. Karosserie-Montagearbeiten Außen



Hinweis

Der Aus- und Einbau erfolgt nur für das rechte Türschloss. Für die rechte Seite wird sinngemäß daraus abgeleitet.

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen




VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung ausbauen.

-  Auf der Fahrerseite Abdeckkappe für Schließzylinder ausbauen  und Schließzylinder ausbauen

-  Auf der Beifahrerseite Abdeckkappe ausbauen

-  Wenn vorhanden, Steckverbindung trennen.

-  Schrauben -2- herausdrehen.

-  Türschloss -1- aus der Tür herausnehmen -Pfeil-.


Hinweis

Soweit es für folgende Arbeiten notwendig ist, können Sie die Seilzüge lösen.

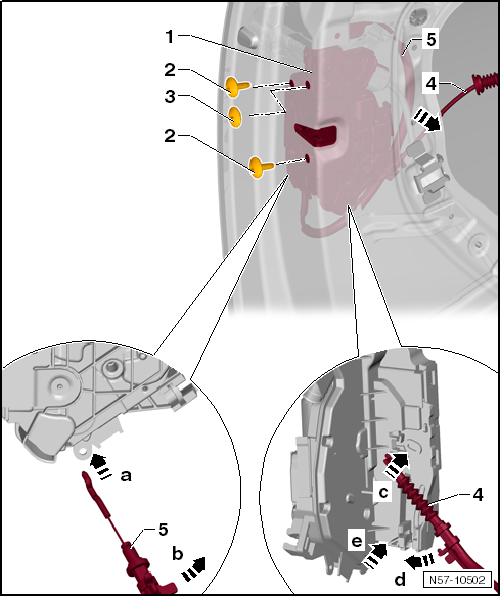

Lösen des Seilzugs zum Lagerbügel

-  Seilzug -5- um 90º verdrehen und aus der Halterung herausnehmen.

-  Seilzug so weit schwenken -Pfeil b-, bis der Seilzug aus der Öse im Türschloss -1- herausgefädelt werden kann -Pfeil c-.

Lösen des Seilzugs zur Türinnenbetätigung

-  Seilzug -4- um 90º verdrehen und aus der Halterung herausnehmen.

-  Seilzug so weit schwenken -Pfeil d-, bis der Seilzug aus der Öse im Türschloss -1- herausgefädelt werden kann -Pfeil e-.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

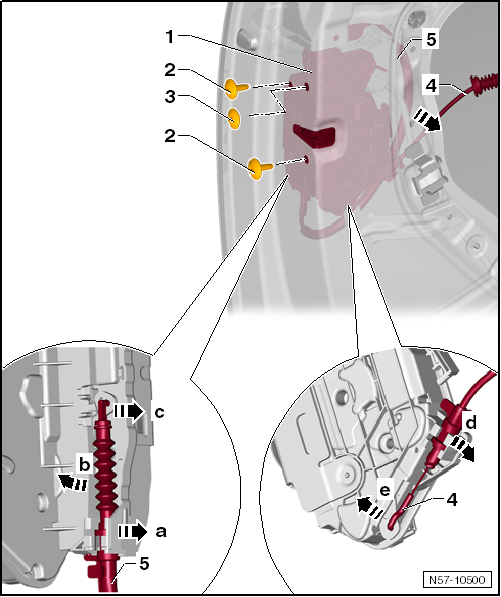

-  Ausgebaute Seilzüge -4- und -5- am Türschloss -1- einbauen.

-  Türschloss -1- in der Tür einsetzen.

-  Wenn vorhanden, Steckverbindung anschließen.

-  Schrauben -2- eindrehen.

Anzugsdrehmoment Schrauben -2-: 18 Nm.

-  Abdeckkappe -3- einclipsen.

Der weitere Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

Türdichtung aus- und einbauen

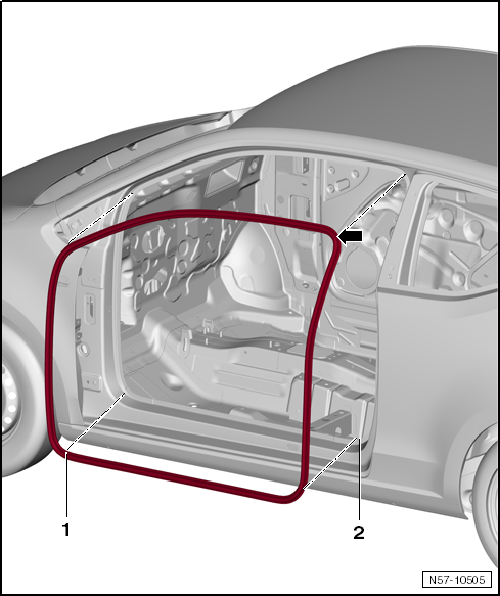

Türinnendichtung aus- und einbauen

Die Türinnendichtungen werden in der Serienmontage mit einer Dichtmasse versehen, auf den Türflansch aufgesteckt und anschließend angerollt.


Hinweis

Ausbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Einstiegsleiste ausbauen → Karosserie-Montagearbeiten Innen.

-  Zum Ausbau der Türinnendichtung die notwendigen Säulenverkleidungen ausbauen → Karosserie-Montagearbeiten Innen.

-  Türinnendichtung -1- vom Karosserieflansch -2- abziehen.

Einbauen

VW UP. Karosserie-Montagearbeiten Außen


Führen Sie folgende Arbeiten durch:

-  Im oberen Radius des Türausschnitts -Pfeil- mit dem Einbau der Türinnendichtung -1- beginnen.

-  Säulenverkleidungen einbauen → Karosserie-Montagearbeiten Innen.

-  Einstiegsleiste einbauen → Karosserie Montagearbeiten Innen.

Tür

Montageübersicht - Tür Montageübersicht - Türscharniere   Hinweis Die Darstellung erfolgt für die linke Seite. Für die rechte Seite wird sinngemäß daraus abgeleitet. Die Sc ...

Zentralverriegelung

Montageübersicht - Zentralverriegelung Montageübersicht - Zentralverriegelung Kupplungsstation Einbauort: A-Säule rechts Zum Trennen der Steckverbindung Faltenbalg an der Säule lös ...

Siehe auch:

Scheibenwisch-und Waschanlage
Schlauchkupplungen der Waschwasserleitungen Folgende Schlauchkupplungsarten werden zum Anschluss der Schläuche an Pumpen und Spritzdüsen bzw. als Trennstellen verwendet: Front- und Heckscheibenwaschanlage -  Zum Lösen des Anschlusses beide Kupplungsteile au ...

© 2016-2024 Copyright www.upde.org
