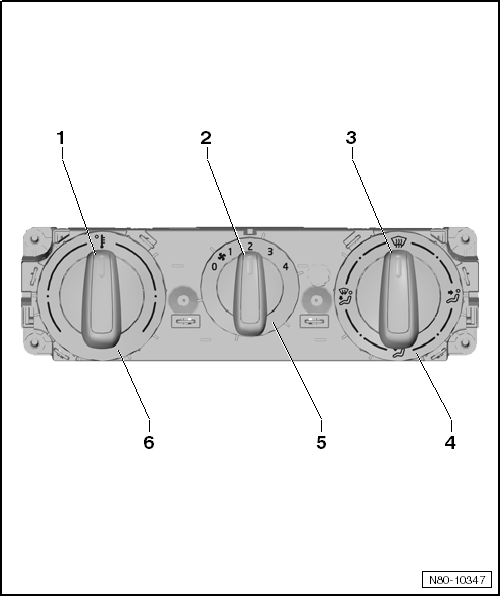

Ãœbersicht Bedienungs- und Anzeigeeinheit
- Drehknopf zur Temperatureinstellung
- links: Temperatur verringern.
- rechts: Temperatur erhöhen.
- Drehknopf zur Einstellung der Gebläsestufe
- links: Gebläsestufe verringern.
- rechts: Gebläsestufe erhöhen.
- Drehknopf zur Einstellung der Luftverteilung
- Einstellung des Luftaustritts über die entsprechenden Luftausströmer
- Anzeige der Luftverteilung
- Zeigt den eingestellten Luftaustritt an.
- Anzeige der Gebläsestufe
- Zeigt die eingestellte Gebläsestufe an.
- Anzeige der Temperatureinstellung
- Zeigt den eingestellten Temperaturbereich an.
Bedienungs- und Anzeigeeinheit aus- und einbauen
Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.

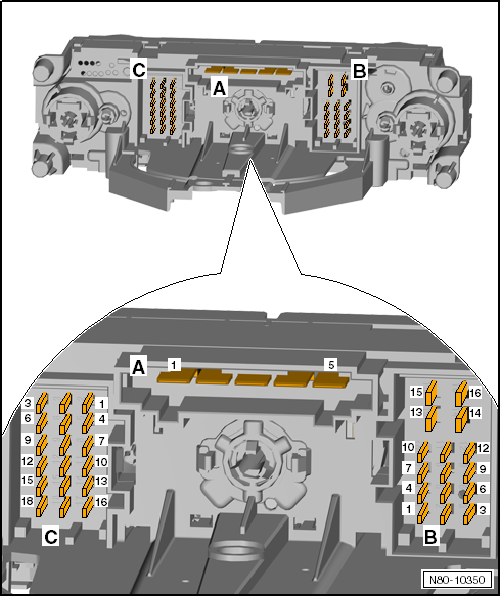

Kammerbelegung der Mehrfachsteckverbindungen an der Rückseite der Bedienungs- und Anzeigeeinheit
- Steckverbindung Gebläse 5 - polig
- Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
- Steckverbindung 16- polig
- Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
- Steckverbindung 18- polig
- Steckerbelegung ist dem aktuellen Stromlaufplan zu entnehmen → Stromlaufpläne, Fehlersuche Elektrik und Einbauorte.
Weitere Bauteile zur Steuerung und Regelung
Temperaturfühler für Außentemperatur -G17- aus- und einbauen
Der Aus- und Einbau ist identisch zum Fahrzeug mit Klimaanlage.
Montageübersicht - Heizgerät
Folgende Informationen beziehen sich auf Linkslenker. Für Rechtslenker gelten
sie sinngemäß.
Gehäuseoberteil
Dichtung
Gehäuse für Lufteintritt
mi ...
...
