Montageübersicht - Außenspiegel

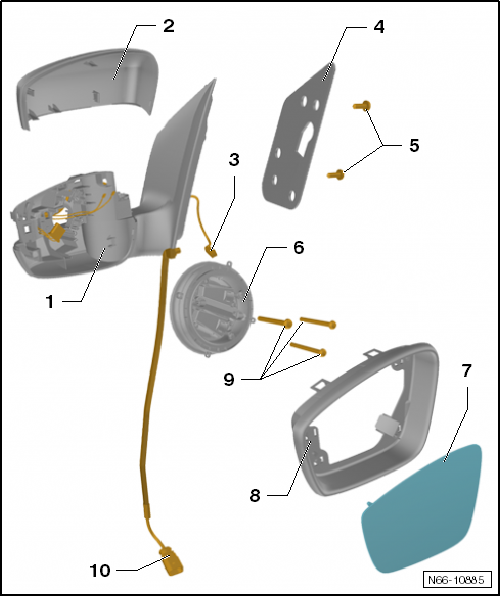

Montageübersicht - Außenspiegel elektrisch verstellbar


Hinweis

Die Darstellung erfolgt für die linke Seite. Die rechte Seite wird sinngemäß daraus abgeleitet.

1. Spiegelgrundträger
   • aus- und einbauen
2. Spiegelgehäuse
   • Material: ABS
   • bei Fahrzeuge Volkswagen R GmbH Spiegelgehäuse Chromglanz
   • aus- und einbauen
3. Elektrische Leitung mit Steckverbindung
   • optional für LED-Innenraumüberwachung
4. Dämpfung
5. Schraube
   • 2 Stück
   • Anzugsdrehmoment: 12 Nm
6. Verstelleinheit
   • aus- und einbauen
7. Spiegelglas
   • aus- und einbauen
8. Blende
   • aus- und einbauen
9. Schraube
   • 3 Stück
   • Anzugsdrehmoment: 2 Nm
10. Elektrische Leitung mit Steckverbindung
    • optional für LED-Innenraumüberwachung

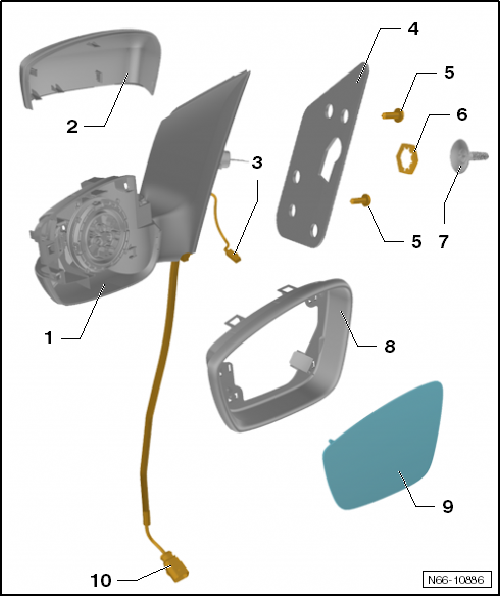

Montageübersicht - Außenspiegel, manuell verstellbar


Hinweis

Die Darstellung erfolgt für die linke Seite. Die rechte Seite wird sinngemäß daraus abgeleitet.

1. Spiegelgrundträger
   • aus- und einbauen
2. Spiegelgehäuse
   • Material: ABS
   • aus- und einbauen
3. Elektrische Leitung mit Steckverbindung
   • optional für LED-Innenraumüberwachung
4. Dämpfung
5. Schraube
   • 2 Stück
   • Anzugsdrehmoment: 12 Nm
6. Sechskantmutter
   • Anzugsdrehmoment: 2 Nm
7. Betätigungsknopf
8. Blende
   • aus- und einbauen
9. Spiegelglas
   • aus- und einbauen
10. Elektrische Leitung mit Steckverbindung
    • optional für LED-Innenraumüberwachung

Spiegelglas aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

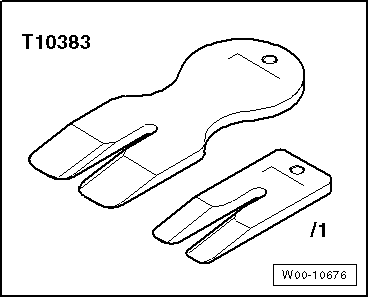

• Keile -T10383-


Hinweis

Der Aus- und Einbau erfolgt nur für das rechte Spiegelglas. Die linke Seite wird sinngemäß daraus abgeleitet.

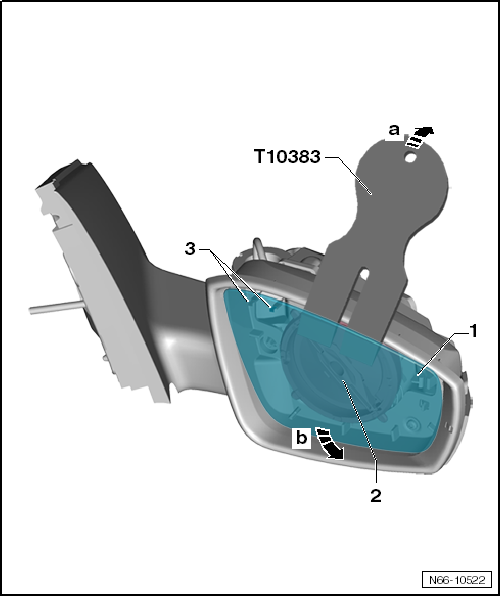

Ausbauen

Führen Sie folgende Arbeiten durch:


ACHTUNG!

Bei den Arbeiten Schutzbrille und Schutzhandschuhe tragen!

-  Gehäusekante -2- vor Lackbeschädigung schützen, z. B. mit textilverstärktem Klebeband abkleben.

-  Spiegelglas -1- unten in das Spiegelgehäuse drücken.

-  Spiegelglas -1- mit dem Keil -T10383- von der Verstelleinheit -2- abdrücken -Pfeil a-.

-  Spiegelglas -1- zur Seite schwenken -Pfeil b- und vorhandene Steckkontakte -3- für elektrische Spiegelheizung auf der Rückseite des Spiegelglases -1- abziehen.

Einbauen

Führen Sie folgende Arbeiten durch:

-  Vorhandene Steckkontakte am Spiegelglas aufdrücken.

-  Spiegelglas mittig auf die Verstelleinheit im Gehäuse aufdrücken.

Das Spiegelglas rastet hörbar ein.

• Funktionsprüfung durchführen.

Spiegelgehäuse aus- und einbauen

Spiegelgehäuse aus- und einbauen


Hinweis

• Der Aus- und Einbau erfolgt nur für das rechte Spiegelgehäuse. Die linke Seite wird sinngemäß daraus abgeleitet.
• Das Spiegelgehäuse lässt sich nicht grundsätzlich zerstörungsfrei ausbauen.

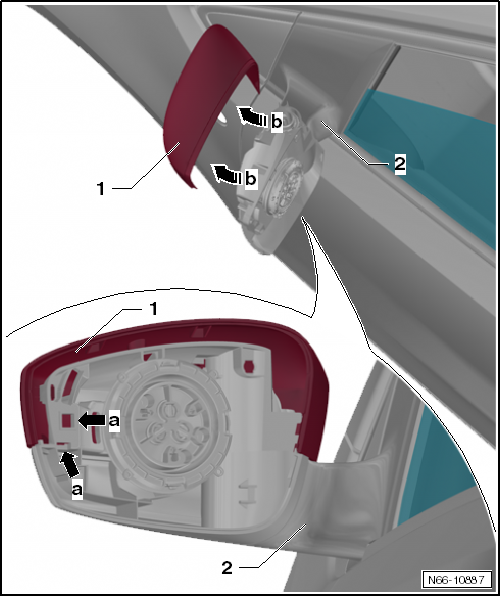

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Spiegelglas ausbauen.

-  Blende ausbauen.

-  Rasthaken -Pfeile a- entriegeln.

-  Dann Spiegelgehäuse -1- vom Spiegelgrundträger -2- nach vorn in -Pfeilrichtung b- abziehen.

-  Dabei lösen sich die restlichen Rasthaken.

Einbauen

Führen Sie folgende Arbeiten durch:

-  Spiegelgehäuse -1- aufsetzen und aufdrücken, bis die Rasthaken hörbar einrasten.

• Führen Sie anschließend eine Funktionsprüfung durch.

-  Blende einbauen.

-  Spiegelglas einbauen.

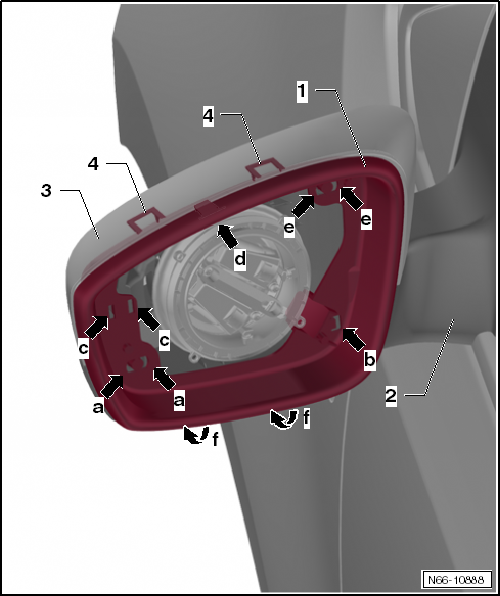

Blende aus- und einbauen


Hinweis

• Der Aus- und Einbau erfolgt nur für die rechte Blende. Die linke Seite wird sinngemäß daraus abgeleitet.
• Die Blende lässt sich nicht grundsätzlich zerstörungsfrei ausbauen.

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Spiegelglas ausbauen.

-  Rasthaken -Pfeile a- und -Pfeile b- entriegeln.

-  Blende etwas nach oben kippen -Pfeile f-, damit die Rasthaken entriegelt bleiben.

-  Rasthaken -Pfeile c, d- und -Pfeile e- entriegeln.

-  Blende -1- weiter nach oben kippen -Pfeile f-.

-  Die Blende löst sich aus den Verrastungen -4-.

Einbauen

Führen Sie folgende Arbeiten durch:

-  Blende -1- in alle Verrastungen drücken, bis diese hörbar verrasten.

• Führen Sie anschließend eine Funktionsprüfung durch.

-  Spiegelglas einbauen.

Spiegelverstelleinheit aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für die rechte Verstelleinheit mit Motor. Die linke Seite wird sinngemäß daraus abgeleitet.

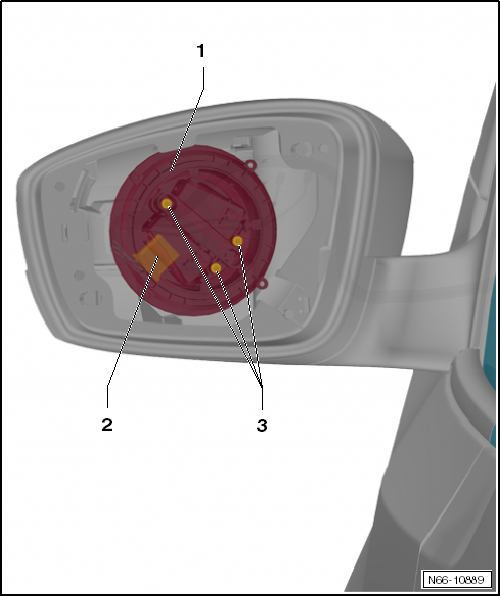

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Spiegelglas ausbauen.

-  Schrauben -3- (3 Stück) herausdrehen und Verstelleinheit -1- vom Spiegelgrundträger abnehmen.

-  Verstelleinheit mit Motor -1- zur Seite schwenken und Stecker -2- abziehen.

Einbauen

Führen Sie folgende Arbeiten durch:

-  Stecker -2- auf die Verstelleinheit -1- aufstecken.

-  Verstelleinheit -1- an den Spiegelgrundträger setzen und mit Schrauben -3- (3 Stück) festschrauben.

Anzugsdrehmoment Schrauben -2-: 2 Nm.

-  Spiegelglas einbauen.

• Funktionsprüfung durchführen.

Außenspiegel aus- und einbauen

Außenspiegel mit elektrischer Verstellung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Außenspiegel. Die linke Seite wird sinngemäß daraus abgeleitet.

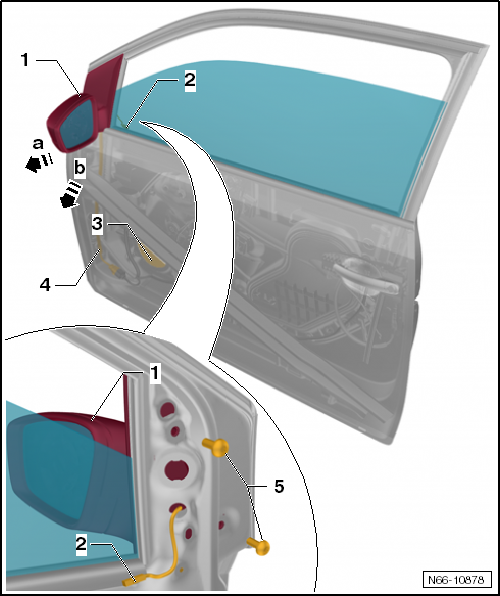

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen.

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung oder Lautsprecher vorn -3- ausbauen → Kommunikation.

-  Steckverbindung -2 und 4- für Außenspiegel -1- trennen.

-  Schrauben -5- für Außenspiegel -1- herausdrehen.

-  Außenspiegel -1- im unteren Bereich etwas von der Tür wegschwenken -Pfeil a- und nach unten aus der Fensterführung herausziehen -Pfeil b-.

-  Elektrische Leitung durch die Öffnung in der Tür führen und Außenspiegel -1- abnehmen.

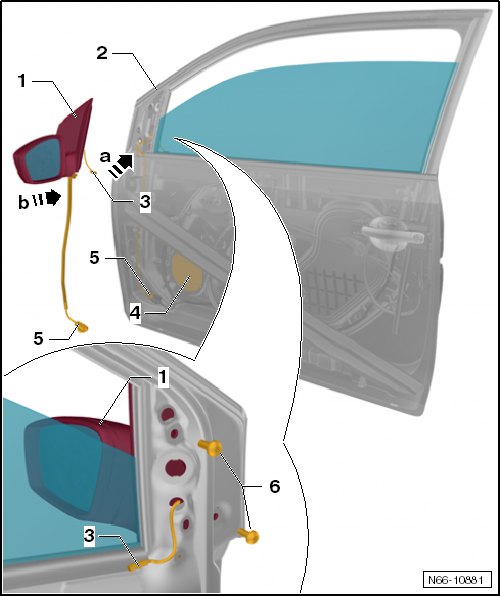

Einbauen

Führen Sie folgende Arbeiten durch:

-  Richtigen Sitz vom Schaumteil -3- in der Tür prüfen.

-  Elektrische Leitung -3 und 5- für den Außenspiegel -1- durch die Öffnung in der Tür führen.

-  Außenspiegel -1- von unten in die Fensterführung -2- schieben -Pfeil a- und im unteren Bereich an die Tür anklappen -Pfeil b-.

-  Schrauben -6- für Außenspiegel -1- eindrehen und festschrauben.

Anzugsdrehmoment Schraube -6-: 12 Nm.

-  Steckverbindung -3 und 5- für Außenspiegel -1- verbinden.

-  Abdeckung oder Lautsprecher vorn -3- einbauen → Kommunikation.

-  Türverkleidung vorn einbauen → Karosserie-Montagearbeiten Innen.

Außenspiegel mit manueller Verstellung aus- und einbauen

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel

• Drehmomentschlüssel -V.A.G 1783-


Hinweis

Der Aus- und Einbau erfolgt nur für den rechten Außenspiegel. Die linke Seite wird sinngemäß daraus abgeleitet.

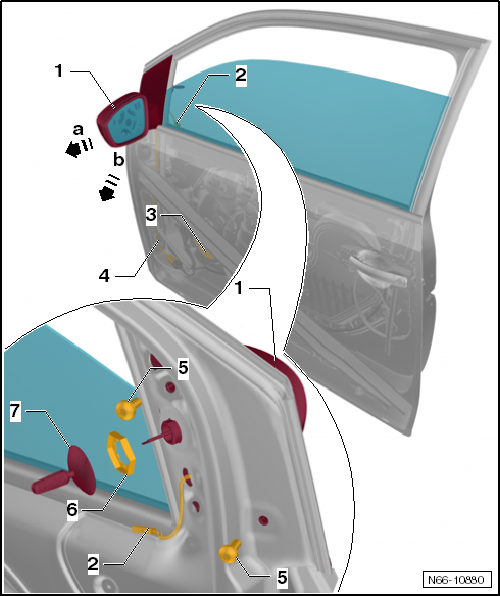

Ausbauen

Führen Sie folgende Arbeiten durch:

-  Bei entsprechender Ausstattung Fensterkurbel ausbauen.

-  Türverkleidung vorn ausbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung oder Lautsprecher vorn ausbauen → Kommunikation.

-  Steckverbindung -3- für Außenspiegel -1- trennen.

-  Betätigungsknopf -7- abziehen.

-  Sechskantmutter -6- abschrauben.

-  Schrauben -5- für Außenspiegel -1- herausdrehen.

-  Außenspiegel -1- im unteren Bereich etwas von der Tür wegschwenken -Pfeil a- und nach unten aus der Fensterführung herausziehen -Pfeil b-.

-  Soweit vorhanden, elektrische Leitung -2 und 4- durch die Öffnung der Tür führen.

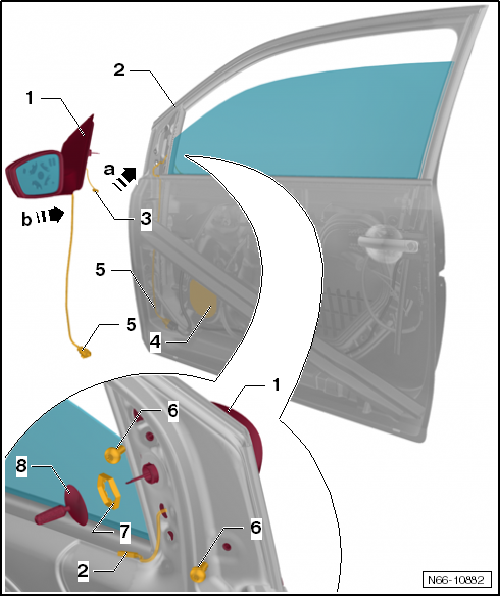

Einbauen

Führen Sie folgende Arbeiten durch:

-  Richtigen Sitz vom Schaumteil in der Tür prüfen.

-  Elektrische Leitung -3 und 5- für den Außenspiegel -1- durch die Öffnung in der Tür führen.

-  Außenspiegel -1- von unten in die Fensterführung -2- schieben -Pfeil a- und im unteren Bereich an die Tür anklappen -Pfeil b-.

-  Schrauben -5- für Außenspiegel -1- festschrauben.

Anzugsdrehmoment Schraube -5-: 12 Nm.

-  Sechskantmutter -7- für Außenspiegel -1- festschrauben.

Anzugsdrehmoment Sechskantmutter -7-: 1,5 Nm.

-  Soweit vorhanden, Steckverbindung -2 und 4- für Außenspiegel -1- verbinden.

-  Betätigungsknopf -8- aufstecken.

-  Türverkleidung vorn einbauen → Karosserie-Montagearbeiten Innen.

-  Abdeckung oder Lautsprecher -4- vorn einbauen → Kommunikation.
