Volkswagen Up! Reparaturanleitung :: Aufbau des Kältemittelkreislaufes

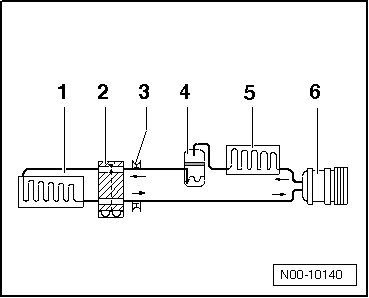

Kältemittelkreislauf mit Expansionsventil und einem Verdampfer

  1. Verdampfer
  2. Expansionsventil
  3. Ventil zum Absaugen, füllen und messen
  4. Flüssigkeitsbehälter mit Trocknerbeutel / Trocknerpatrone
  5. Kondensator
  6. Klimakompressor


Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

VW UP. Klimaanlage mit Kältemittel R134a

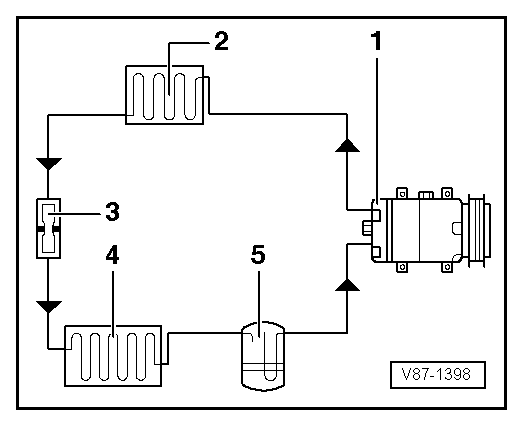

Kältemittelkreislauf mit Drossel und Auffangbehälter

  1. Klimakompressor
  2. Kondensator
  3. Drossel
  4. Verdampfer
  5. Auffangbehälter mit Trocknerbeutel


Hinweis

Pfeile zeigen Fließrichtung des Kältemittels.

VW UP. Klimaanlage mit Kältemittel R134a


Bauteile des Kältemittelkreislaufes

  Vorsicht! Nicht frei gegebene Werkzeuge oder Materialien (z. B. Leckstoppadditive) können Beschädigungen/Beeinträchtigungen an dem System verursachen. Es dürfen nur vom Hersteller f ...

Absaug- und Füllventile für Schnellkupplungen der Klima-Service-Station am Kältemittelkreislauf

Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel Drehmomentschlüssel -V.A.G 1783- (2... 10 Nm) mit "Einsteckknarre 1/4" -VAS 6234-   ACHTUNG! Es bes ...

Siehe auch:

Elektrische Bauteile, die nicht am Kältemittelkreislauf verbaut
Steuer- und Regeleinheit für Klimaanlage -J127- Diese Steuer- und Regeleinheit schaltet den Kältemittelfluss durch den 2. Verdampfer ab, wenn die Temperatur an den Kühlrippen des 2. Verdampfers auf den Gefrierpunkt für Wasser (Vereisungsschutz) absinkt. St ...
