Allgemeine Hinweise

Die Antennenanlage besteht für Radios ohne Diversity-Funktion aus einer Dachantenne.

• Bei Beanstandungen ist es unbedingt erforderlich, die Funktion und die Bedienung der Radioanlagen zu kennen.
• Zusätzliche Informationen → Bedienungsanleitungen.
• Wird die Batterie wieder angeklemmt, denken Sie bitte daran, die Fahrzeugausstattungen (Radio, Uhr, Komfortelektrik usw.) entsprechend des Reparaturleitfadens und/oder der Bedienungsanleitung zu prüfen.

Bei Instandsetzungsarbeiten oder Fehlersuche, Fahrzeugdiagnosetester in der Funktion "Geführte Fehlersuche" oder "Geführte Funktionen" verwenden.

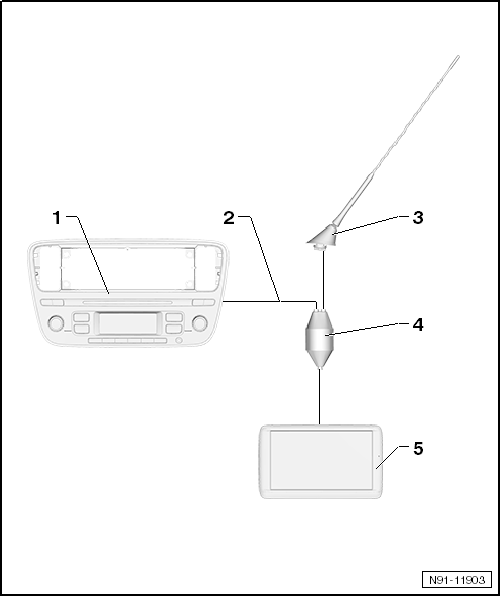

Einbauorteübersicht - Antennensysteme

Antennensystem "RCD 215" und portables Navigations- und Infotainmentsystem -J982-

1. Radio -R-
   •  "Aufbau Radio / Radio-Navigationssysteme"
2. Antennenleitung
3. Antenne -R11-
   •  "Dachantenne aus- und einbauen"
4. Splitter
5. portables Navigations- und Infotainmentsystem -J982-
   •  "Aufbau Radio / Radio-Navigationssysteme"

Dachantenne aus- und einbauen

Ausbauen:

-  Den Formhimmel absenken → Verkleidungen/Dämpfungen.

-  C-Säulen-Verkleidung links und rechts ausbauen → Verkleidungen/Dämpfungen.

-  B-Säulen-Verkleidung links und rechts lösen → Verkleidungen/Dämpfungen.

-  Formhimmel vorsichtig absenken.

-  Steckverbindung der Antennenleitung trennen.

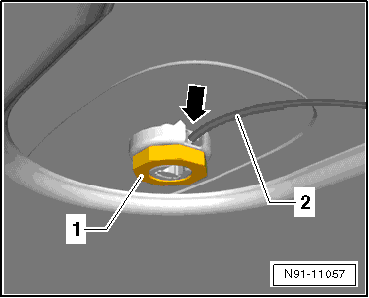

-  Befestigungsmutter -1- der Dachantenne abschrauben.

-  Dachantenne nach oben herausnehmen.

Einbauen:

Der Einbau erfolgt sinngemäß in umgekehrter Reihenfolge.

• Achten Sie beim Einsetzen der Antenne auf den einwandfreien Sitz der Dichtung. Die beiden Führungsnoppen der Dichtung müssen in den vorgesehenen Bohrungen -Pfeile- im Antennenfuß sitzen.

• Achten Sie nach dem Einsetzen der Antenne auf die korrekte Verlegung der Antennenleitungen -2- durch den Leitungsdurchlass -Pfeil- in der Befestigungsmutter-1-.

Antennenleitungen reparieren

→ Elektrische Anlage Allgemeine Informationen.
