Volkswagen Up! Reparaturanleitung :: Abdeckstellen

Abdeckstellen der Karosserie vorn

Abdeckstellen Wasserkasten links

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

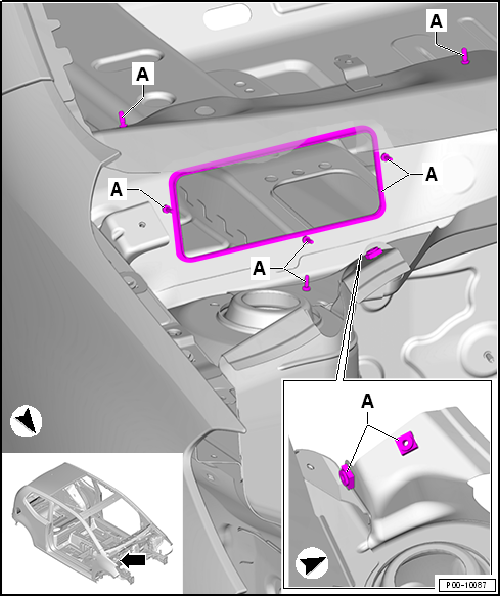

Abdeckstellen Wasserkasten Mitte

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

Abdeckstellen Wasserkasten rechts

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

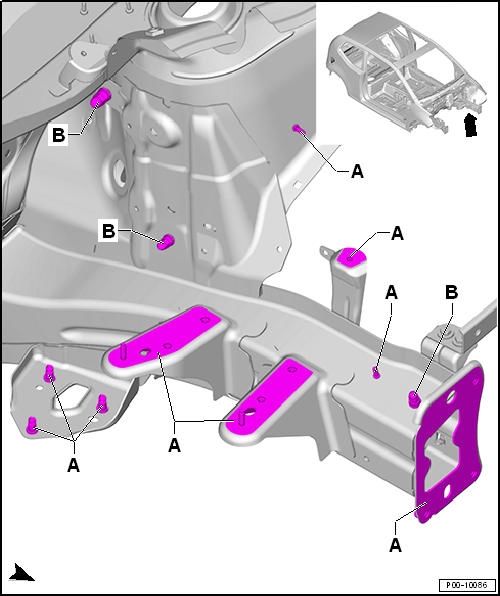

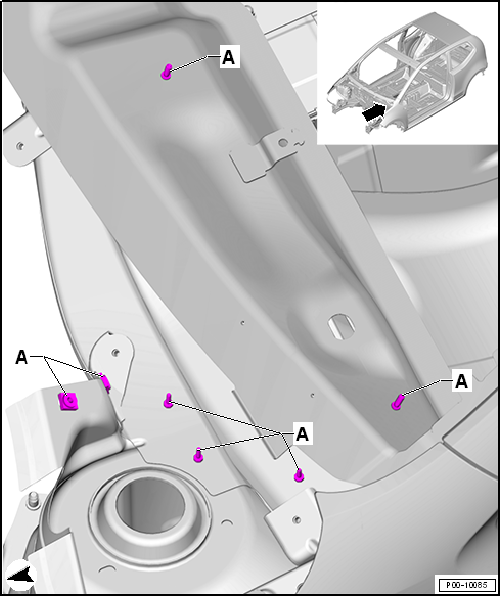

Abdeckstellen Motorraum rechts

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen
2. Gewinde frei von Lack, Abdichtmasse und Wachs

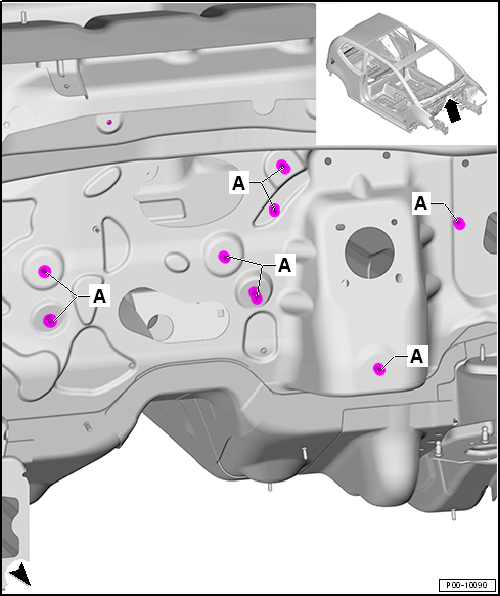

Abdeckstellen Motorraum Mitte

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

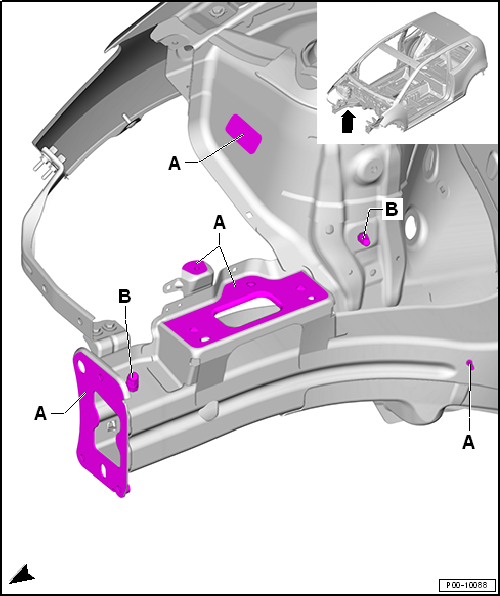

Abdeckstellen Motorraum links

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen
2. Gewinde frei von Lack, Abdichtmasse und Wachs

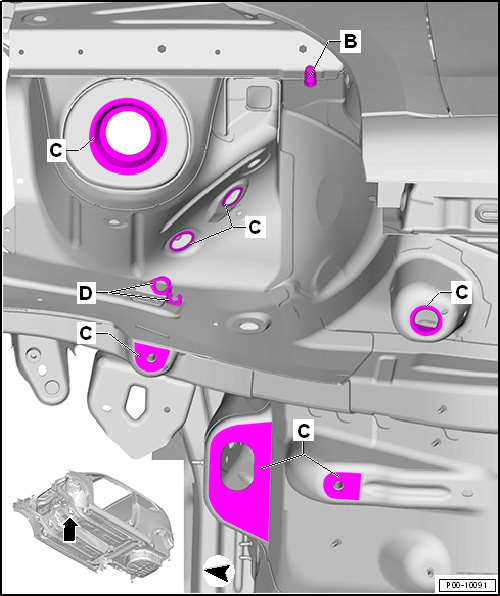

Abdeckstellen Radhaus vorn links

2. Gewinde frei von Lack, Abdichtmasse und Wachs
3. Gewinde und Anlagefläche frei von Abdichtmasse
4. Gewinde und Anlagefläche frei von Abdichtmasse, beidseitig

Abdeckstellen Radhaus vorn rechts

3. Gewinde und Anlagefläche frei von Abdichtmasse
4. Gewinde und Anlagefläche frei von Abdichtmasse, beidseitig

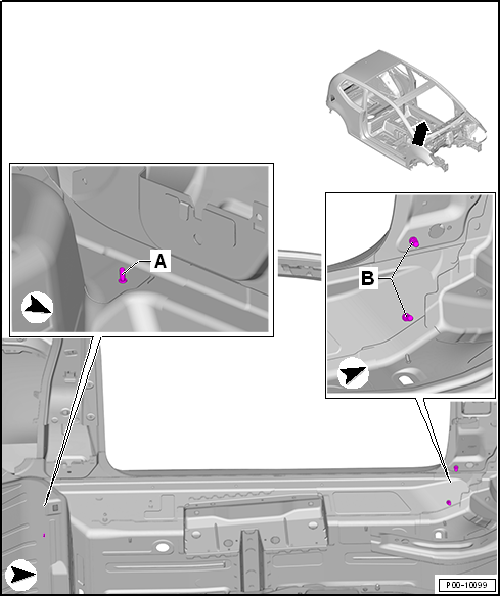

Abdeckstellen Unterholm innen

Linke Seite dargestellt, rechte Seite spiegelbildlich

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen
2. Gewinde frei von Lack, Abdichtmasse und Wachs

Abdeckstellen der Karosserie hinten

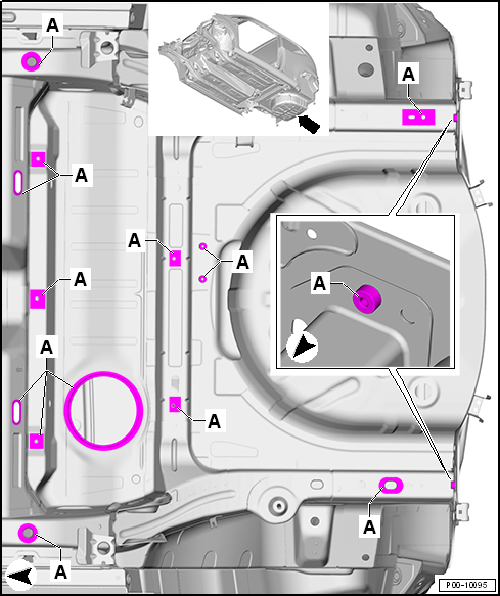

Abdeckstellen Unterboden

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

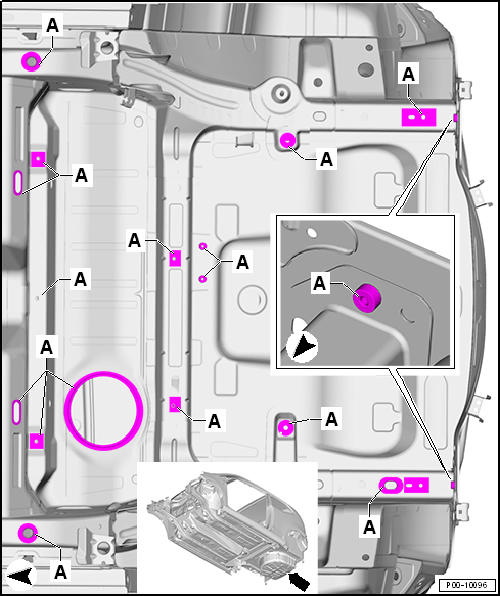

Abdeckstellen Unterboden bei CNG-Fahrzeugen (Gasfahrzeug)

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

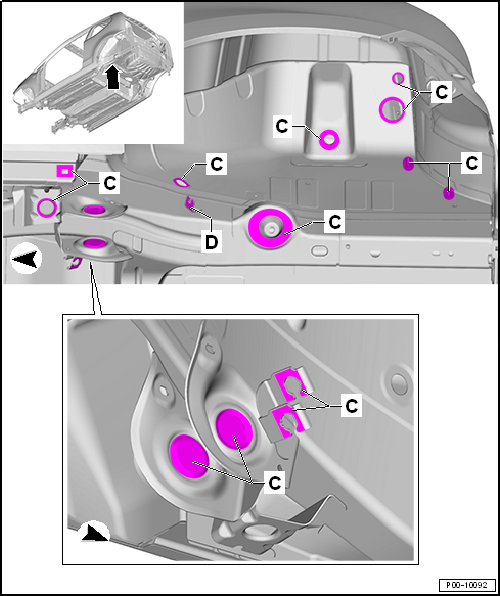

Abdeckstellen Radhaus hinten links

3. Gewinde und Anlagefläche frei von Abdichtmasse

Abdeckstellen Radhaus hinten rechts

3. Gewinde und Anlagefläche frei von Abdichtmasse
4. Gewinde und Anlagefläche frei von Abdichtmasse, beidseitig

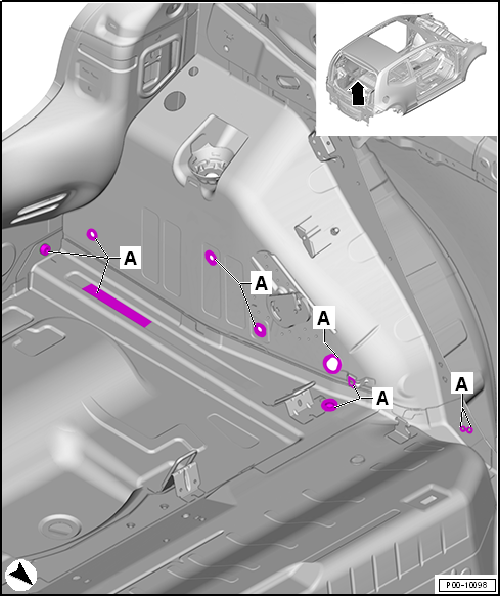

Abdeckstellen Kofferraum

Linke Seite dargestellt, rechte Seite spiegelbildlich.

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

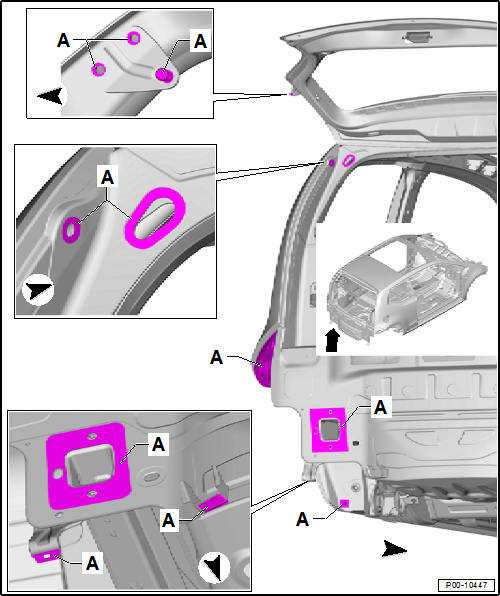

Abdeckstellen Heckabschluss

Linke Seite dargestellt, rechte Seite spiegelbildlich

1. Gewinde und Anlageflächen frei von Abdichtmasse und Wachsanhäufungen

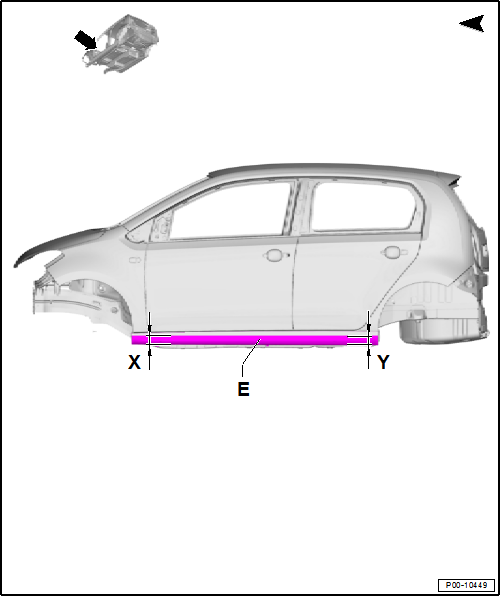

Abdeckstellen Cross UP

5. Fläche frei von Abdichtmasse und Wachs

•  Maß-x-
  • 37 mm
•  Maß-y-
  • 45 mm
