Volkswagen Up! Betriebsanleitung :: Übersicht der Instrumente

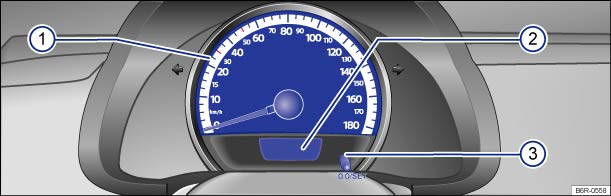

Abb. 10

Kombi-Instrument in der Instrumententafel
(Variante 1).

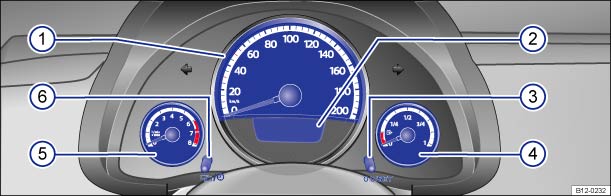

Abb. 11

Kombi-Instrument in der Instrumententafel
(Variante 2).

⇒Einleitung
zum Thema 

Je nach Fahrzeugausführung kann in der Variante 2 das Aussehen der Skaleneinteilung unterschiedlich sein ⇒ Abb. 11 .

Erläuterungen zu den Instrumenten ⇒ Abb. 10  bzw. ⇒ Abb. 11 :

1. Tachometer (Geschwindigkeitsmesser).
   Fahrzeugabhängig in km/h bzw. in mph und km/h.
2. Displayanzeigen⇒ Displayanzeigen .


3. Rückstelltaste für die
   Anzeige des Tageskilometerzählers (trip) ⇒ Kilometeranzeigen .
4. Kraftstoffvorratsanzeige⇒
   Tanken .
5.

   Drehzahlmesser (Umdrehungen
   x 1000 pro Minute des laufenden Motors).

   Der Beginn des roten Bereichs im Drehzahlmesser kennzeichnet für alle Gänge die maximal zulässige Motordrehzahl des eingefahrenen und betriebswarmen Motors. Vor Erreichen des roten Bereichs sollte in den nächsthöheren Gang geschaltet oder der Fuß vom Gaspedal genommen werden ⇒ .



6. Stelltaste für die Uhr
   bzw. für den Wechsel zwischen Außentemperaturanzeige und Uhr⇒ Uhrzeit .

Hinweis

• Bei kaltem Motor hohe Motordrehzahlen, Vollgas und starke Motorbelastung vermeiden.

• Um Motorschäden zu vermeiden, darf sich der Zeiger des Drehzahlmessers nur kurzzeitig im roten Bereich der Skala befinden.

Frühes Hochschalten hilft, Kraftstoff zu sparen
und Betriebsgeräusche zu reduzieren.

Fahrzeugabhängig können im Bildschirm des portablen
Infotainmentsystems (von Volkswagen geliefert) ⇒ Zubehör, Teileersatz, Reparaturen und Änderungen  weitere Instrumente angezeigt werden, wie z. B. eine Außentemperaturanzeige.
