Volkswagen Up! Reparaturanleitung :: Zentralverriegelung

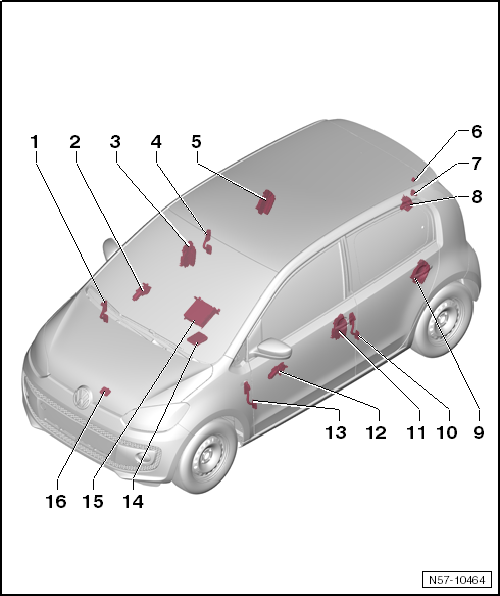

Montageübersicht - Zentralverriegelung

Montageübersicht - Zentralverriegelung

VW UP. Karosserie-Montagearbeiten Außen


  1. Kupplungsstation
    • Einbauort: A-Säule rechts
    • Zum Trennen der Steckverbindung Faltenbalg an der Säule lösen.
  2. Türsteuergerät Beifahrerseite -J387-
    • integriert im Fensterhebermotor Beifahrerseite -V148-
    • aus- und einbauen
  3. Türschloss Beifahrerseite
    • Das Türschloss ist am Türinnenteil befestigt.
    • Die elektrische Zentralverriegelung ist im Türschloss integriert.
    • aus- und einbauen
  4. Kupplungsstation
    • Einbauort: B-Säule rechts
    • Zum Trennen der Steckverbindung Faltenbalg an der Säule lösen.
  5. Türschloss hinten rechts
    • Das Türschloss ist am Türinnenteil befestigt.
    • Die elektrische Zentralverriegelung ist im Türschloss integriert.
    • aus- und einbauen
  6. Taster für Entriegelung in Heckklappengriff -E234-
    • Einbauort: an der Heckklappe
    • aus- und einbauen
  7. Kupplungsstation
    • Einbauort: C-Säule links oben
    • Zum Trennen der Steckverbindung C-Säulen-Verkleidung ausbauen.
  8. Heckklappenschloss
    • Einbauort: an der Heckklappe
    • aus- und einbauen
  9. Türschloss hinten links
    • Das Türschloss ist am Türinnenteil befestigt.
    • Die elektrische Zentralverriegelung ist im Türschloss integriert.
    • aus- und einbauen
  10. Kupplungsstation
    • Einbauort: B-Säule links
    • Zum Trennen der Steckverbindung Faltenbalg an der Säule lösen.
  11. Türschloss Fahrerseite
    • Das Türschloss ist am Türinnenteil befestigt.
    • Die elektrische Zentralverriegelung ist im Türschloss integriert.
    • aus- und einbauen
  12. Türsteuergerät Fahrerseite -J386-
    • integriert im Fensterhebermotor Fahrerseite -V147-
    • aus- und einbauen
  13. Kupplungsstation
    • Einbauort: A-Säule links
    • Zum Trennen der Steckverbindung Faltenbalg an der Säule lösen.
  14. Alarmhorn -H12-
    • optional
    • Einbauort: im Wasserkasten
    • aus- und einbauen
  15. Bordnetzsteuergerät -J519-
    • Einbauort: unter der Schalttafel Fahrerseite, an den Relaisträger geclipst
    • aus- und einbauen → Elektrische Anlage
  16. Kontaktschalter für Motorhaube -F266-
    • Einbauort: am Klappenschloss
    • aus- und einbauen → Elektrische Anlage

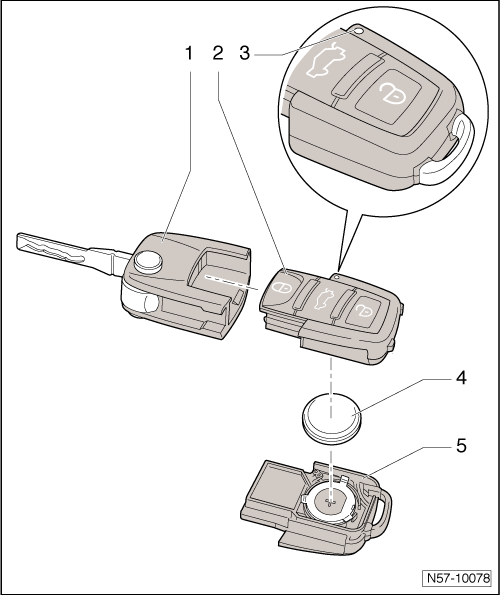

Montageübersicht - Batterie für den Zündschlüssel

VW UP. Karosserie-Montagearbeiten Außen


  1. Schlüssel mit Wechselcodetransponder
  2. Funkcontainer - Oberteil
  3. Leuchtdiode
    • Diese Leuchtdiode muss bei der Betätigung der Funkfernbedienung aufblinken.
    • Wenn die Leuchtdiode beim Drücken der Funkfernbedienung nicht blinkt, ist die Batterie leer und muss gewechselt werden.
  4. Batterie
    • aus- und einbauen
  5. Funkcontainer - Unterteil

Batterie für den Zündschlüssel aus- und einbauen

Ausbauen

Führen Sie folgende Arbeiten durch:

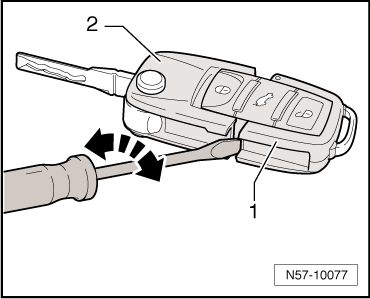

-  Schraubendreher in den Schlitz zwischen dem Funkcontainer -1- und dem Schlüssel -2- einstecken.

-  Schraubendreher in -Pfeilrichtung- drehen und so den Funkcontainer vom Schlüssel trennen.

VW UP. Karosserie-Montagearbeiten Außen

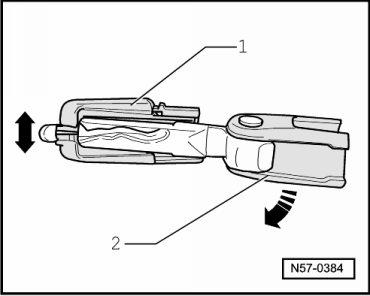

-  Funkcontainer -1- mit dem Schlüsselbart des Schlüssels -2- auseinanderdrücken.

VW UP. Karosserie-Montagearbeiten Außen

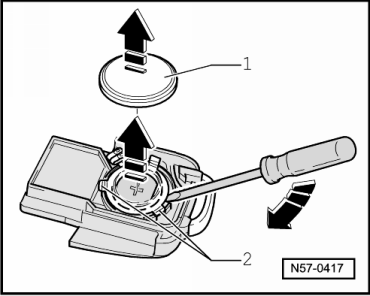

-  Batterie -1- mit einem Schraubendreher in -Pfeilrichtung- aus den Halterungen -2- herausclipsen.

Einbauen


Hinweis

Führen Sie folgende Arbeiten durch:

VW UP. Karosserie-Montagearbeiten Außen


Beim Einbau der Batterie die Polarität und Einbaulage beachten.

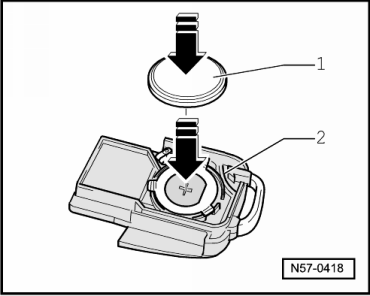

-  Batterie -1- mit dem Pluspol nach unten in den Funkcontainer -2- einlegen (Pluspol ist im Gehäuse markiert).

-  Batterie durch leichten Druck -Pfeil- im Funkcontainer verrasten.

-  Deckel und Funkcontainer zusammenfügen (Dichtung nicht beschädigen).

-  Anschließend Funkcontainer mit Schlüssel verrasten.

Anpassung von Zündschlüsseln

Die Anpassung von Schlüsseln erfolgt mit dem → Fahrzeugdiagnosetester.

-  Im Fahrzeugdiagnosetester die "Geführte Fehlersuche" wählen.

-  Über den Taster Sprung die "Funktions-/Bauteilauswahl" auswählen.

VW UP. Karosserie-Montagearbeiten Außen
