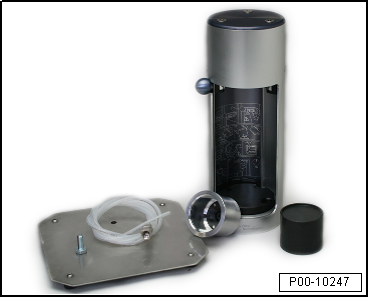

Spraydosen-Befüllgerät -VAS 6425-

Benennung:

• Spraydosen-Befüllgerät -VAS 6425-

Produktbeschreibung

Das Spraydosen-Befüllgerät ist ein pneumatisches Abfüllgerät zur reinigungsfreien Befüllung von Lackspraydosen mit ausgemischten Basis- bzw. Decklacken. Das Gerät ist für die Befüllung von 1K-Fill-Clean-Spraydosen -LLS MAX 100- geeignet, die über → ETKA (Elektronischer Teile Katalog) bestellt werden können.

Größe

• Durchmesser: 132 mm
• Höhe: 366 mm
• Höhe Tür: 123 mm
• Abfüllzylinder: Durchmesser 135 mm, Höhe 65 mm, Füllvolumen max. 100 ml
• Abmessungen Feststellplatte: 250 x 250 x 2 mm

Technische Daten

• Pneumatisches Füllprinzip
• Abfülldruck: 8-10 bar/100-130 psi
• Zerreißpunkt: ca. 60 bar/ca. 870 psi
• Einsatztemperatur: +5 ºC bis +50 ºC
• Bruttogewicht: 4,23 kg
• Nettogewicht 4,00 kg

Lieferumfang:

• Spraydosen-Befüllgerät inklusive Metallzylinder
• Druckluftschlauch inklusive Anschlusskupplung
• Befestigungsschraube mit Unterlegscheibe
• Bodenplatte
• Adapter für 250-ml-Dosen

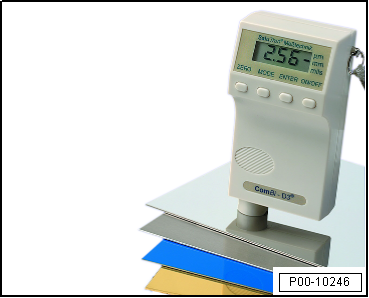

Lackschichtstärken-Messgerät -VAS 6272-

Benennung:

• Lackschichtstärken-Messgerät -VAS 6272-

Produktbeschreibung

Das Lackschichtdicken-Messgerät VAS 6272 ist ein Kombinations-Messgerät für zerstörungsfreie Messungen von Beschichtungen auf Stahl und Eisen und Nichteisenmetalle. Die Menüführung und die problemlose Justierung bzw. Einstellung auf neue Parameter machen es zu einem praxisgerechten Gerät für Werkstatt und Qualitätssicherung. Das ergonomisch geformte Gerät mit der integrierten Messsonde und einfachster Bedienung erlauben Messergebnisse mit höchster Genauigkeit.

Technische Daten

Messbereich: stufenlos 0-3500 um

Lieferumfang

1 Messgerät

Lackschichtstärken-Messgerät -VAS 6197-

Benennung:

• Lackschichtstärken-Messgerät -VAS 6197-

Produktbeschreibung

Vollelektronisches Schichtdickenmessgerät mit 2 unabhängig voneinander arbeitenden Sonden und LCD-Anzeige. Möglich sind Messungen auf verschiedenen metallischen Grundwerkstoffen. Einerseits alle unmagnetischen Schichten auf Stahl oder Eisen, andererseits alle isolierenden Schichten auf Nichteisenmetallen wie z. B. Aluminium und Kupfer. Eine Kalibrierung ist auf Grund der verwendeten Hallsensorentechnik nicht erforderlich.

Technische Daten

Messbereich: 0-5000 um für beide Sensoren

Lieferumfang

• Lackschichtstärken-Messgerät
• Etui
• Abgleichplatten
• Batterie

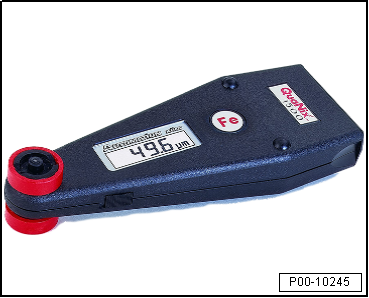

Lackschichtstärken-Messgerät -VAS 5278-

Benennung:

• Lackschichtstärken-Messgerät -VAS 5278-

Produktbeschreibung

Das Lackschichtdicken-Messgerät ermöglicht eine exakte und zerstörungsfreie Schichtdicken-Messung von Beschichtungen auf Stahl/Eisen oder Nichteisenmetallen. Das elektronische Gerät mit LCD-Digitalanzeige zeigt die Messwerte nach Wahl menügesteuert an.

Technische Daten

• stufenloser Messbereich: 0-5000 um bzw. 0-200 mils
• Basistoleranz: +/- 1 um bzw., +/- 0.06 mils
• Temperaturbereich: 0 ºC - 60 ºC
• Stromversorgung: 9 Volt-Block
• 4-stellige Flüssigkristallanzeige (LCD)

Lieferumfang

• 1 Messgerät für Stahl/Eisen
• 1 Messgerät für nicht magnetische Metalle
• 1 Servicetasche
• 2 Nullplatten
• Bedienungsanleitung

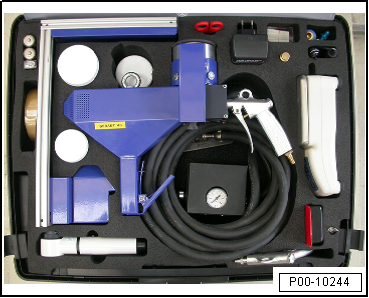

Steinschlag-Prüfgerät -VAS 5102A-

Benennung:

• Steinschlag-Prüfgerät -VAS 5102A-

Produktbeschreibung

Das Steinschlag-Prüfgerät -VAS 5102A- ist eine Eigenentwicklung der Volkswagen AG. Es ermöglicht die Unterscheidung, ob Lackabplatzungen die Folge eines Fehlers in Werkstoff/Werkarbeit oder die Folgen einer übergroßen mechanischen Beanspruchung wie Steinschlag oder Kratzer sind. Die Prüfung basiert auf der Simulation der durchschnittlichen Beanspruchung im Straßenverkehr durch Aufprallkörper - Sand/Split mit geringer Masse, aber hoher Geschwindigkeit.


Hinweis

• Das Prüfverfahren ist im Katalog Beurteilung von Fahrzeuglackierungen ausführlich beschrieben.
• Das Gerät unterliegt einer jährlichen, kostenpflichtigen Wartung durch den Hersteller.

Lieferumfang

• 1 Steinschlag-Prüfgerät mit akkubetriebener Dosiereinrichtung, Druckregler und Schlauch
• 1 Netzteil
• Kalibrierständer mit Prüfwaage
• Leuchtlupe
• Folie mit Winkelmarkierung
• Klebeband 25 mm breit
• Spachtel und Schere
• Granulateinfüllschütte 10 x 100 g Granulat
• Hartschalenkoffer mit Rollen
• je 100 Prüfsiegel VW und Audi
• Gebrauchsanweisung, Bewertungsskala, Prüfzertifikat, Prüfplan

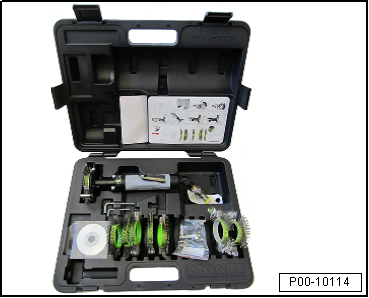

Bürstenstrahler-Set, pneumatisch -VAS 6446-

Benennung:

• Bürstenstrahler-Set, pneumatisch -VAS 6446-

Produktbeschreibung:

Das Bürstenstrahler-Set, pneumatisch -VAS 6446- dient zur Oberfächeraufbereitung.

Als Beispiel: Entfernen von Unterbodenschutz, Dichtmassen und weiteren klebrigen Materialien. Korrosionsbeseitigung und Entlackung im Karosseriebereich. Mit porentiefer Reinigung und Sandstrahleffekt; schont Material und wirkt materialverdichtend. Niedrige Drehzahl.

Lieferumfang:

• 1 Bürstenstrahler-Set, pneumatisch
• 1 Halter für Strahlband 23/28mm
• 1 Halter für Strahlband 11/28mm
• 1 Strahlband 23/28 mm
• 2 Strahlband 11/28 mm
• 3 Strahlband, spezial 11/28/17 mm

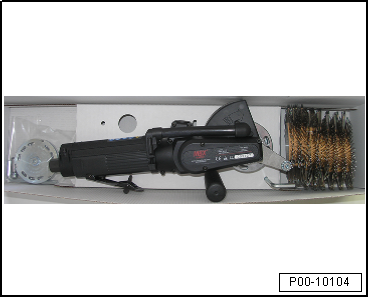

Stabstrahlerset -VAS 6776-

Benennung:

• Stabstrahlerset -VAS 6776-

Produktbeschreibung:

Das Gerät dient zur Oberflächenreinigung, entfernt Korrosion in schwer zugänglichen Bereichen. Zum Beispiel geeignet für Fugen, Rillen, Radläufe, Bördelkanten, Türfalze. Das Gerät wird pneumatisch betrieben.

Bauweise und Technik:

• Ein mit Drähten bestücktes Polyamid-Band rotiert in einem Aufnahmesystem.
• Das Aufnahmesystem wird durch ein pneumatisches Antriebsaggregat angetrieben.
• Durch den Beschleunigungstab wird die Aufschlagkraft der Bürsten vervierfacht.
• Es werden Korrosion und Beschichtungen porentief entfernt.

Technische Daten:

• Gewicht: 1,1 kg
• Gewinde Druckluftanschluss: 1/4" PT (mitgeliefert G 1/4")
• Schlauchdurchmesser: 3/8" ID (9,5 mm)
• Drehzahl: 0-2600 U/min
• Fließdruck: 7,5 bar / 110 psi
• Luftverbrauch: 14,2 CFM (400 l/min.)
• Vibration: 1,45 m/sec² (EN ISO 8662-1; 8662-4)
• Schalldruckpegel: 84 dB (DIN 45635-21; ISO 3744)

Lieferumfang:

• 1 Antriebsaggregat Stabstrahler
• 1 Aufnahmesystem 11 mm VAS 6446/2
• 1 Drehgelenk VAS 6446/9
• 1 Luftdruckregler VAS 6446/8
• 2 Stabstrahler-Bänder VAS 6776/1
• 2 Stabstrahler-Bänder, links VAS 6776/2
• 2 Stabstrahler-Bänder, rechts 6776/3
• 2 Stabstrahler-Bänder, Edelstahl VAS 6776/4
• 2 Beschleunigungsstäbe inkl. Arm für Verwendung mit Stabstrahler-Bänder Edelstahl
• 1 Hartschalenkoffer

Ersatzteile:

• Stabstrahlerband -AS 6776/1- ASE 36308300000
• Stabstrahlerband -VAS 6776/2- ASE 36308400000
• Stabstrahlerband -VAS 6776/3- ASE 36308500000
• Stabstrahlerband -VAS 6776/4- ASE 36308600000
• Beschleunigungsstab -VAS 6776/5- ASE 46308700000
• Beschleunigungsstab -VAS 6776/6- ASE 46308800000

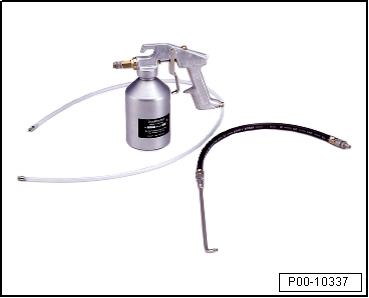

Druckbecherpistole -V.A.G 1538-

Benennung:

• Druckbecherpistole -VAG 1538-

Produktbeschreibung:

Für die nachträgliche Konservierung der Hohlräume in allen Neu- und Gebrauchtwagen sowie zum Verarbeiten von Unterbodenschutz Materialien.

Bauweise und Technik:

Spezialpistole mit Sicherheitsrückschlagventil und Schnellkupplung zur Sondenaufnahme.

• Maximaler Spritzdruck: 10 bar
• Luftanschlussgewinde: R 1/4
• Luftverbrauch: ca. 100 l/min
• Gewicht: 1300 g

Lieferumfang:

• Druckbecherpistole
• 1 l Stahlbecher lackiert
• Flexible Hakensonde -V.A.G 1538/1-
• Nylonsonde -V.A.G 1538/2-

Ersatzteile:

• Hakensonde -V.A.G 1538/1-
• Nylonsonde -V.A.G 1538/2-


Hinweis

Zubehörempfehlungen sind im → Volkswagen-Service-Net unter Workshop Equipment, Katalog Werkstattausrüstung zu finden.

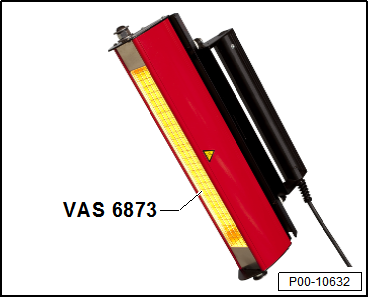

Infrarotstrahler -VAS 6873-

Benennung:

• Infrarotstrahler -VAS 6873-

Produktbeschreibung:

Kurzwelliger Infrarotstrahler dient bei kleinen Reparaturen zur Schnelltrocknung von Spachtel, Füller, Basislack, Decklack und Klarlack.

Technische Daten:

• 220-240 V, 1 PH+PE
• 4 A

Lieferumfang:

Kompletter Handstrahler mit Stecker und Betriebsanleitung

Ersatzteile:

Stativ -VAS 6873/1- ASE 434 392 00 000


Hinweis

Betriebsanleitung des Herstellers beachten.

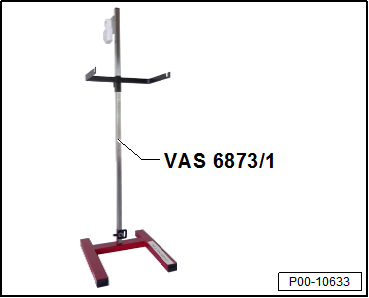

Stativ -VAS 6873/1-

Benennung:

• Stativ -VAS 6873/1-

Produktbeschreibung:

Stativ -VAS 6873/1- mit Zeitschaltuhr

Technische Daten:

• 220-240 V, 1 OH+PE

Lieferumfang:

Komplettes Stativ mit Zeitschaltuhr und Montageanleitung


Hinweis

Montageanleitung des Herstellers beachten.

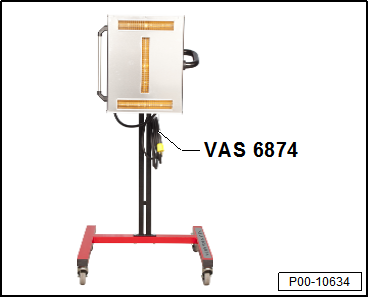

Infrarotstrahler -VAS 6874-

Benennung:

• Infrarotstrahler -VAS 6874-

Produktbeschreibung:

Der Infrarotstrahler dient zur Trocknung von Spachtel, Füller, Basislack, Decklack und Klarlack auf vertikalen Flächen mit 2 Zeitschaltuhren zum Ausdunsten und Aushärten.

Technische Daten:

• 230 V, 1 PH+PE
• 3 KW
• 13 A

Lieferumfang:

Kompletter Stativstrahler mit Aufbauanleitung und Bedienungsanleitung


Hinweis

Aufbauanleitung und Bedienungsanleitung des Herstellers beachten.

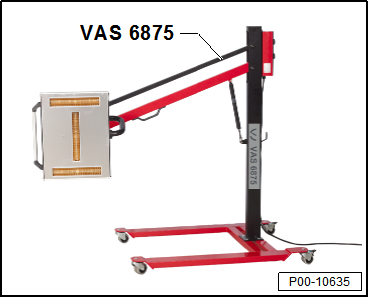

Infrarotstrahler -VAS 6875-

Benennung:

• Infrarotstrahler -VAS 6875-

Produktbeschreibung:

Der Infrarotstrahler dient zur Trocknung von Spachtel, Füller, Basislack, Decklack und Klarlack auf vertikalen und horizontalen Flächen mit 2 Zeitschaltuhren zum Abdunsten und Aushärten.

Technische Daten:

• 230 V, 1 PH +PE
• 3 KW
• 13 A

Lieferumfang:

Kompletter Stativstrahler mit Aufbauanleitung und Bedienungsanleitung


Hinweis

Aufbauanleitung und Bedienungsanleitung des Herstellers beachten.

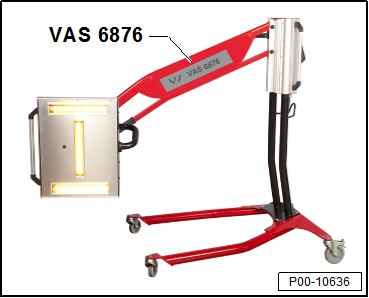

Infrarotstrahler -VAS 6876-

Benennung:

• Infrarotstrahler -VAS 6876-

Produktbeschreibung:

Der Infrarotstrahler dient zur Trocknung von Spachtel, Füller, Basislack, Decklack und Klarlack auf vertikalen und horizontalen Flächen.

• Kurzwelliger Infrarotstrahler mit einer Kassette
• 2 Leistungsstufen mit 12 vorprogrammierten Programmen und 3 freien Programmen mit automatischer Zeitsteuerung
• Automatische Abstandsmessung

Technische Daten:

• 400 V, 3 PH+PE
• 3 KW
• 5 A
• Absicherung 16 A träge

Lieferumfang:

Kompletter Stativstrahler mit Aufbauanleitung und Bedienungsanleitung


Hinweis

Aufbauanleitung und Bedienungsanleitung des Herstellers beachten.

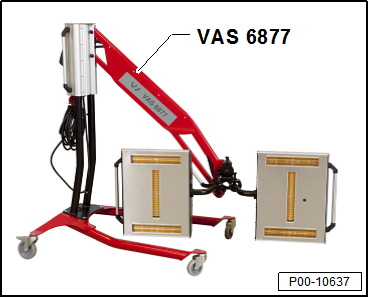

Infrarotstrahler -VAS 6877-

Benennung:

• Infrarotstrahler -VAS 6877-

Produktbeschreibung:

Der Infrarotstrahler dient zur Trocknung von Spachtel, Füller, Basislack, Decklack und Klarlack auf vertikalen und horizontalen Flächen.

• Kurzwelliger Infrarotstrahler mit einer Kassette
• 2 Leistungsstufen mit 12 vorprogrammierten Programmen und 3 freien Programmen mit automatischer Zeitsteuerung
• Automatische Abstandsmessung

Technische Daten:

• 400 V, 3 PH+PE
• 6 KW
• 9 A
• Absicherung 16 A träge

Lieferumfang:

Kompletter Stativstrahler mit Aufbauanleitung und Bedienungsanleitung


Hinweis

Aufbauanleitung und Bedienungsanleitung des Herstellers beachten.

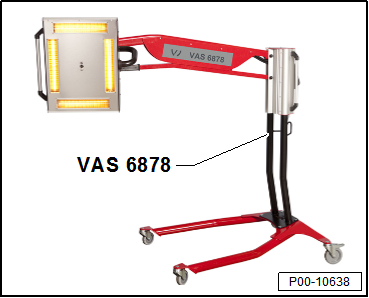

Infrarotstrahler -VAS 6878-

Benennung:

• Infrarotstrahler -VAS 6878-

Produktbeschreibung:

Der Infrarotstrahler dient zur Trocknung von Spachtel, Füller, Basislack, Decklack und Klarlack auf vertikalen und horizontalen Flächen.

• Kurzwelliger Infrarotstrahler mit einer Kassette
• 12 vorprogrammierten Programmen mit 3 freien Programmen
• Vollautomatischer Trocknungsverlauf mit Pyrometer für Temperatursteuerung, Laserpointer und automatischer Abstandsmessung

Technische Daten:

• 400 V, 3 PH+PE
• 6 KW
• 9 A
• Absicherung 16 A träge

Lieferumfang:

Kompletter Stativstrahler mit Aufbauanleitung und Bedienungsanleitung


Hinweis

Aufbauanleitung und Bedienungsanleitung des Herstellers beachten.

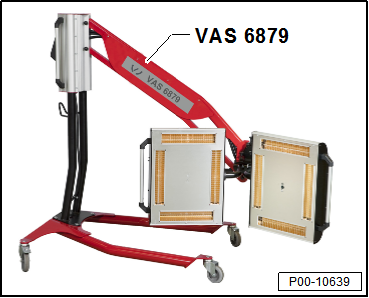

Infrarotstrahler -VAS 6879-

Benennung:

• Infrarotstrahler -VAS 6879-

Produktbeschreibung:

Der Infrarotstrahler dient zur Trocknung von Spachtel, Füller, Basislack, Decklack und Klarlack auf vertikalen und horizontalen Flächen.

• Kurzwelliger Infrarotstrahler mit zwei Kassetten
• 12 vorprogrammierten Programmen mit 3 freien Programmen
• Vollautomatischer Trocknungsverlauf mit Pyrometer für Temperatursteuerung, Laserpointer und automatischer Abstandsmessung

Technische Daten:

• 400 V, 3 PH+PE
• 12 KW
• 9 A
• Absicherung 16 A träge

Lieferumfang:

Kompletter Stativstrahler mit Aufbauanleitung und Bedienungsanleitung


Hinweis

Aufbauanleitung und Bedienungsanleitung des Herstellers beachten.
