Volkswagen Up! Reparaturanleitung :: Schalter und Geber am Kältemittelkreislauf und zugehörige Anschlüsse

Volkswagen Up! Reparaturanleitung / Klimaanlage mit Kältemittel R134a / Allgemeines zum Kältemittelkreislauf / Schalter und Geber am Kältemittelkreislauf und zugehörige Anschlüsse


Hinweis

Schaltdrücke, Schalter aus- und einbauen sowie Schalteranordnung und Ausführung siehe fahrzeugspezifischer Kältemittelkreislauf.

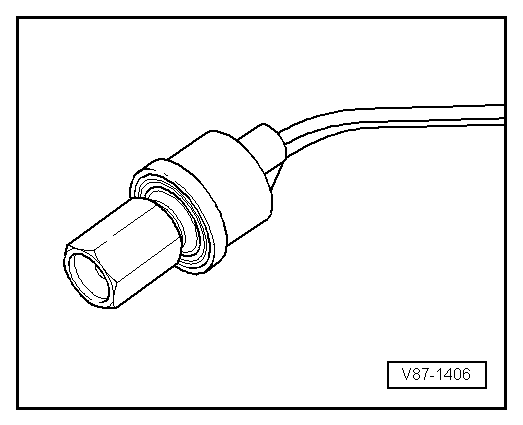

Hochdruckschalter für Klimaanlage -F23-

Funktion:

Schaltet den Kühlerlüfter bei Druckanstieg im Kältemittelkreislauf in die nächsthöhere Stufe (ca. 16 bar).

VW UP. Klimaanlage mit Kältemittel R134a


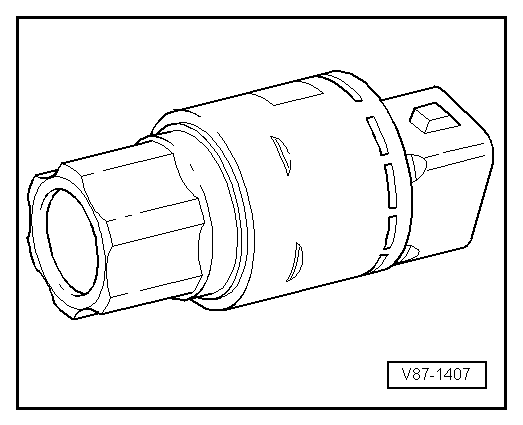

Hochdruckschalter für Magnetkupplung -F118-

Funktion:

Schaltet den Klimakompressor bei Überdruck im Kältemittelkreislauf ab (ca. 32 bar).

VW UP. Klimaanlage mit Kältemittel R134a


Niederdruckschalter für Klimaanlage -F73-

Funktion:

Schaltet den Klimakompressor bei Druckabfall im Kältemittelkreislauf ab (ca. 2 bar).

VW UP. Klimaanlage mit Kältemittel R134a

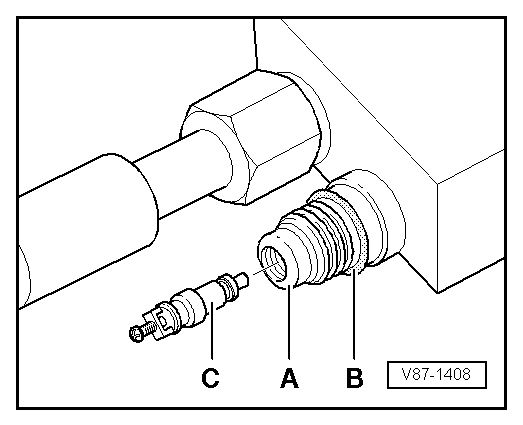

Anschlüsse mit Ventil für Schalter am Kältemittelkreislauf


ACHTUNG!

Es besteht Gefahr durch Vereisung.

Bei nicht entleertem Kältemittelkreislauf wird Kältemittel austreten.

Das Kältemittel muss vor dem Ausbau des Ventils -C- abgesaugt werden. Wird der Kältemittelkreislauf nach dem Absaugen innerhalb von 10 Minuten nicht geöffnet, kann durch Nachverdampfung Druck im Kältemittelkreislauf entstehen. Kältemittel nochmals absaugen.

  1. Anschluss (eingelötet)
  2. O-Ring
  3. Ventil (mit O-Ring)

VW UP. Klimaanlage mit Kältemittel R134a

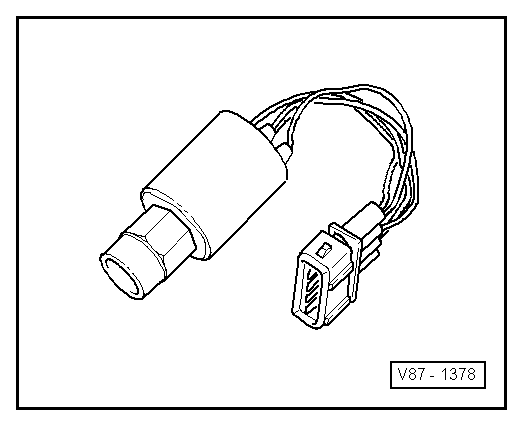

Druckschalter für Klimaanlage -F129-

Dieser Druckschalter hat 3 Funktionen:

1. Schaltet den Kühlerlüfter bei Druckanstieg (ca. 16 bar) im Kältemittelkreislauf in die nächsthöhere Stufe.

2. Schaltet bei zu großem Druck (ca. 32 bar) die Klimaanlage ab (z. B. wegen mangelnder Motorkühlung).

3. Schaltet bei zu geringem Druck (ca. 2 bar) die Klimaanlage ab (z. B. bei Kältemittelverlust).


Hinweis

Der Druckschalter für Klimaanlage -F129- ersetzt den Hochdruckschalter für Klimaanlage -F23-, den Niederdruckschalter für Klimaanlage -F73- und den Hochdruckschalter für Magnetkupplung -F118-.

VW UP. Klimaanlage mit Kältemittel R134a

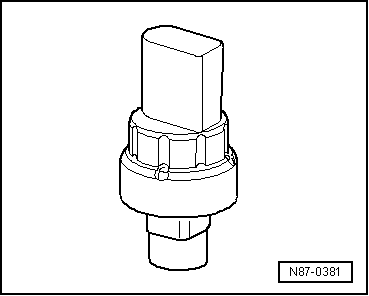

Hochdruckgeber -G65-

Dieser Hochdruckgeber -G65- ist anstelle vom Druckschalter für Klimaanlage -F129- eingebaut.

Der Hochdruckgeber erzeugt beim Anlegen einer Spannung ein Rechtecksignal oder ein Datentelegramm. Dieses Signal verändert sich mit dem Druck in der Anlage.

Mit diesem Signal berechnen die nachgeschalteten Steuergeräte für Kühlerlüfter, Motorsteuergerät, Bedienungs- und Anzeigeeinheit für Klimaanlage Climatronic -E87- oder Steuergerät für Climatronic -J255- usw. den Druck im Kältemittelkreislauf und steuern dementsprechend, den Kühlerlüfter, den Motor und die Magnetkupplung für Klimaanlage -N25- an bzw. verändern die Ansteuerung vom Regelventil für Kompressor der Klimaanlage -N280-.

VW UP. Klimaanlage mit Kältemittel R134a

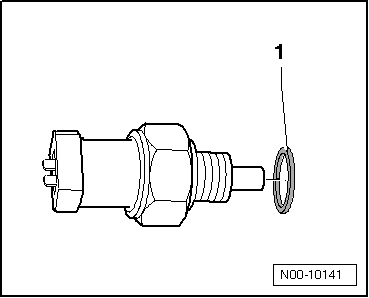

Geber für Kältemitteldruck und Kältemitteltemperatur -G395-


ACHTUNG!

Es besteht Gefahr durch Vereisung.

Bei nicht entleertem Kältemittelkreislauf wird Kältemittel austreten.

Das Kältemittel muss vor dem Ausbau vom Geber für Kältemitteldruck und Kältemitteltemperatur -G395- abgesaugt werden. Wird der Kältemittelkreislauf nach dem Absaugen innerhalb von 10 Minuten nicht geöffnet, kann durch Nachverdampfung Druck im Kältemittelkreislauf entstehen. Kältemittel nochmals absaugen.

Dieser Geber für Kältemitteldruck und Kältemitteltemperatur -G395- ist anstelle der Hochdruckgeber -G65- oder Druckschalter für Klimaanlage -F129- eingebaut.

Das Drucksignal wird immer abgefragt, wobei das Temperatursignal nur bei Temperaturen über 0 ºC abgefragt wird.

Mit diesen Informationen arbeitet das Steuergerät für Climatronic -J255- und steuert dementsprechend, den Kühlerlüfter und die Ansteuerung vom Regelventil für Kompressor der Klimaanlage -N280-.

VW UP. Klimaanlage mit Kältemittel R134a

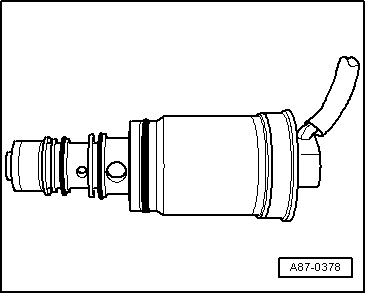

Regelventil für Kompressor der Klimaanlage -N280-

Das Regelventil ist im Klimakompressor eingebaut. Es wird von der Bedienungs- und Anzeigeeinheit für Klimaanlage Climatronic -E87- oder dem Steuergerät für Climatronic -J255- angesteuert. Über das Regelventil wird der Druck auf der Niederdruckseite beeinflusst und damit die Temperatur im Verdampfer geregelt.


Hinweis

Das Regelventil für Kompressor der Klimaanlage -N280- ist Bestandteil des Klimakompressors und kann nicht einzeln ersetzt werden.

VW UP. Klimaanlage mit Kältemittel R134a
