Volkswagen Up! Reparaturanleitung :: Lackaufbau

Lackaufbau der Werkslackierung, KTL-Grundierung

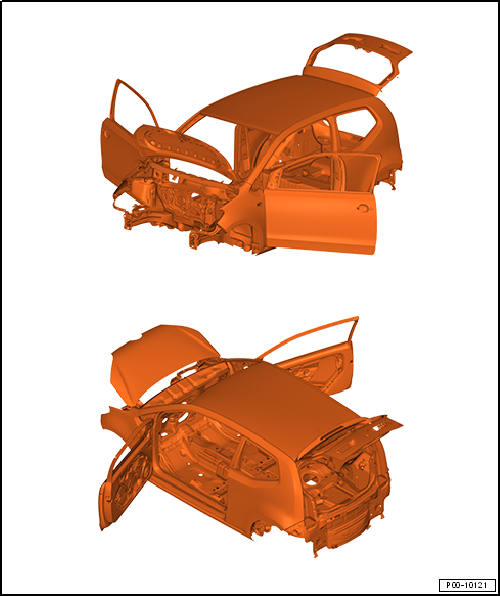

KTL-Grundierung 2-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Kathodische Tauchlackierung


Hinweis

Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.

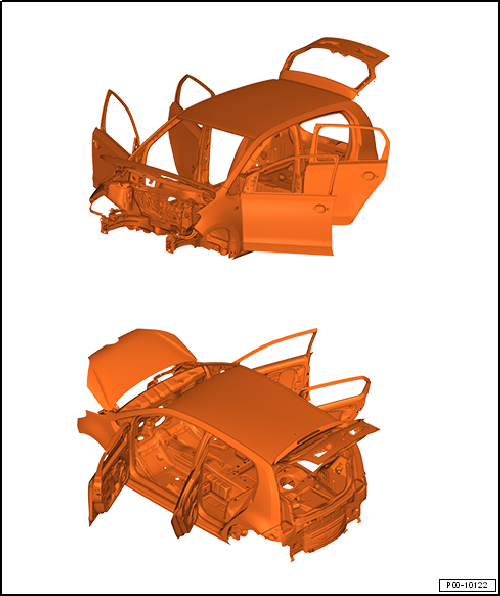

KTL-Grundierung 4-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Kathodische Tauchlackierung


Hinweis

Unter der KTL-Grundierung ist die Rohkarosserie phosphatiert.

Lackaufbau der Werkslackierung, Vorlack

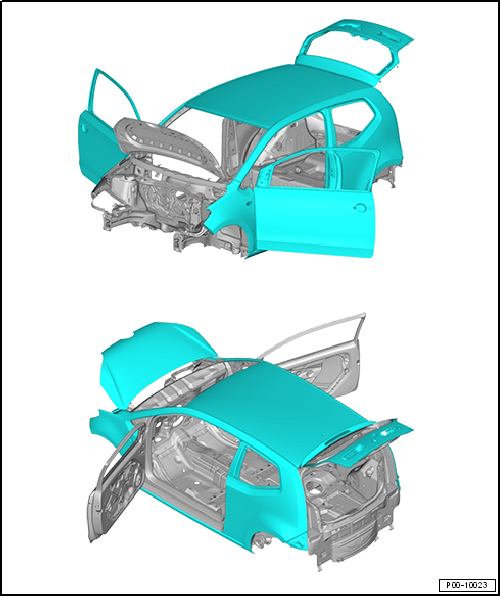

Vorlack 2-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Vorlack


Hinweis

Der Vorlack wird nur werkseitig appliziert. Bei einer Nachlackierung oder Reparatur werden diese Bauteile und Bereiche gefüllert.

Vorlack 4-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Vorlack


Hinweis

Der Vorlack wird nur werkseitig appliziert. Bei einer Nachlackierung oder Reparatur werden diese Bauteile und Bereiche gefüllert.

Lackaufbau der Werkslackierung, Basislack

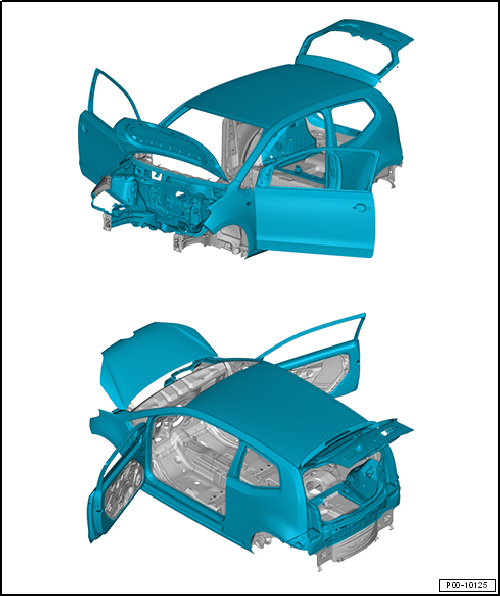

Basislack 2-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

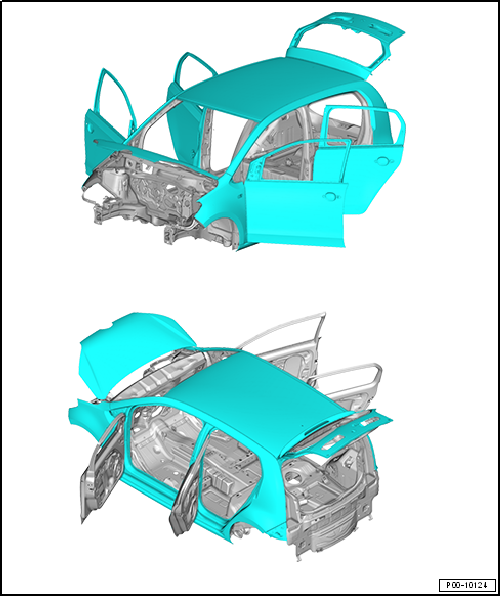

Basislack 4-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

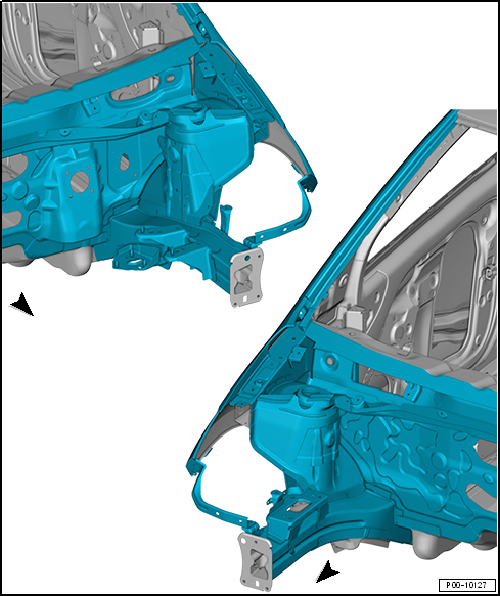

Basislack Vorderwagen

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

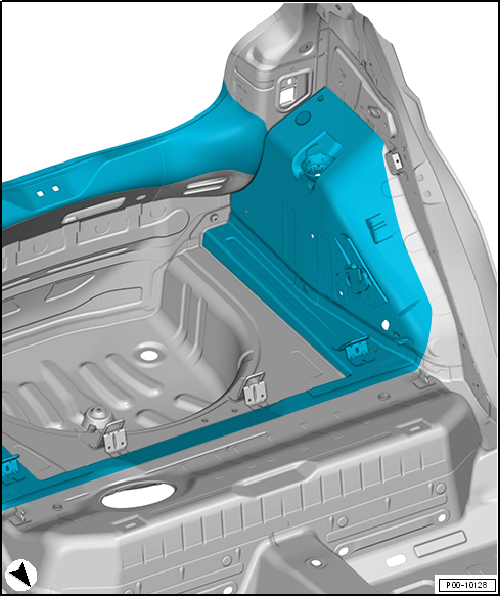

Basislack Kofferraum

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

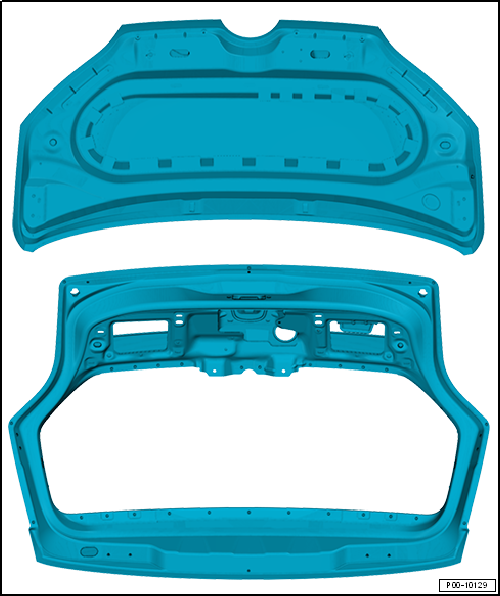

Basislack Front-/Heckklappe

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

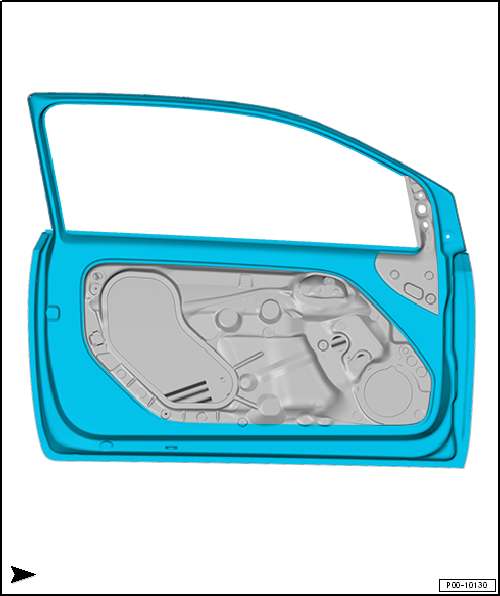

Basislack Tür, 2-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich.

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

Basislack Tür vorn, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

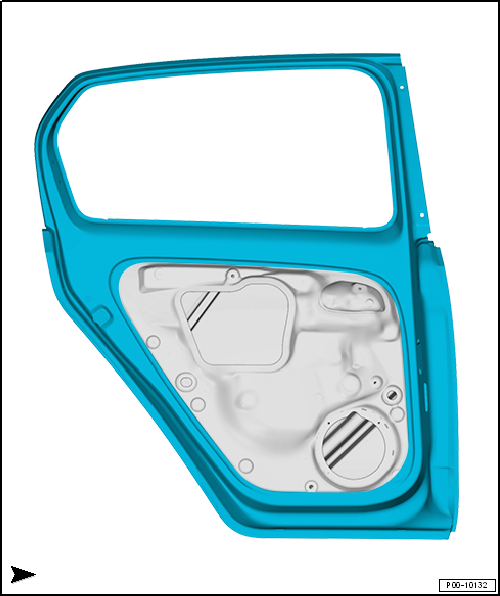

Basislack Tür hinten, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


- Basislack

Lackaufbau der Werkslackierung, Klarlack

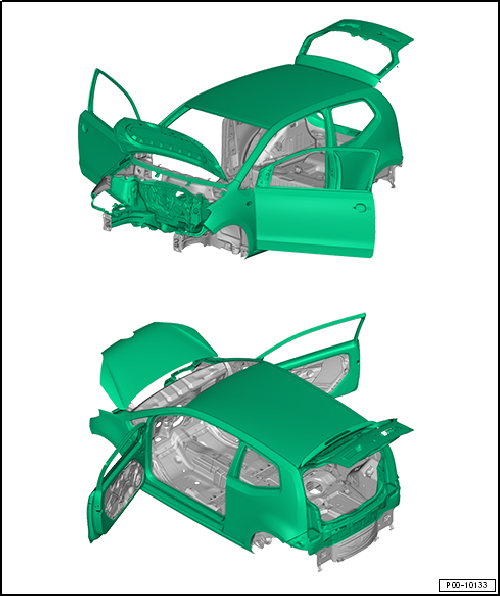

Klarlack 2-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack

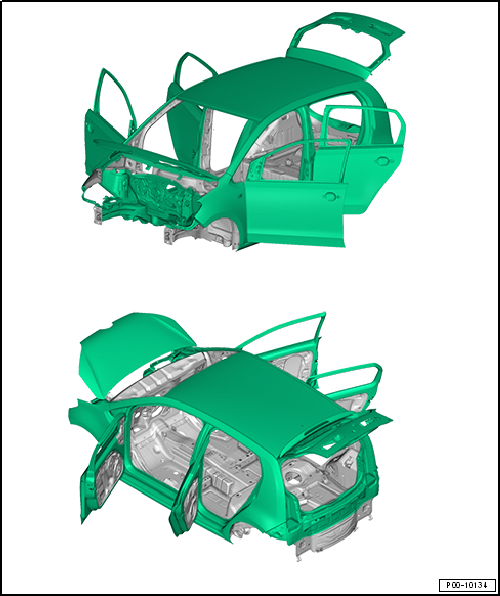

Klarlack 4-Türer

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack

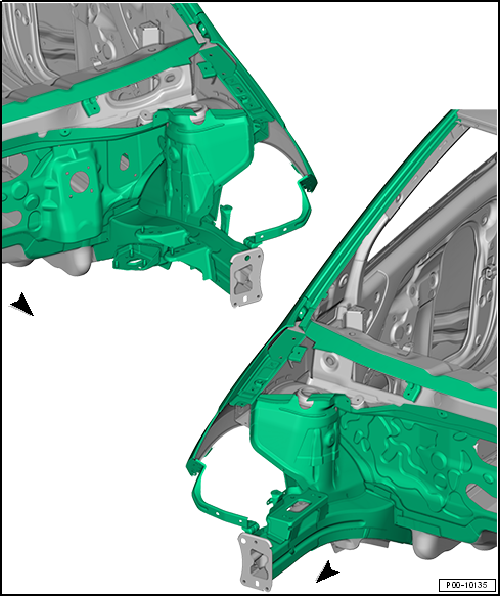

Klarlack Vorderwagen

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack

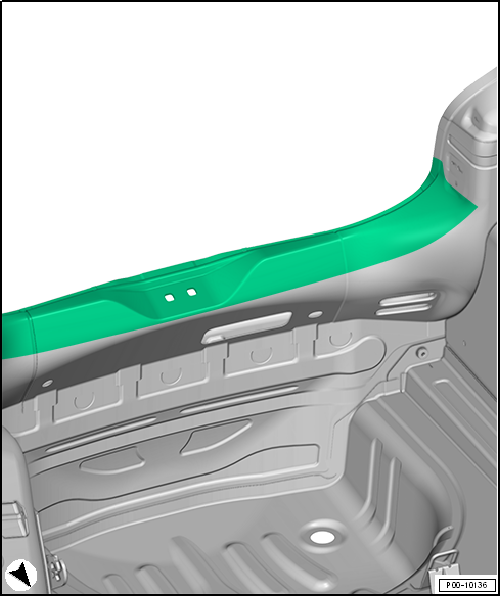

Klarlack Kofferraum

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack

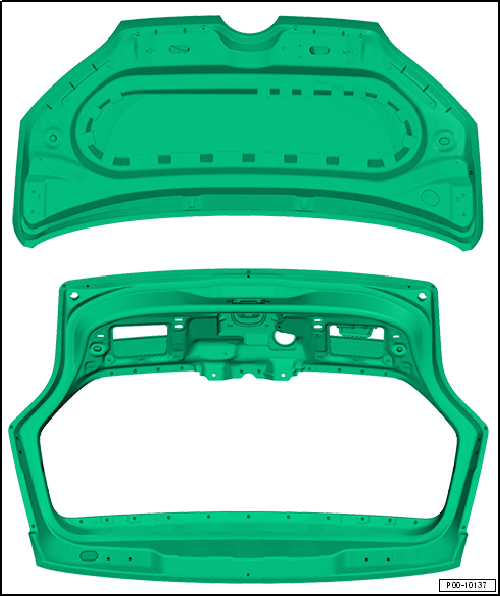

Klarlack Front-/Heckklappe

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack

Klarlack Tür, 2-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack

Klarlack Tür vorn, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack

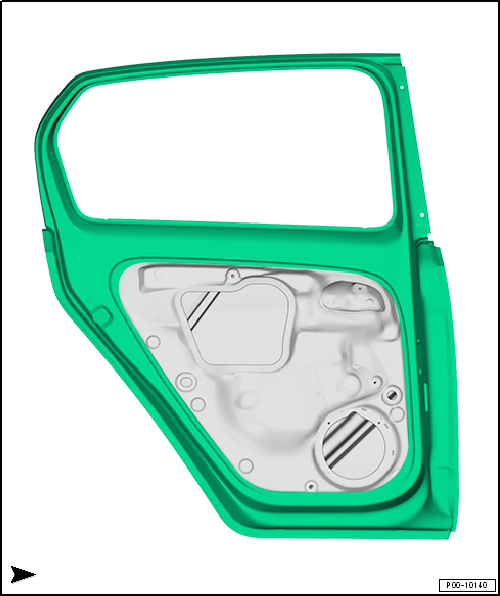

Klarlack Tür hinten, 4-Türer

Linke Seite dargestellt, rechte Seite spiegelbildlich

VW UP. Fahrzeugspezifische Informationen Lack


- Klarlack
